SP 80/SP 60 参考手册 1.6 网板坐标基准 Page 1-22 1. 1.6 网板坐标基准 网板坐标基准 网板坐标基准 网板坐标基准 1.6. 1 标准 标准 标准 标准 : 550 × × × × 650 纵向长 纵向长 纵向长 纵向长 ( 前侧中心基准 前侧中心基准 前侧中心基准 前侧中心基准 ) 名称 张力膜 • 网眼 粘接范围 ( 宽 : 25 m m ) 金属 • 网眼 基板外形 基准 操作…
SP80/SP60
参考手册
1.5 网板框重组步骤
Page 1-21
1D3C-AT
E)

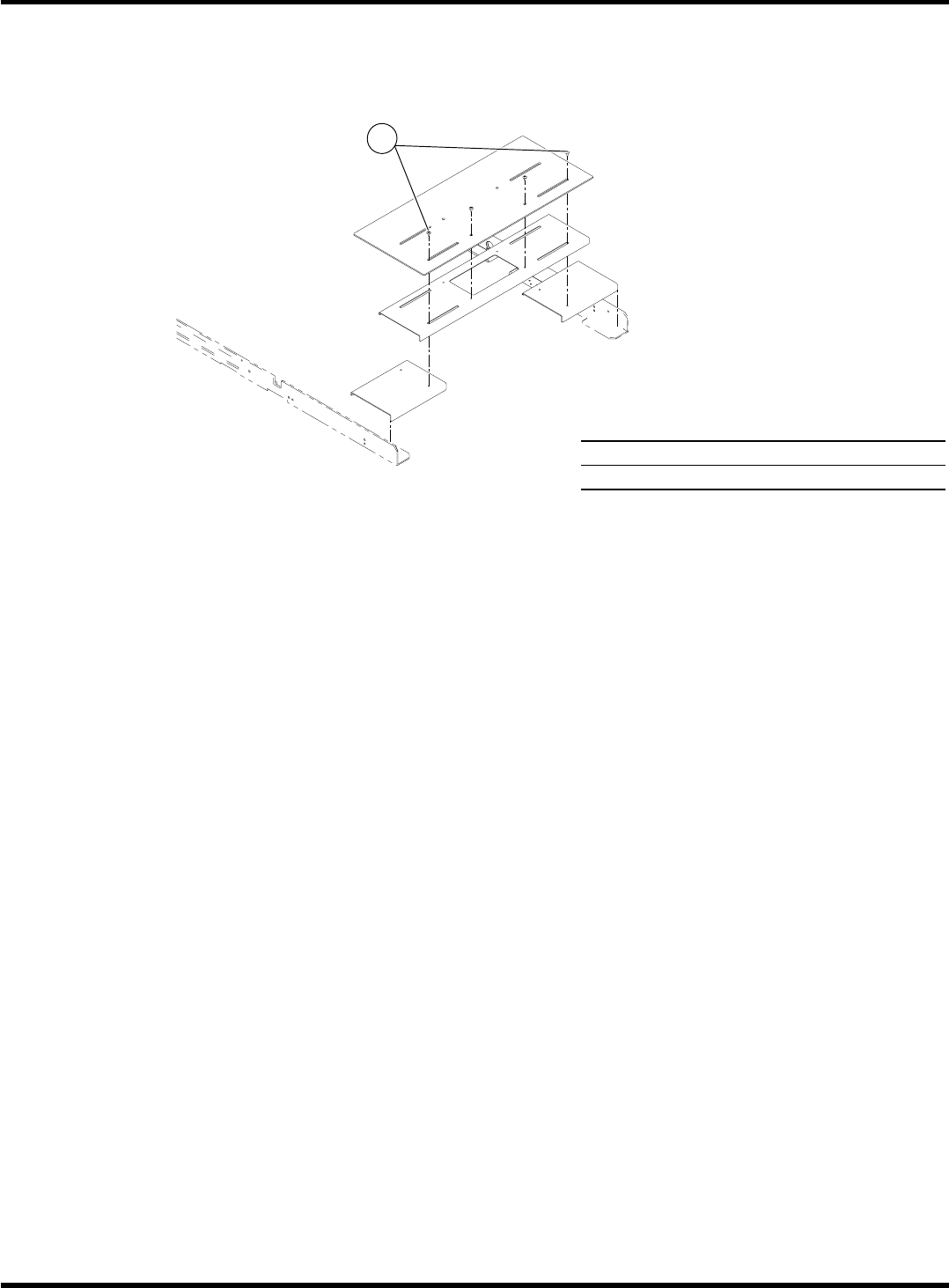

焊料落下防止盖的调整
L
名称
焊料落下防止盖的调整
1E3C-C-RMA01-A03-00
1
SP80/SP60
参考手册
1.6 网板坐标基准
Page 1-22
1.
1.6
网板坐标基准
网板坐标基准网板坐标基准
网板坐标基准

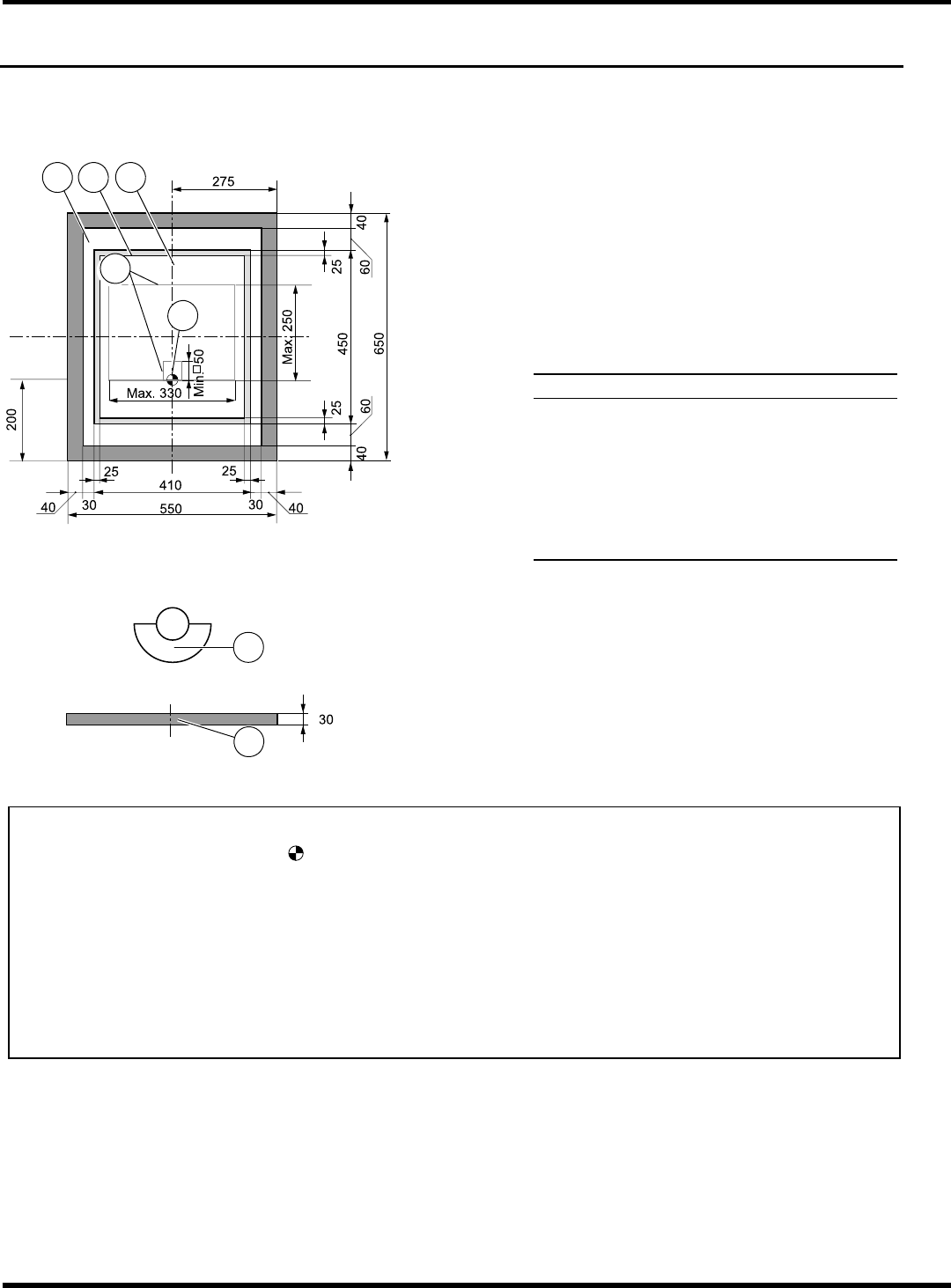

1.6.1
标准
标准标准
标准
: 550
×
××
×
650
纵向长
纵向长纵向长
纵向长
(
前侧中心基准
前侧中心基准前侧中心基准
前侧中心基准
)
名称
张力膜•网眼
粘接范围 (宽: 25 mm)
金属•网眼
基板外形
基准
操作员
丝网面
∗
网板框材质: 铸铝管
通知
请使基板的中心位于
标记的位置进行图形制版。
网眼、金属组合链也位于同样的位置。
网眼的规格是整个面均为网眼。
在金属组合规格中 410 mm
×
450 mm 的金属位置如上图所示。
在 L 尺寸的机器中，有必要进行取下基板夹具两端板等的主体侧的对应。
在 L 尺寸的机器中使用时，最大的基板尺寸为 330 mm
×
250 mm。
∗
其它基准 (端面等) 请另行与本公司联络。
SP80V-M/MU, SP60P-M/MU :
标准
SP80V-L, SP60P-L :
标准
1E3C-C-RMA01-A04-00
1D3C-009E
4
6
7
1
2
3
5
SP80/SP60
参考手册
1.6 网板坐标基准
Page 1-23

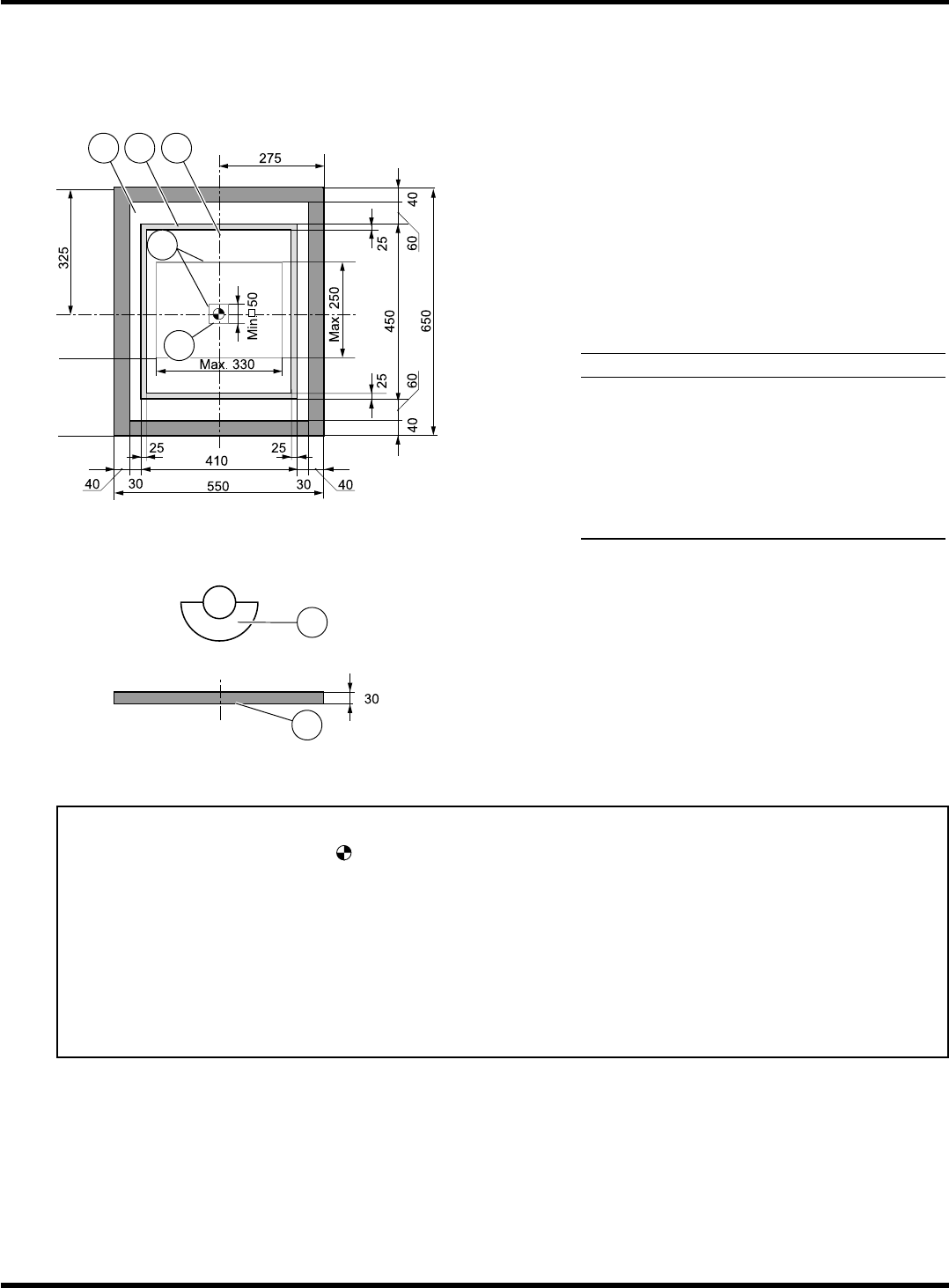

1.6.2
标准
标准标准
标准
: 550
×
××
×
650
纵向长
纵向长纵向长
纵向长
(
中心基准
中心基准中心基准
中心基准
)
名称
张力膜•网眼
粘接范围 (宽: 25 mm)
金属•网眼
基板外形
基准
操作员
丝网面
∗
网板框材质: 铸铝管
通知
请使基板的中心位于
标记的位置进行图形制版。
网眼、金属组合也位于同样的位置。
网眼的规格是整个面均为网眼。
在金属组合规格中 410 mm
×
450 mm 的金属位置如上图所示。
在 L 尺寸的机器中，有必要进行取下基板夹具两端板等的主体侧的对应。
在 L 尺寸的机器中使用时，最大的基板尺寸为 330 mm
×
250 mm。
∗
其它基准 (端面等) 请另行与本公司联络。
SP80V-M/MU, SP60P-M/MU :
标准 (推荐)
SP80V-L, SP60P-L :
标准
1E3C-C-RMA01-A04-00
1D3C-010E
1
2
3
5
6
7
4
