SP 80/SP 60 参考手册 1.6 网板坐标基准 Page 1-38 1.6. 17 标准 标准 标准 标准 (29 英寸框 英寸框 英寸框 英寸框 MPM 基准 基准 基准 基准 ): 736 × × × × 736 ( 中心基准 中心基准 中心基准 中心基准 ) 名称 张力膜 • 网眼 粘接范围 ( 宽 :15 m m ) 金属 • 网眼 基板外形 基准 操作员 丝网面 ∗ 网板框材质 : 铝管 通…
SP80/SP60
参考手册
1.6 网板坐标基准
Page 1-37

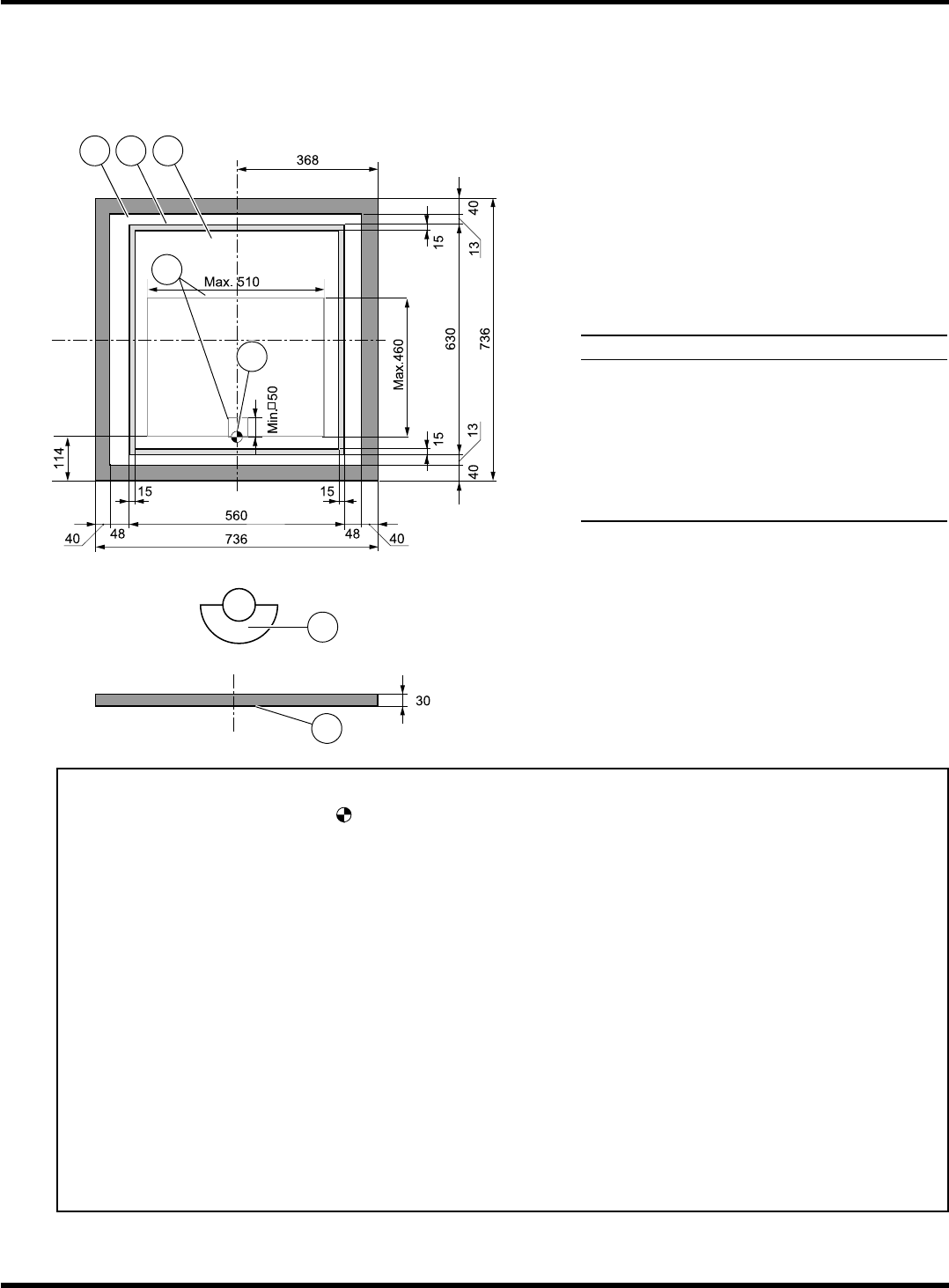

1.6.16
标准
标准标准
标准
(29
英寸框
英寸框英寸框
英寸框
DEK
基准
基准基准
基准
): 736
×
××
×
736 (
前侧中心基准
前侧中心基准前侧中心基准
前侧中心基准
)
不能对应焊料筒头和改进型刮板。
名称
张力膜•网眼
粘接范围 (宽: 15 mm)
金属•网眼
基板外形
基准
操作员
丝网面
∗
网板框材质: 铝管
通知
请使基板的中心位于
标记的位置进行图形制版。
网眼、金属组合也位于同样的位置。
网眼的规格是整个面均为网眼。
在金属组合规格中 560 mm
×
630 mm 的金属位置如上图所示。
铝管的形状最大可至 40 mm
×
40 mm。
为 DEK 前侧基准时不能调整刮板的角度。
(刮板角度固定)
平•金属刮板: 60
°
角•剑形刮板: 90
°
在 M 尺寸的机器中使用时，最大的基板尺寸为 330 mm
×
250 mm。
使用焊料筒头和改进型刮板时，请注意银色胶带和刮板不要互相接触。(有时需要对
印刷范围进行补正。)
不能对应改进型刮板。
∗
其它基准 (端面等) 请另行与本公司联络。
SP80V-M/MU, SP60P-M/MU :
不可对应
SP80V-L, SP60P-L :
标准
1E3C-C-RMA01-A04-00
1D3C-018E
1
2
3
5
6
7
4
SP80/SP60
参考手册
1.6 网板坐标基准
Page 1-38
1.6.17
标准
标准标准
标准
(29
英寸框
英寸框英寸框
英寸框
MPM
基准
基准基准
基准
): 736
×
××
×
736 (
中心基准
中心基准中心基准
中心基准
)
名称
张力膜•网眼
粘接范围 (宽:15 mm)
金属•网眼
基板外形
基准
操作员
丝网面
∗
网板框材质: 铝管
通知
请使基板的中心位于 标记的位置进行图形制版。
网眼、金属组合也位于同样的位置。
网眼的规格是整个面均为网眼。
在金属组合规格中 560 mm
×
600 mm 的金属位置如上图所示。
铝管的形状最大可至 40 mm
×
40 mm。
为 MPM 前侧基准时不能调整刮板的角度。
(刮板角度固定)
平•金属刮板: 60
°
角•剑形刮板: 90
°
在 M 尺寸的机器中使用时，最大的基板尺寸为 330 mm
×
250 mm。
使用焊料筒头和改进型刮板时，请注意银色胶带和刮板不要互相接触。(有时需要对
印刷范围进行补正。)
不能对应改进型刮板。
∗
其它基准 (端面等) 请另行与本公司联络。
SP80V-M/MU, SP60P-M/MU :
标准
SP80V-L, SP60P-L :
标准
1E3C-C-RMA01-A04-00
1D3C-019E
1
2
3
5
6
7
4
SP80/SP60
参考手册
1.6 网板坐标基准
Page 1-39
1.6.18
标准
标准标准
标准
(29
英寸框
英寸框英寸框
英寸框
MPM
基准
基准基准
基准
): 736
×
××
×
736 (
前侧中心基准
前侧中心基准前侧中心基准
前侧中心基准
)
名称
张力膜•网眼
粘接范围 (宽: 15 mm)
金属•网眼
基板外形
基准
操作员
丝网面
∗
网板框材质: 铝管
通知
请使基板的中心位于 标记的位置进行图形制版。
网眼、金属组合也位于同样的位置。
网眼的规格是整个面均为网眼。
在金属组合规格中 560 mm
×
600 mm 的金属位置如上图所示。
铝管的形状最大可至 40 mm
×
40 mm。
为 MPM 前侧基准时不能调整刮板的角度。
(刮板角度固定)
平•金属刮板: 60
°
角•剑形刮板: 90
°
在 M 尺寸的机器中使用时，最大的基板尺寸为 330 mm
×
250 mm。
使用焊料筒头和改进型刮板时，请注意银色胶带和刮板不要互相接触。(有时需要对
印刷范围进行补正。)
∗
其它基准 (端面等) 请另行与本公司联络。
SP80V-M/MU, SP60P-M/MU :
不可对应
SP80V-L, SP60P-L :
标准
1E3C-C-RMA01-A04-00
1D3C-022E
1
2
3
5
6
7
4
