SP 80/SP 60 参考手册 1.6 网板坐标基准 Page 1-31 1.6. 10 标准 标准 标准 标准 (29 英寸框 英寸框 英寸框 英寸框 L 尺寸基准 尺寸基准 尺寸基准 尺寸基准 ): 736 × × × × 736 ( 中心基准 中心基准 中心基准 中心基准 ) 名称 张力膜 • 网眼 粘接范围 ( 宽 : 15 m m ) 金属 • 网眼 基板外形 基准 操作员 丝网面 ∗ 网板框材质…
SP80/SP60
参考手册
1.6 网板坐标基准
Page 1-30

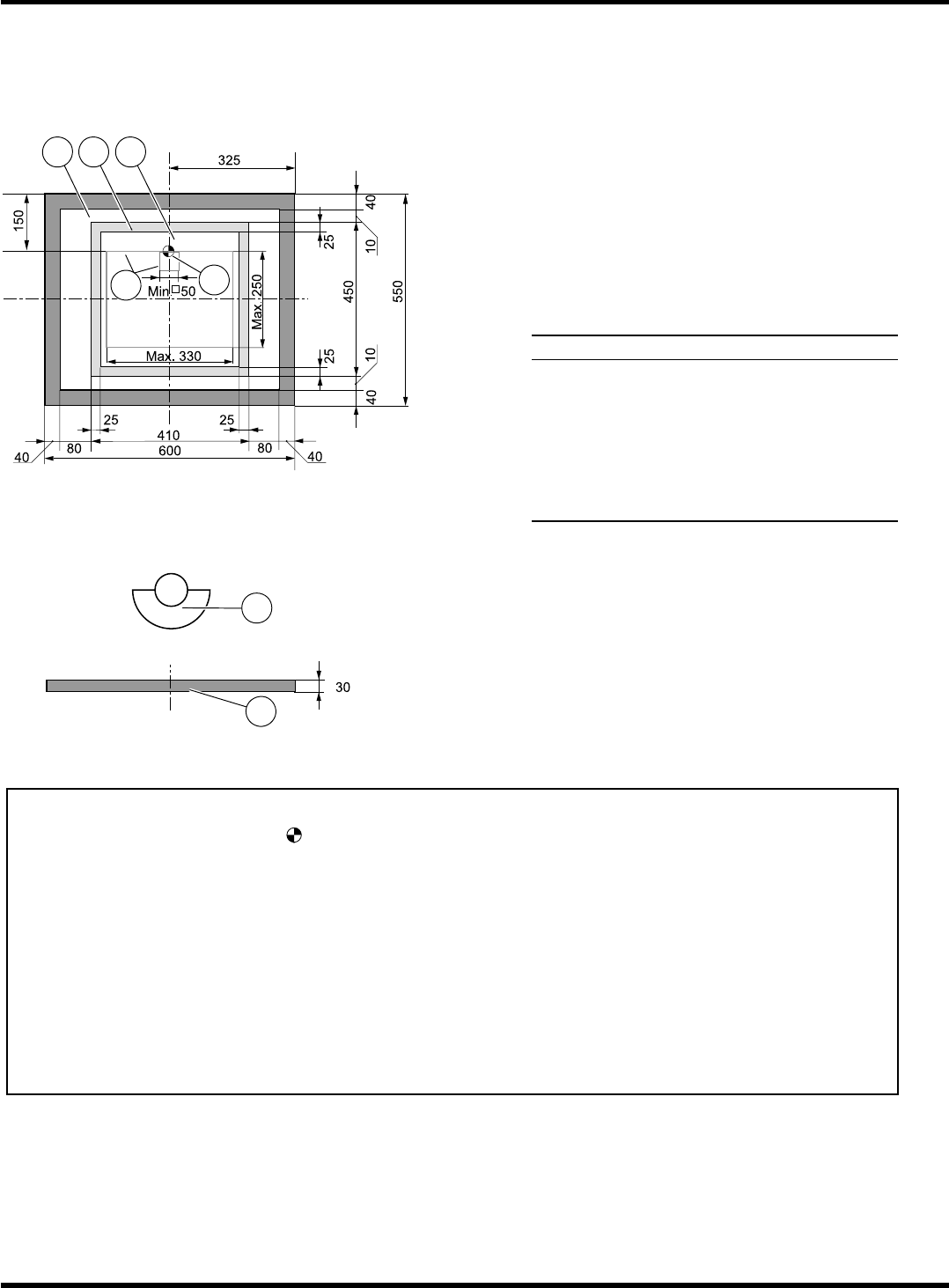

1.6.9
选购件
选购件选购件
选购件
: 600
×
××
×
550
横向长
横向长横向长
横向长
(
后侧中心基准
后侧中心基准后侧中心基准
后侧中心基准
)
是选购件，在选择对应 M 尺寸时可使用。
名称
张力膜•网眼
粘接范围 (宽: 25 mm)
金属•网眼
基板外形
基准
操作员
丝网面
∗
网板框材质: 铸铝管
通知
请使基板的中心位于 标记的位置进行图形制版。
网眼、金属组合也位于同样的位置。
网眼的规格是整个面均为网眼。
在金属组合规格中 410 mm
×
450 mm 的金属位置如上图所示。
在 L 尺寸的机器中，有必要进行取下基板夹具两端板等的主体侧的对应。
在 L 尺寸的机器中使用时，最大的基板尺寸为 330 mm
×
250 mm。
使用焊料筒头和改进型刮板时，请注意银色胶带和刮板不要互相接触。(有时需要对
印刷范围进行补正。)
∗
其它基准 (端面等) 请另行与本公司联络。
SP80V-M/MU, SP60P-M/MU :
选购件
SP80V-L, SP60P-L :
不可对应
1E3C-C-RMA01-A04-00
1D3C-017E
1
2
3
5
6
7
4
SP80/SP60
参考手册
1.6 网板坐标基准
Page 1-31

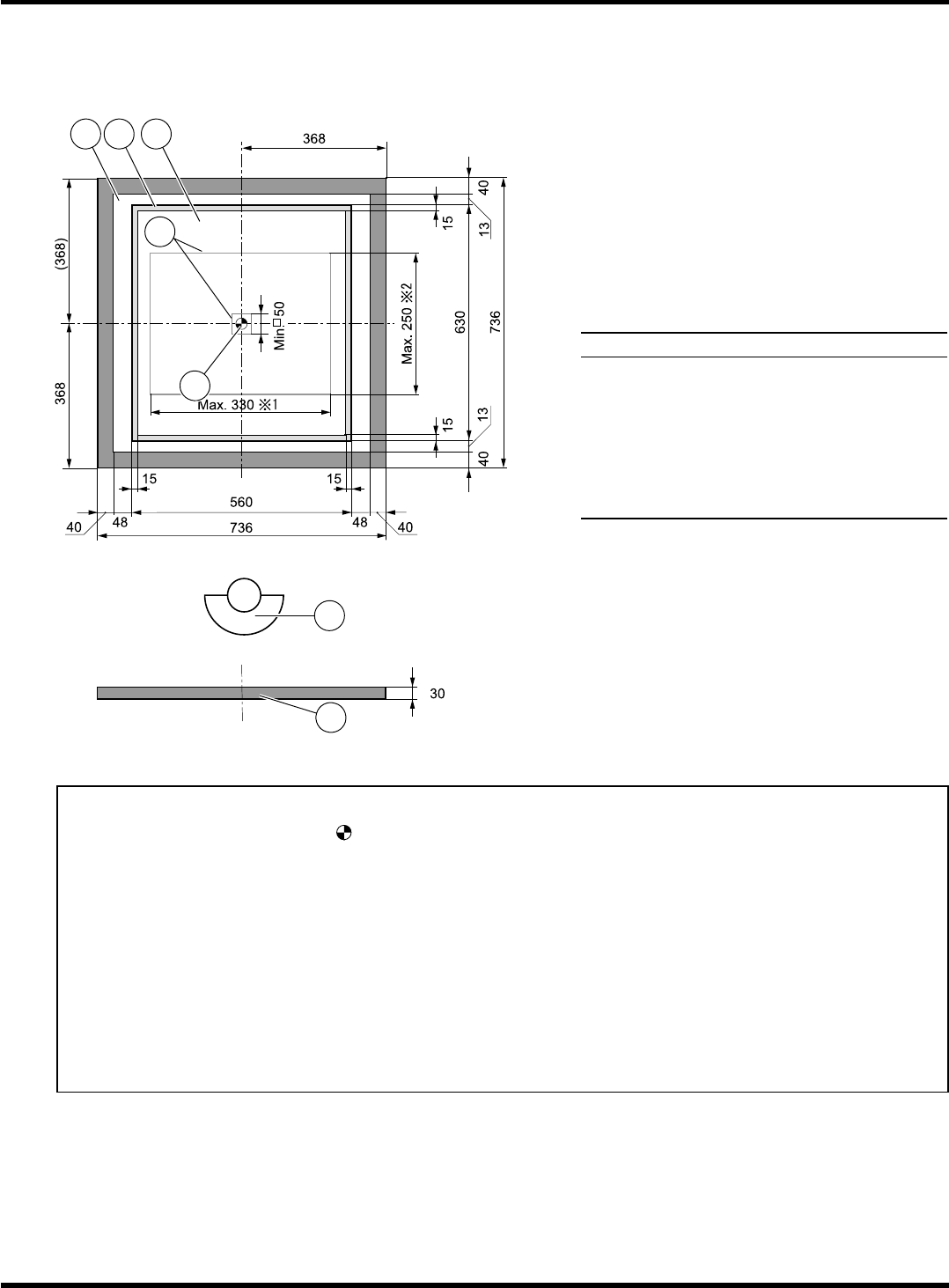

1.6.10
标准
标准标准
标准
(29
英寸框
英寸框英寸框
英寸框
L
尺寸基准
尺寸基准尺寸基准
尺寸基准
): 736
×
××
×
736 (
中心基准
中心基准中心基准
中心基准
)
名称
张力膜•网眼
粘接范围 (宽: 15 mm)
金属•网眼
基板外形
基准
操作员
丝网面
∗
网板框材质: 铝管
通知
请使基板的中心位于 标记的位置进行图形制版。
网眼、金属组合也位于同样的位置。
网眼的规格是整个面均为网眼。
在金属组合规格中 560 mm
×
630 mm 的金属位置如上图所示。
铝管的形状最大可至 40 mm
×
40 mm。
在 M 尺寸的机器中使用时，最大的基板尺寸为 330 mm
×
250 mm。
使用焊料筒头和改进型刮板时，请注意银色胶带和刮板不要互相接触。(有时需要对
印刷范围进行补正。)
∗
其它基准 (端面等) 请另行与本公司联络。
SP80V-M/MU, SP60P-M/MU :
标准
SP80V-L, SP60P-L :
标准 (推荐)
1E3C-C-RMA01-A04-00
1D3C-003E
2
3
5
6
7
1
4
SP80/SP60
参考手册
1.6 网板坐标基准
Page 1-32

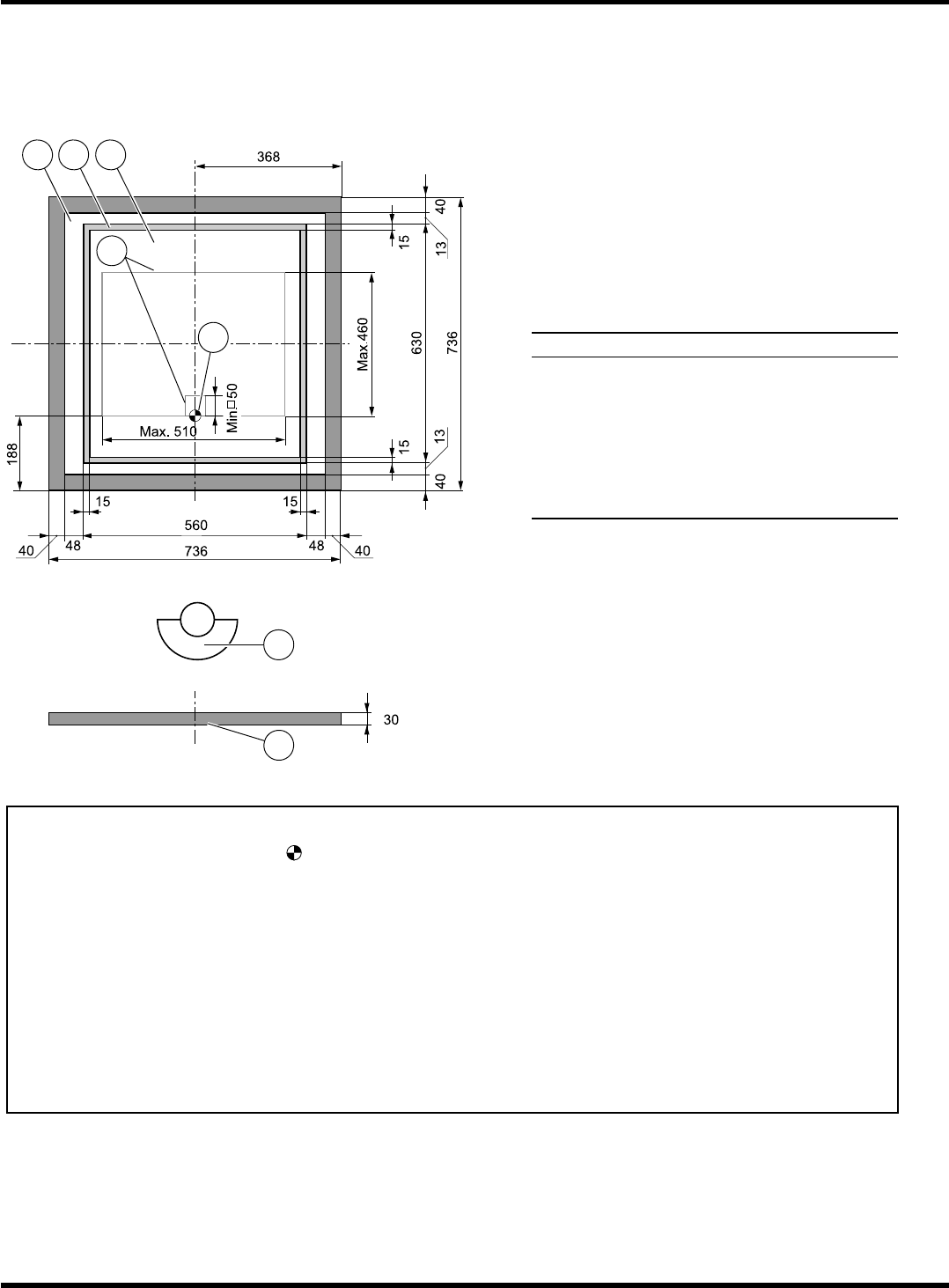

1.6.11
标准
标准标准
标准
(29
英寸框
英寸框英寸框
英寸框
L
尺寸基准
尺寸基准尺寸基准
尺寸基准
): 736
×
××
×
736 (
前侧中心基准
前侧中心基准前侧中心基准
前侧中心基准
)
名称
张力膜•网眼
粘接范围 (宽: 15 mm)
金属•网眼
基板外形
基准
操作员
丝网面
∗
网板框材质: 铝管
通知
请使基板的中心位于
标记的位置进行图形制版。
网眼、金属组合也位于同样的位置。
网眼的规格是整个面均为网眼。
在金属组合规格中 560 mm
×
630 mm 的金属位置如上图所示。
铝管的形状最大可至 40 mm
×
40 mm。
在 M 尺寸的机器中使用时，最大的基板尺寸为 330 mm
×
250 mm。
使用焊料筒头和改进型刮板时，请注意银色胶带和刮板不要互相接触。(有时需要对
印刷范围进行补正。)
∗
其它基准 (端面等) 请另行与本公司联络。
SP80V-M/MU, SP60P-M/MU :
不可对应
SP80V-L, SP60P-L :
标准
1E3C-C-RMA01-A04-00
1D3C-004E
1
2
3
5
6
7
4
