SP 80/SP 60 参考手册 1.1 各部的名称和功能 Page 1-8 其它 No. 装置名称 功能 数量 空气温度调节装置 ( 选购件 ) 为保持印刷精度进行网板上的焊膏的温 度调整。 1 排水瓶 1D3C-416P 为积蓄空气配管 、 调节器中产生 的排水 而 准备的瓶子。 1 状况显示灯 (3 色室内信号灯 ) 显示机器的运转 状态 、 在运转过 程中出 现 异常时发出蜂鸣的报警设备。 1 状况显示灯详细…
SP80/SP60
参考手册
1.1 各部的名称和功能
Page 1-7
主要装置
(
正视图
4/4)
No.
装置名称 功能 数量
基板支撑区块
1D3C-102XC0
进行基板的支撑。
1
网板清扫装置
1D3C-AL
1D3C-AM
1D3C-AN
1D3C-AP
进行网板背面的清扫。
1
1E3C-C-RMA01-A01-00
1D3C-BA
1
2
SP80/SP60
参考手册
1.1 各部的名称和功能

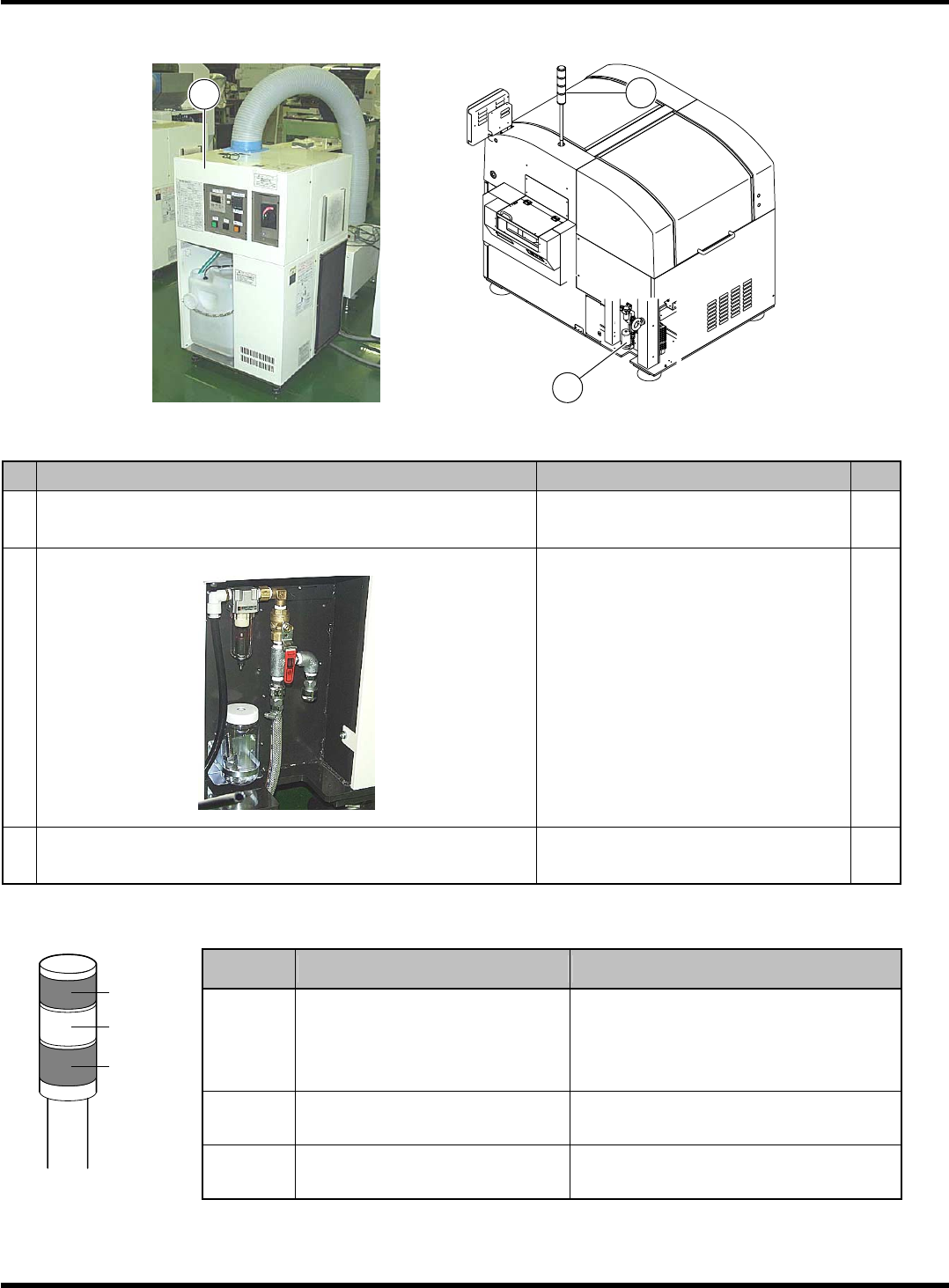

Page 1-8
其它
No.
装置名称 功能 数量
空气温度调节装置 (选购件)
为保持印刷精度进行网板上的焊膏的温
度调整。
1
排水瓶
1D3C-416P
为积蓄空气配管、调节器中产生的排水而
准备的瓶子。
1
状况显示灯 (3 色室内信号灯) 显示机器的运转状态、在运转过程中出现
异常时发出蜂鸣的报警设备。
1
状况显示灯详细说明
色•状态 显示内容 故障内容
红色•闪烁
(Red)
不可能继续的故障 (紧急停止)
紧急停止
发动机等的轴异常
气压下降
基板搬送故障
黄色•闪烁
(Yellow)
可能继续的故障及警告 单一/循环停止、材料用完
绿色•亮灯
(Green)
自动运转中，机器调整动作中 正常动作中
1D3C-401P
1
1E3C-C-RMA01-A01-00
1E3C-AD
2
3
Red
Yellow
Green
4Z4C-016E
SP80/SP60
参考手册
1.2 生产工序
Page 1-9
1.
1.2
生产工序
生产工序生产工序
生产工序
对有关生产结构的步骤进行了说明。
1.
基板搬入
将从前工序搬出的基板安装到基板支座上，进入可印刷的状态。
1.
将基板从前工序
c
搬送到传送带 (左)
d
上。
2.
从传送带 (左) 搬送到基板支座
e
上。
3.
固定基板 (Y 方向) 后，支架上升。
∗
也可选择支架上升
→
基板固定
4.
将基板支座移动到识别照相机的位置。
5.
进行基板的识别。
2.
焊料印刷
对基板
e
进行焊料
f
印刷。
1.
将基板支座移动到印刷位置。
2.
升降机上升到网板面
c
，用刮板
d
进行焊
料印刷。
3.
升降机从网板面下降到搬送高度。
∗
进行指定次数的印刷和网板清扫。(下一页)
下一页
1E3C-C-RMA01-A02-00
1B4C-039E
1
2 3
1B4C-041E
2
3
4
1
