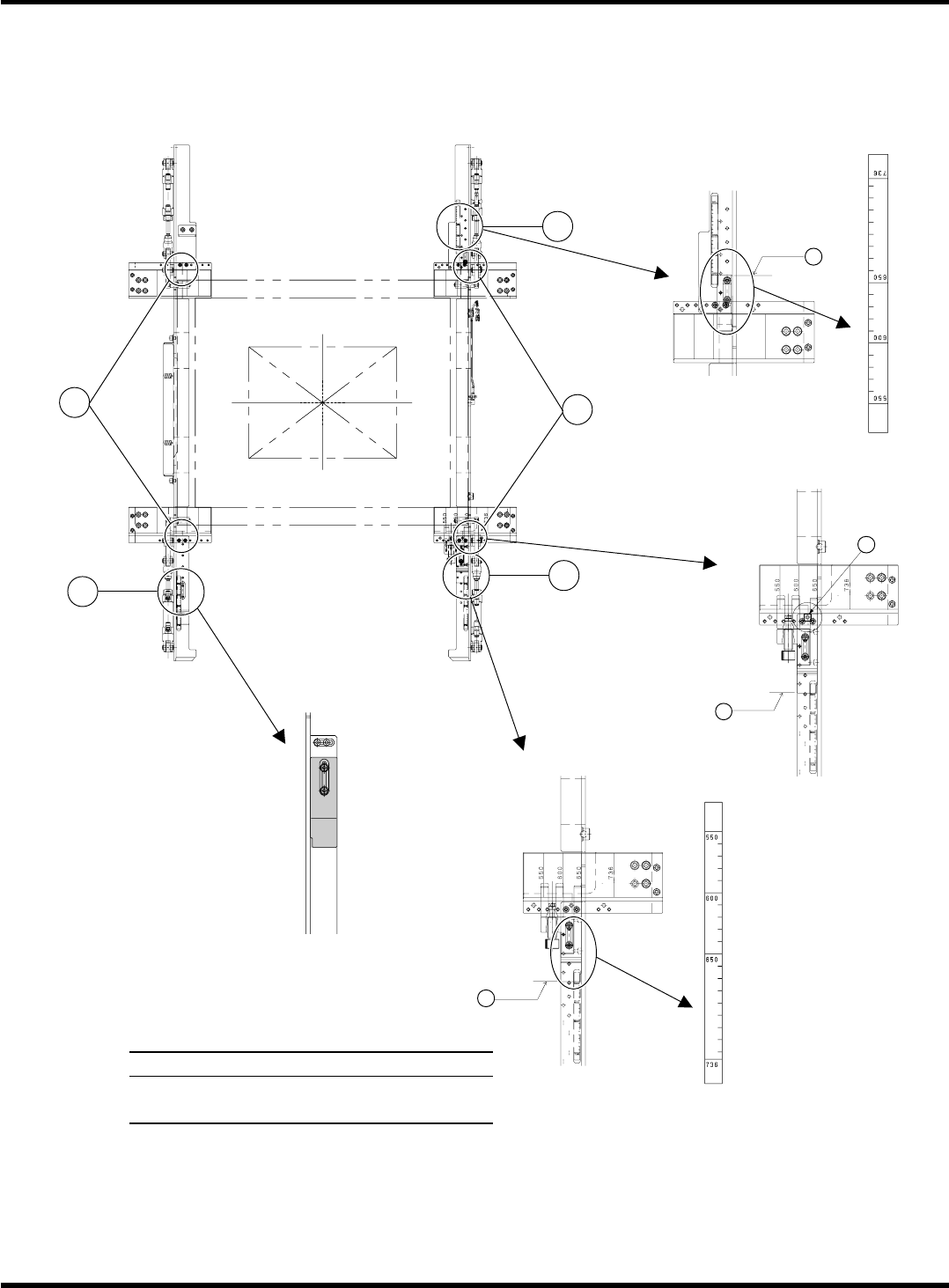

SP 80/SP 60 参考手册 1.5 网板框重组步骤 Page 1-17  M 尺寸框 650 mm × 550 mm ( 横向长 ) X 方向推杆侧 X 方向基准侧 放大图 放大图 名称  标记  销 1D3C-910E 1D3C-911E 1 2 1E3C-C- RMA01- A03-00 B C D A A 1D3C-912E 1E4C-011E 1 1E4C- 010E 1D3C-923E 1

100%1 / 50
SP80/SP60
参考手册
1.5 网板框重组步骤
Page 1-16
1.5.2
网板框变更时的重组步骤
网板框变更时的重组步骤网板框变更时的重组步骤
网板框变更时的重组步骤
通用网板支座的重组在以下部位进行。
A : 网板框导轨 (内六角螺栓 M4
×
8 )
X方向基准侧: 调整与网板尺寸对应的标有数字的线并用基准的销孔调整导轨的位置。
X 方向推杆侧:为与基准侧对称请使线与标记相吻合。
B : Y 方向基准区块 (内六角螺栓 M4
×
2 )
调整区块的端部使其与网板尺寸对应的标签线对齐。
C : Y 方向固定部 (内六角螺栓 M4
×
2 )
调整支撑区块 (基准侧) 使其与网板尺寸对应的标签线对齐。
D : 支撑区块 (推杆侧) (内六角螺栓 M4
×
2 )
调整到与基准侧的支撑区块对齐的位置。
E : 焊料落下防止盖 (十字槽桁架小螺丝 4 )
调整宽度 L 使能安装到网板框导轨之上。
上图为以下情况的安装状态。
本公司标准 (D 尺寸: 736
×
736)
• DEK 公司 (736
×
736) 的前侧和中心
• MPM 公司 (736
×
736) 的前侧和中心
通知
由于制版规格不同,有时即使更换了网板框也会出现不能使用的情况。如有疑问请向
本公司咨询。
X 方向推杆侧 X方向基准侧
1E3C-C-RMA01-A03-00
1E4C-005E
B
C
D
A
A
SP80/SP60
参考手册
1.5 网板框重组步骤
Page 1-17
M
尺寸框
650 mm
×
550 mm (
横向长
)
X 方向推杆侧
X 方向基准侧
放大图
放大图
名称
标记
1D3C-910E
1D3C-911E
1
2
1E3C-C-RMA01-A03-00
B
C
D
A
A
1D3C-912E
1E4C-011E
1
1E4C- 010E
1D3C-923E
1
SP80/SP60
参考手册
1.5 网板框重组步骤
Page 1-18
M
尺寸框
550 mm
×
650 mm (
纵向长
)
X 方向推杆侧
X 方向基准侧
放大图
名称
标记
放大图
1D3C-907E
1D3C-908E
1E3C-C-RMA01-A03-00
1
2
B
C
D
A
A
1E4C-011E
1D3C-909E
1
1D3C-916E
1E4C-010E
1
1D3C-923E
