SP 80/SP 60 参考手册 1.7 基板吸 着盒 Page 1-40 1. 1.7 基板吸着盒 基板吸着盒 基板吸着盒 基板吸着盒 1.7. 1 安装概要 安装概要 安装概要 安装概要 ( 后侧基准 后侧基准 后侧基准 后侧基准 ) 名称 顶板 止动栓 管 接头 盒 Z − 板 基板支座 可动侧 固定侧 市场上销售的产品 名称 型号 止动栓 销 PT 1/8 (SMC 生产 ) 接头 KQH08…
SP80/SP60
参考手册
1.6 网板坐标基准
Page 1-39
1.6.18
标准
标准标准
标准
(29
英寸框
英寸框英寸框
英寸框
MPM
基准
基准基准
基准
): 736
×
××
×
736 (
前侧中心基准
前侧中心基准前侧中心基准
前侧中心基准
)
名称
张力膜•网眼
粘接范围 (宽: 15 mm)
金属•网眼
基板外形
基准
操作员
丝网面
∗
网板框材质: 铝管
通知
请使基板的中心位于 标记的位置进行图形制版。
网眼、金属组合也位于同样的位置。
网眼的规格是整个面均为网眼。
在金属组合规格中 560 mm
×
600 mm 的金属位置如上图所示。
铝管的形状最大可至 40 mm
×
40 mm。
为 MPM 前侧基准时不能调整刮板的角度。
(刮板角度固定)
平•金属刮板: 60
°
角•剑形刮板: 90
°
在 M 尺寸的机器中使用时，最大的基板尺寸为 330 mm
×
250 mm。
使用焊料筒头和改进型刮板时，请注意银色胶带和刮板不要互相接触。(有时需要对
印刷范围进行补正。)
∗
其它基准 (端面等) 请另行与本公司联络。
SP80V-M/MU, SP60P-M/MU :
不可对应
SP80V-L, SP60P-L :
标准
1E3C-C-RMA01-A04-00
1D3C-022E
1
2
3
5
6
7
4
SP80/SP60
参考手册
1.7 基板吸着盒
Page 1-40
1.
1.7
基板吸着盒
基板吸着盒基板吸着盒
基板吸着盒
1.7.1
安装概要
安装概要安装概要
安装概要
(
后侧基准
后侧基准后侧基准
后侧基准
)
名称
顶板
止动栓
管
接头
盒
Z
−
板
基板支座
可动侧
固定侧
市场上销售的产品
名称 型号
止动栓 销 PT1/8 (SMC 生产)
接头 KQH08-01S (SMC 生产)
管 TU0805B (SMC 生产)
1D3C-920E
1
3
4
5
2
6
7
8
9
1E3C-C-RMA01-A05-00
SP80/SP60
参考手册
1.7 基板吸着盒
Page 1-41

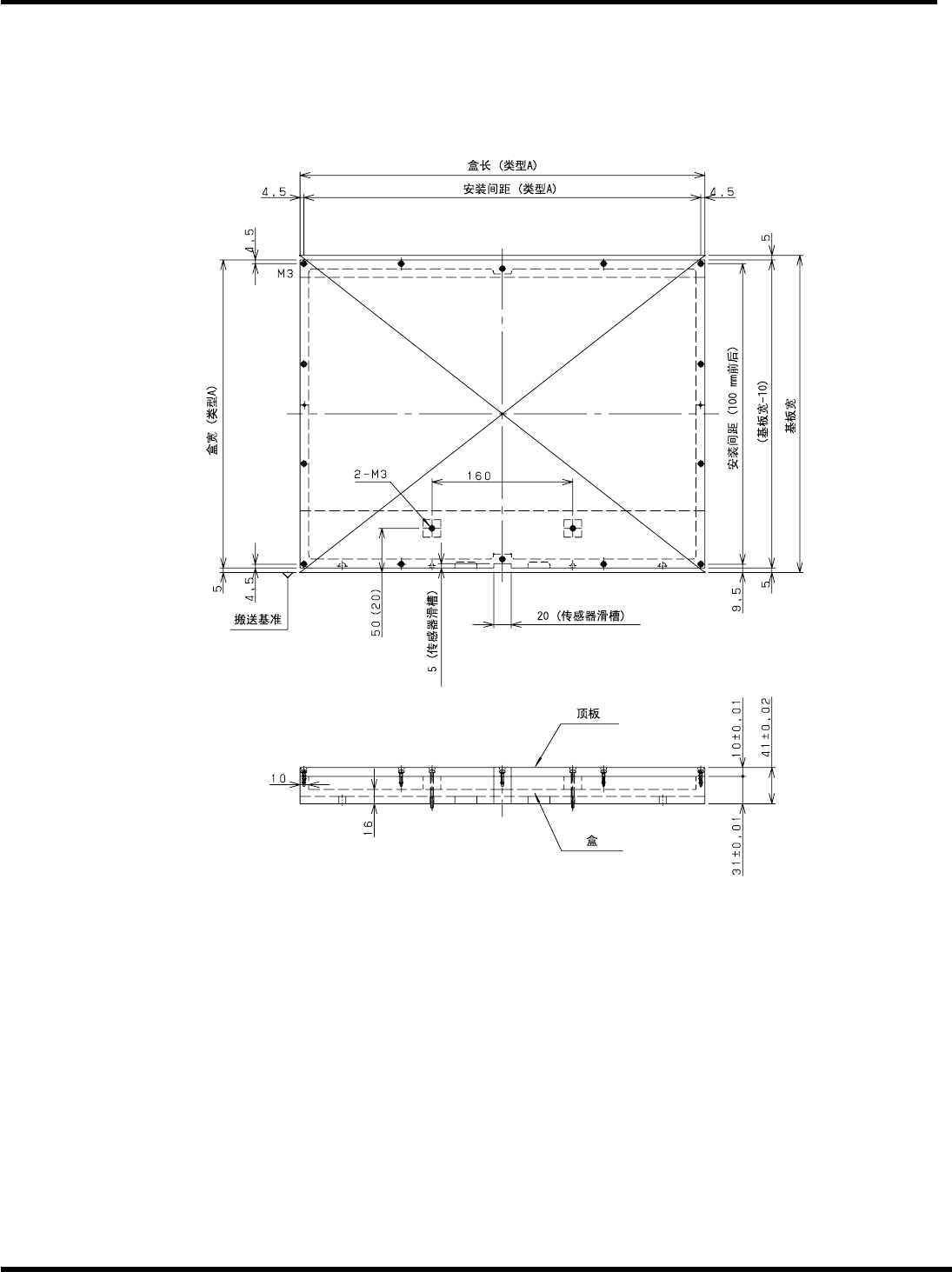

1.7.2
基本尺寸
基本尺寸基本尺寸
基本尺寸
(
前侧基准
前侧基准前侧基准
前侧基准
)
1. 请确保使用基板的宽度在图中所示的基板宽度之内。
2. 盒长类型 A 的基板长度: 330 mm 以下
1B4C-055C
