NPM-D3 EJM6DC-MB-02O-1 0 2-4-1 -4 卸下薄型单供料器 2 从专用附件中抽出 1 拉出供料器 供料器的拿法 用双手拿住 部 2 一直拉到挡块位 置后向上抬起， 然后再拉出 1 往上拉杆，拉出 附件 在使用薄型单供料器时，进行此项操 作。 1 2 ■专用附件的拆卸方法 供料器的拿法 用双手拿住 部 ●在生产中拆卸编带供料器时，请在按住前端编带的情形下抽出。 ●在拆卸中途请不要放回编带供料器。如果前端的编带遮住…
NPM-D3 EJM6DC-MB-02O-10
离线
准备
智能供料器的准备 2
2-4-1-3
操作篇
2-4-1

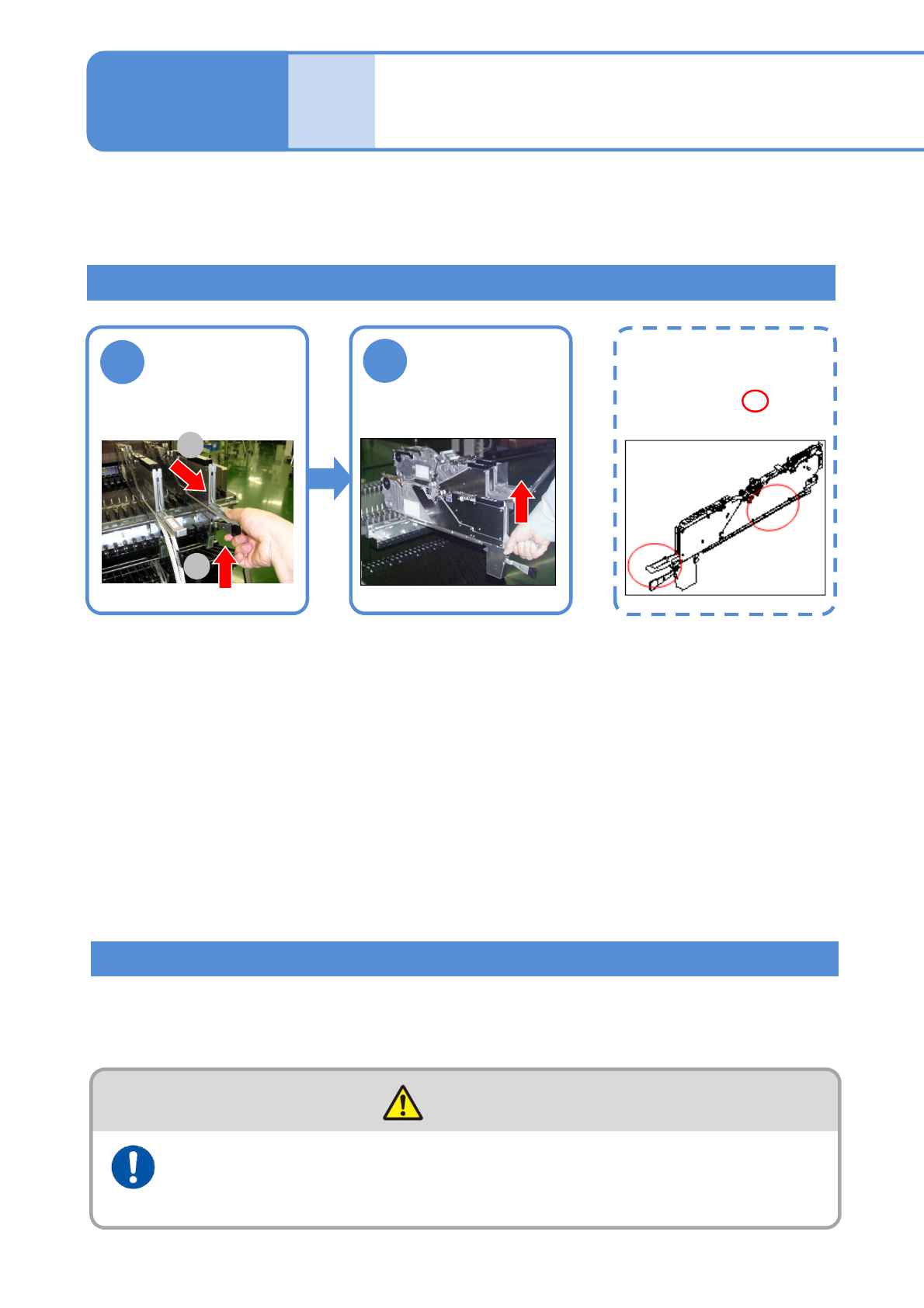

卸下双式编带供料器
2
架起后部，用双
手拉出
1
往上拉杆，拉出供
料器
1
2
供料器的拿法
用双手拿住 部
在预备的交换台车上准备用于生产的供料器，即可在机种切换时整体更换供料器。(→“维修保养篇”的P.3-2)
通过交换台车(选项)进行整体更换
警告
移动交换台车时，注意周围情况
(如果撞击到他人，有可能会导致受伤)
在这里，对双编带供料器和薄型单供料器的拆卸方法进行说明。→“智能编带供料器”使用说明书)
智能杆式供料器的拆卸方法，和双编带供料器相同。→“智能杆式供料器”使用说明书)
NPM-D3 EJM6DC-MB-02O-10

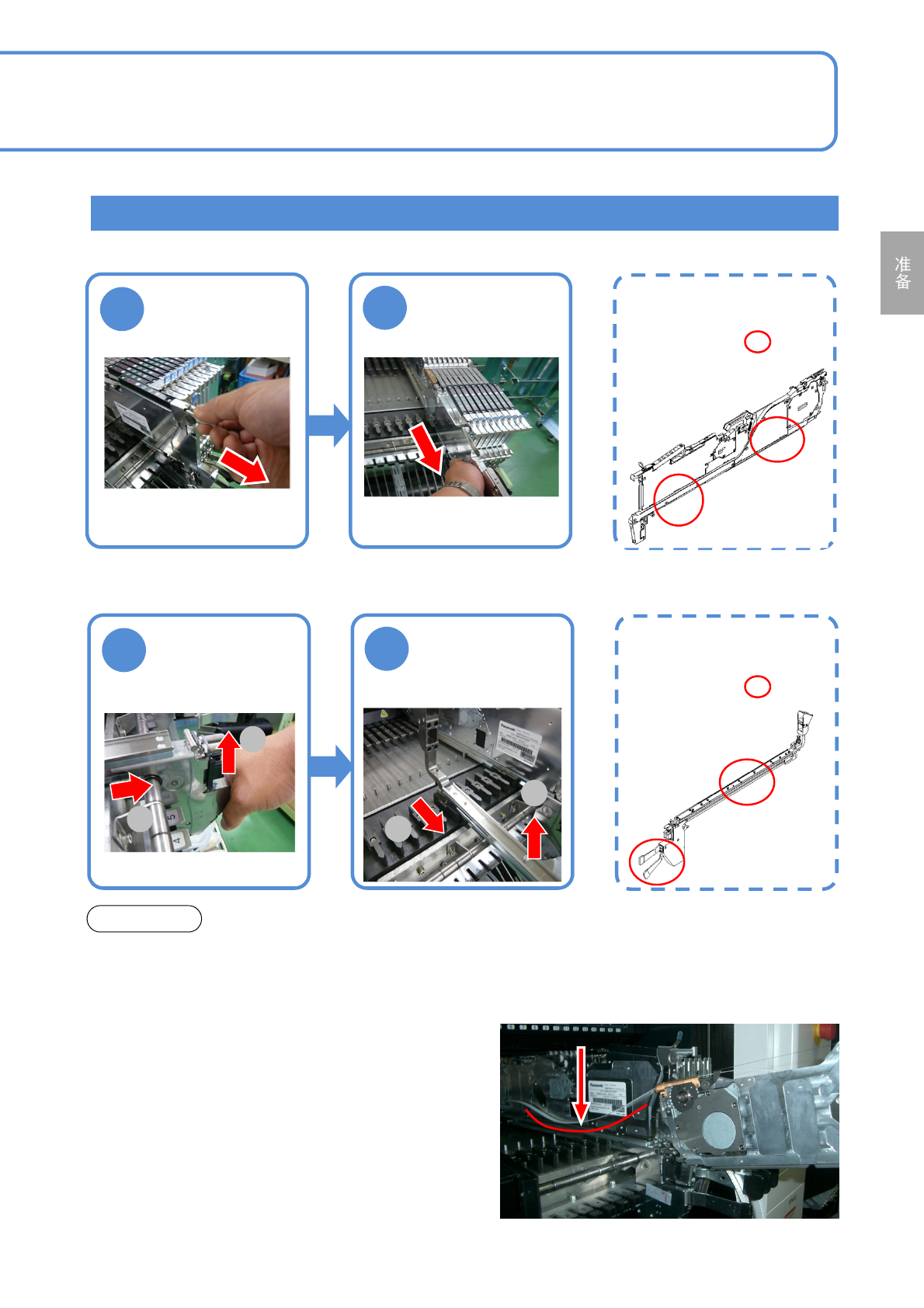

2-4-1-4
卸下薄型单供料器
2
从专用附件中抽出
1
拉出供料器
供料器的拿法
用双手拿住 部
2
一直拉到挡块位
置后向上抬起，
然后再拉出
1
往上拉杆，拉出
附件
在使用薄型单供料器时，进行此项操作。
1
2
■专用附件的拆卸方法
供料器的拿法
用双手拿住 部
●在生产中拆卸编带供料器时，请在按住前端编带的情形下抽出。
●在拆卸中途请不要放回编带供料器。如果前端的编带遮住供料器开口部的传感
器，将会导致设备停止。
注意事项
■薄型单供料器的拆卸方法
1
2
NPM-D3 EJM6DC-MB-02O-10
离线
准备
智能供料器的准备 3
2-4-1-5
操作篇
2-4-1

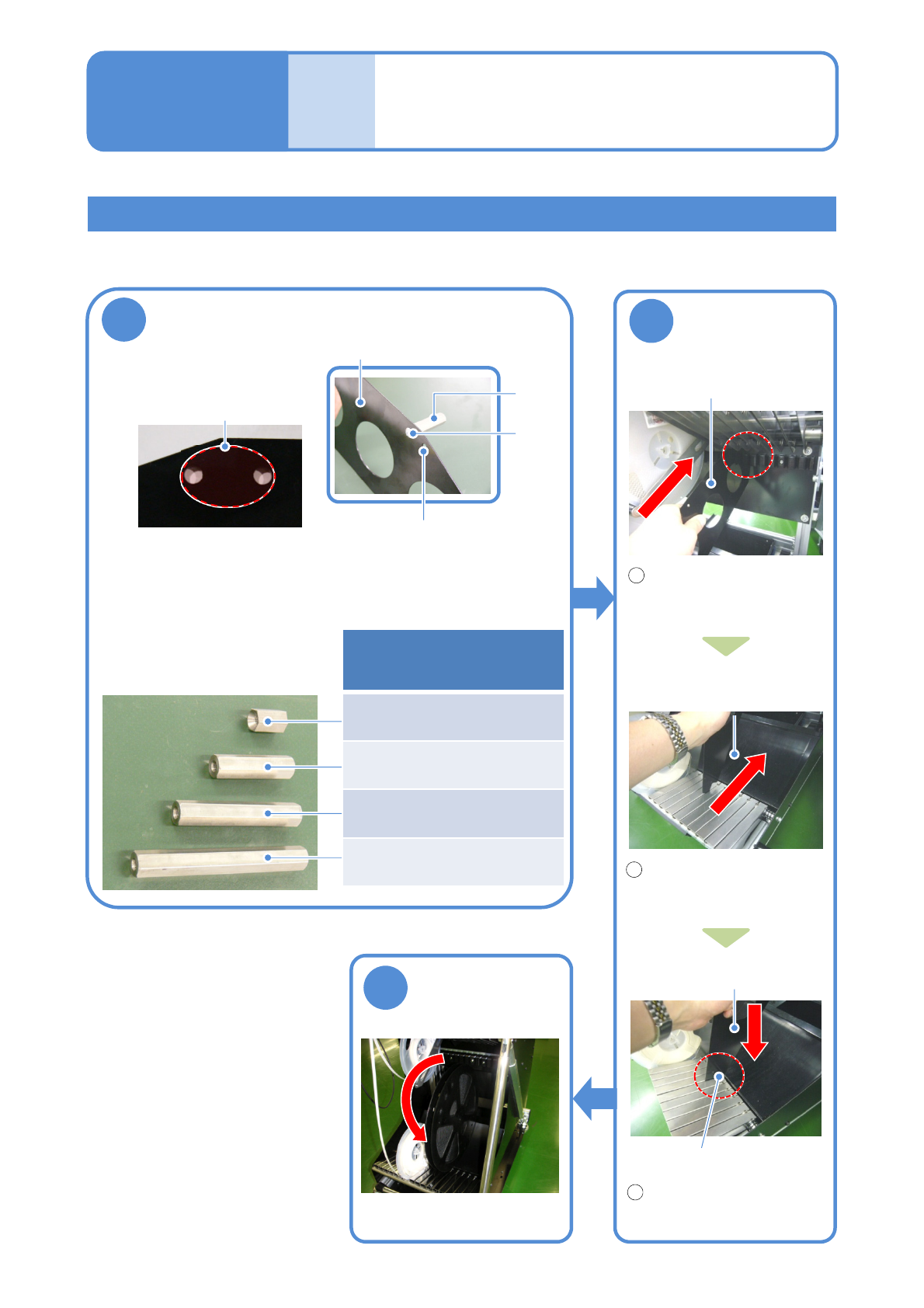

在台车上安装分离器(大卷盘较重时)在台车上安装分离器(大卷盘较重时)
1
安装分离器棒芯
分离器
棒芯
螺丝
M4x8L
安装孔
大卷盘用
(2处)
●安装孔根据卷盘的大小进行选
择。
●棒芯(附属品)根据安装间距进
行选择。
2
安装分离器
分离器
把上部顶点插入支架。
分离器
把下端插入卷盘导向件的
缝隙。
安装在正好可放置在垫片
上的位置。
3
确认卷盘是否能够
旋转
1
2
3
分离器
附属品
型号: N610119865AA
21 mm用 (长度: 19.2 mm)
型号: KXFB058WA00･･･2个
42 mm用 (长度: 40.2 mm)
型号: KXFB058XA00･･･2个
63 mm用 (长度: 61.2 mm)
型号: KXFB058YA00･･･2个
84 mm用 (长度: 82.2 mm)
型号: KXFB058ZA00･･･2个
垫片
