NPM-D3 EJM6DC-MB-08O-07

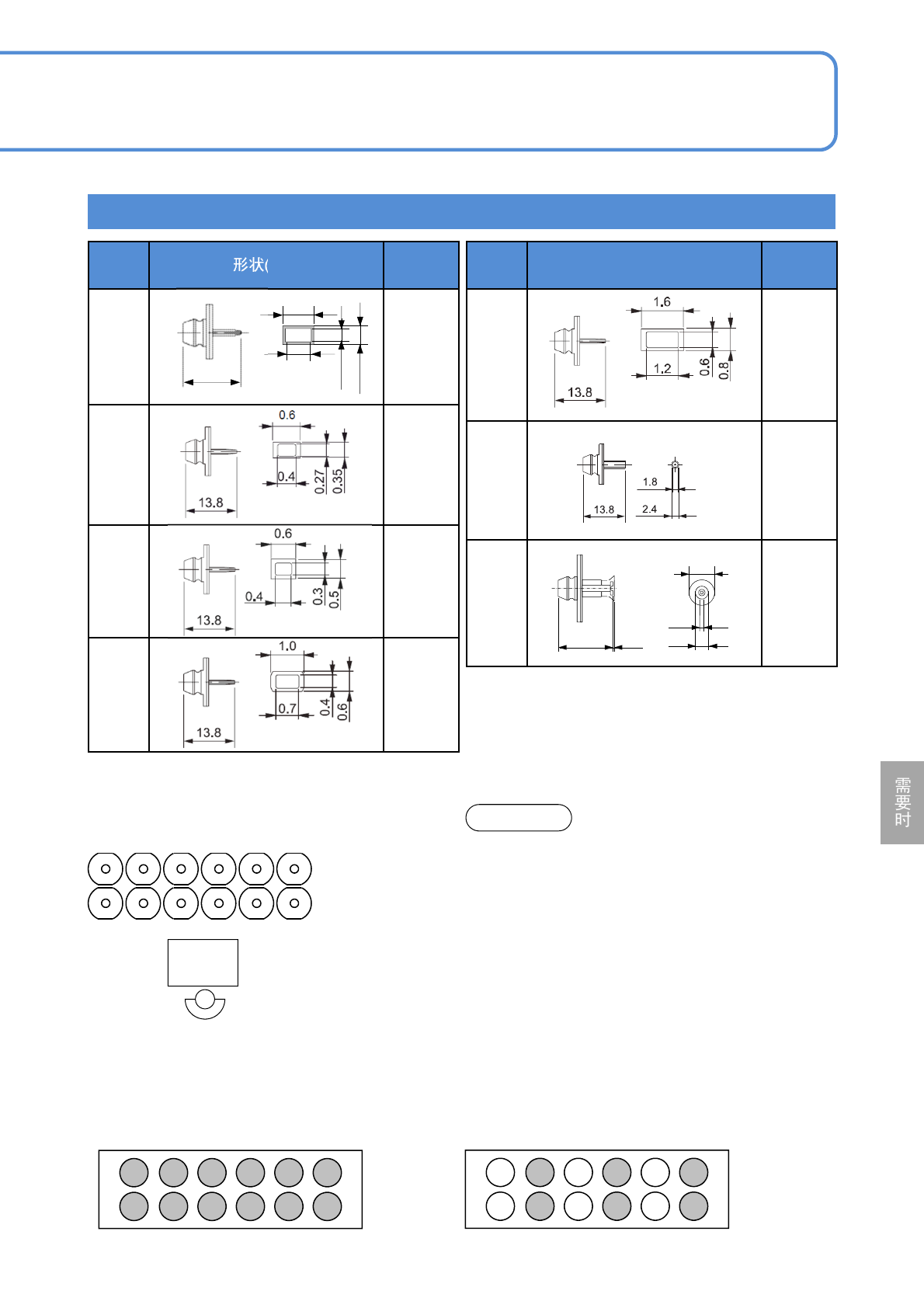

12吸嘴贴装头
吸嘴
No.
形状(mm)
对象元件
(代表例)
235CS
235CSN
1608R, C
2012R, C
3216R, C
SS-Mini Tr,
Di
S-Mini Tr,
Di
240CS
240CSN
3216R, C
4532R, C
TAN-X
140S
140SN
AI电解,
SOP
吸嘴
No.
形状(mm)
对象元件
(代表例)
256CS
256CSN
0402R, C
225CS
225CSN
0603R, C
226CS
226CSN
0603R, C
1005R, C
230CS
230CSN
1005R, C
1608R, C
●吸嘴编号有「C」的吸嘴，尖端是陶瓷材料的吸嘴。
●吸嘴编号有「N」的吸嘴，吸嘴边缘部分是NPM系列2D代码识别对应的吸嘴。
●元件的吸着条件
所有吸嘴能够吸着:
0402 ≦ 元件范围 ≦ 6 × 6 mm
偶数吸嘴で吸着可能:
6 × 6 mm ≦ 元件范围 ≦ 12 × 12 mm
通知
6 × 6 mm以下的元件
1 2 3 4 5 6
7 8 9 10 11 12
1 2 3 4 5 6
7 8 9 10 11 12
(只限反射识别时)
■可以吸着的元件尺寸和吸嘴排列( ●: 可吸着、○ : 不可吸着)
●可吸着的元件:
超过6 mm × 6 ～ 12 mm × 12 mm的元件
(6 × 6 < A × A ≦ 12 × 12)
●12吸嘴贴装头用吸嘴，上述7个种类是标准规格，
CM系列的12吸嘴贴装头用吸嘴也可使用。
●不可使用8吸嘴贴装头用吸嘴、AM100用吸嘴。
●透过识别中，元件的尺寸和高度也会有限制。
(由于对邻接吸嘴会有元件影子的影响)
8-1-6-2
13.8
4
0.2
1.5
2.5
0.39
0.32
0.17
0.3
123456
789101112
贴装头
照相机
( 本图为从上方看起的状态)
●可吸着的元件:6 × 6 mm以下的元件
吸嘴排列
13.8
NPM-D3 EJM6DC-MB-08O-07
规格
操作篇
8-1-6

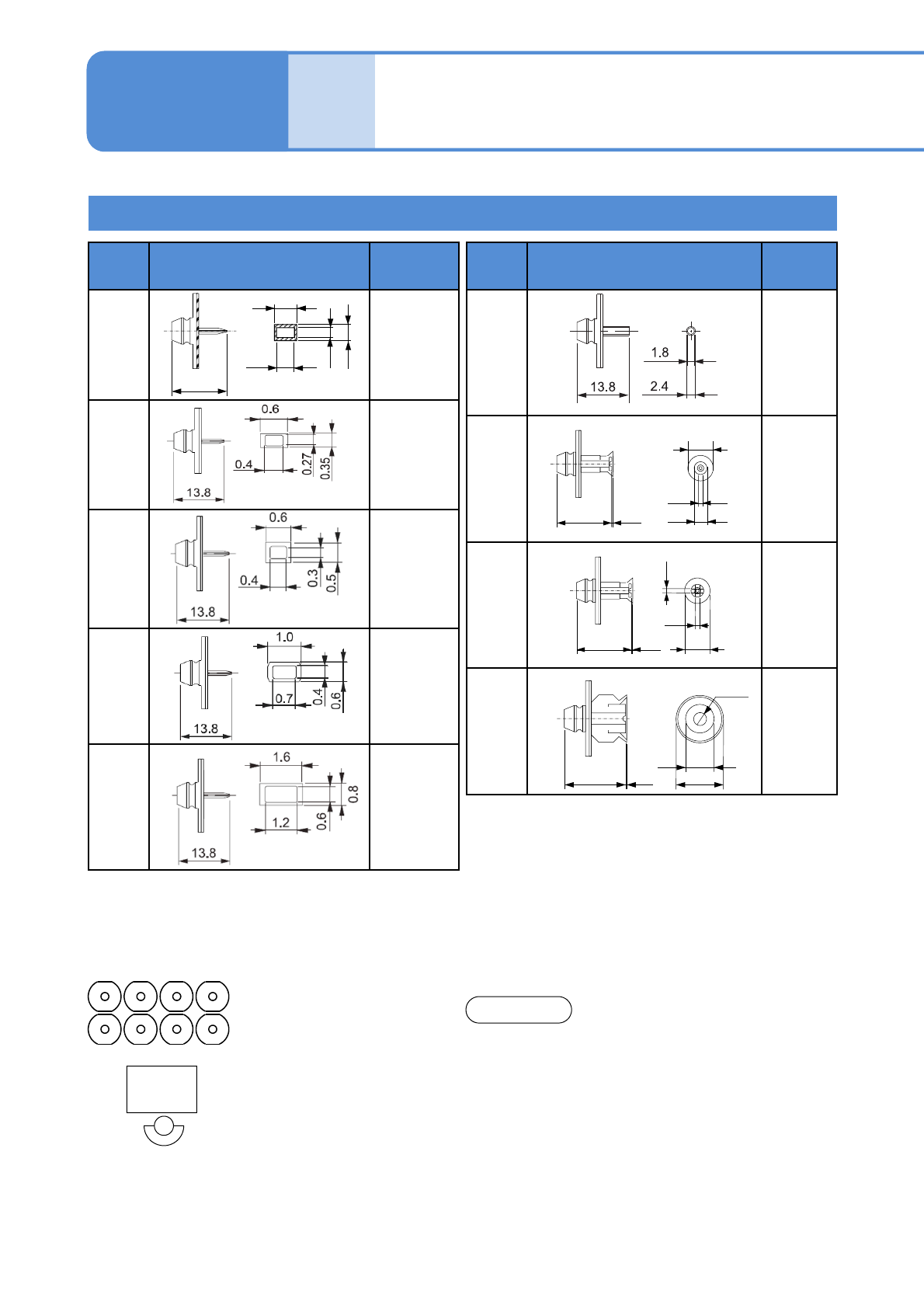

8吸嘴贴装头
吸嘴
No.
形状(mm)
对象元件
(代表例)
240C
240CN
3216R, C
4532R, C
TAN-
X,B,C,D
Al电解-
A,B,C
140
140N
TAN-D
AI电解-D
SOP
SOJ
PLCC
CSP
185
185N
SOP
QFP
PLCC
BGA
～
18×18 mm
199
199N
SOP
QFP
PLCC
BGA
～
32×32 mm
●吸嘴编号有「C」的吸嘴，尖端是陶瓷材料的吸嘴。
●吸嘴编号有「N」的吸嘴，吸嘴边缘部分是NPM系列2D代码识别对应的吸嘴。
●8吸嘴贴装头用吸嘴，上述9个种类是标准规格，
CM系列的8吸嘴贴装头用吸嘴也可使用。
●轻量16 / 16 / 12吸嘴贴装头用吸嘴不可使用。
●不可使用AM100用吸嘴。
吸嘴规格 2
通知
8-1-6-3
13.8
6
1.5
0.3
1.5
13.8
4
0.2
1.5
2.5
13.8
10
Φ2.4
0.1
6
吸嘴
No.
形状(mm)
对象元件
(代表例)
256C
256CN
0402R, C
225C
225CN
0603R, C
226C
226CN
0603R, C
1005R, C
230C
230CN
1005R, C
1608R, C
235C
235CN
1608R, C
2012R, C
3216R, C
SS-Mini Tr, Di
S-Mini Tr, Di
1234
5678
贴装z头
照相机
(本图为从上方看起的状态)
13.8
0.3
0.39
0.32
0.17
NPM-D3 EJM6DC-MB-08O-07
8-1-6-4
1 2 3 4
5 6 7 8
1 2 3 4
5 6 7 8

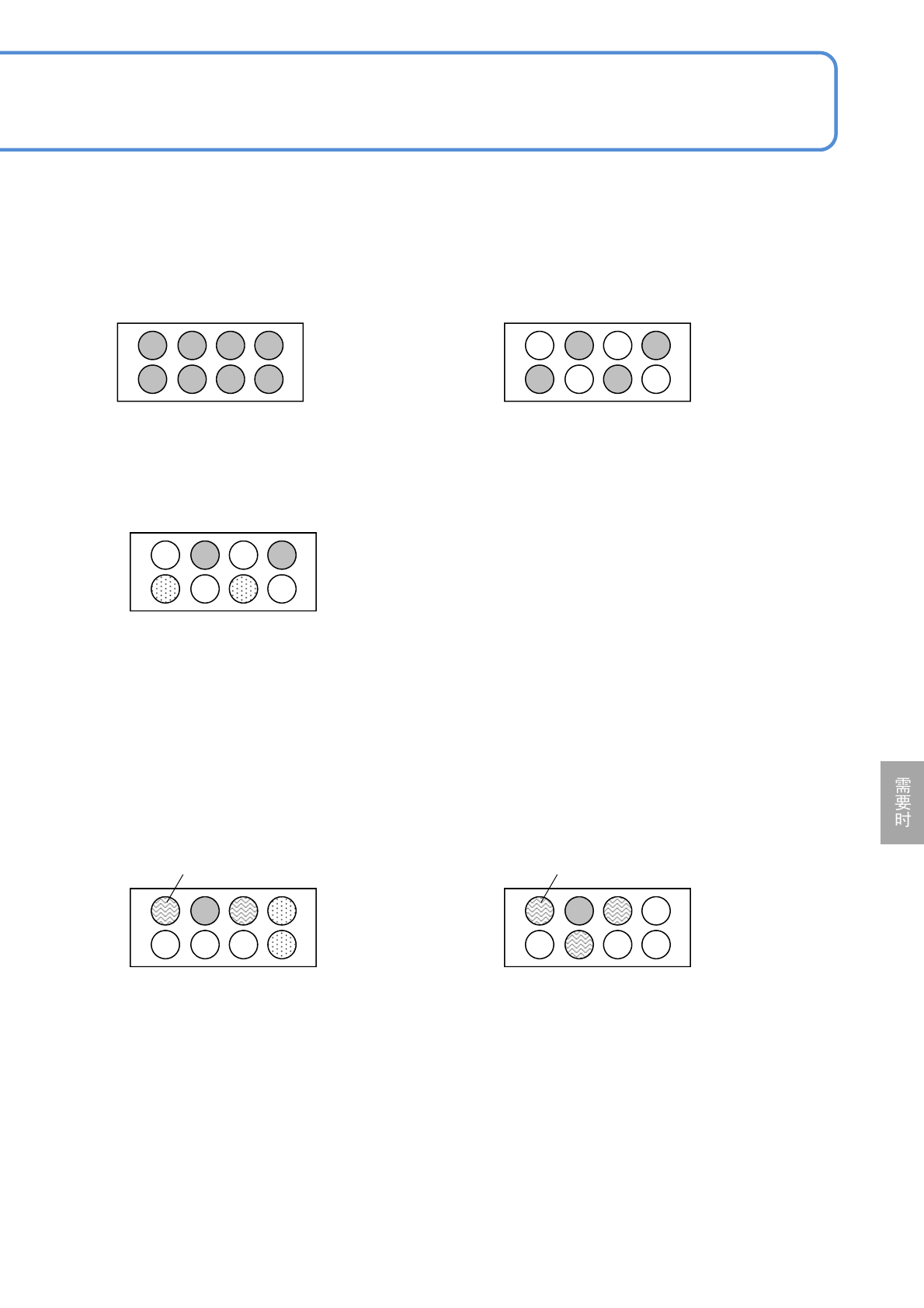

■可以吸着的元件尺寸和吸嘴排列(●: 可吸着、○: 不可吸着)
※吸着超过24 × 24 mm的元件时，在邻接吸嘴的排列位置安装吸嘴直径为4mm以下的识别用吸嘴。
●可吸着元件:
12 × 12 mm以下的元件
(A × A ≦ 12 × 12)
●可吸着元件:
18 × 18 mm ～ 24 × 24 mm的元件
(18 × 18 < A × A ≦ 24 × 24)
●可吸着元件:
12 × 12 mm ～ 18 × 18 mm的元件
(12 × 12 < A × A ≦ 18 × 18)
1 2 3 4
5 6 7 8
⑤、⑦是可吸着12 × 12 mm以下的元件
识别用吸嘴(φ4mm以下)：①、③
1 2 3 4
5 6 7 8
●可吸着元件：
24 × 24 mm ～ 28 × 28 mm的元件
(24 × 24 < A × A ≦ 28 × 28)
④、⑧是可吸着12 × 12 mm以下的元件
识别用吸嘴(φ4mm以下)：①、③、⑥
1 2 3 4
5 6 7 8
●可吸着元件：
28 × 28 mm ～ 32 × 32 mm的元件
(28 × 28 < A × A ≦ 32 × 32)
