NPM-D3 EJM6DC-MB-02O-1 0 个别 准备 2-5-9 -3 操作篇 2-5-9 9 支撑销 ( 整体更换用 ) 的安装 2 ●均等设置支撑销，以便可均等支撑 住基板整体。 ●注意不要碰撞到基板背面上的元件 。 ●使用支撑销设置治具 ( 选购件 ) ，可防止支撑销 的设置位置发生错误。 ( 治具 :N610168255AB) 15 14 16 ENABLING SERVO ON 17 ENABLING ●基板支撑块下降…
NPM-D3 EJM6DC-MB-02O-10
2-5-9-2
8
步骤
9

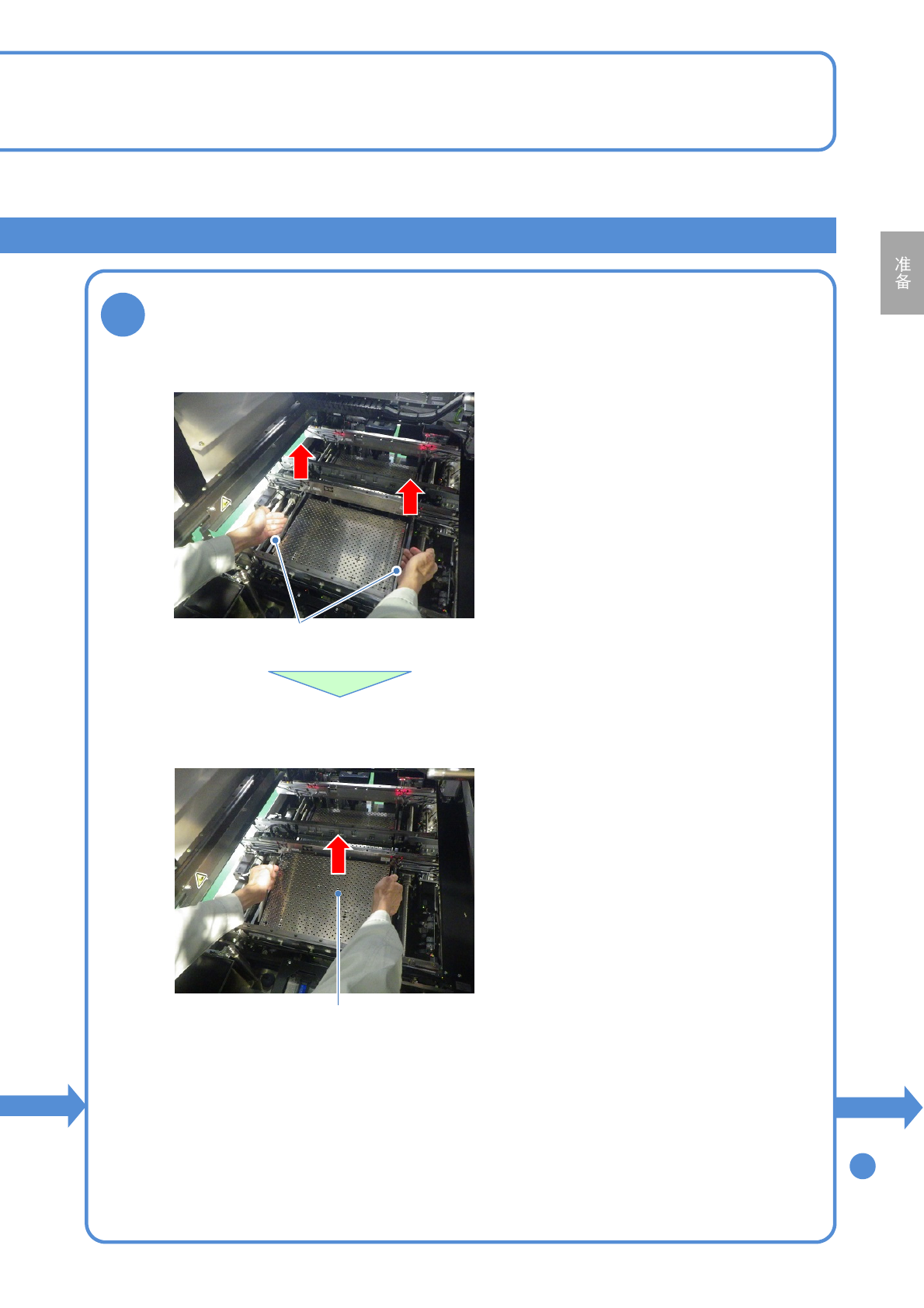

●从操作侧向上抬起左右的把手。
基板支撑块
取出用把手
卸下基板支撑块(整体更换用)
●用双手向上慢慢卸下。
●注意防止垃圾掉落或碰撞到照相机
(LED照明)。
●按照相同方法取下各个轨道。
●拉出基板支撑块。
NPM-D3 EJM6DC-MB-02O-10
个别
准备
2-5-9-3
操作篇
2-5-9
9

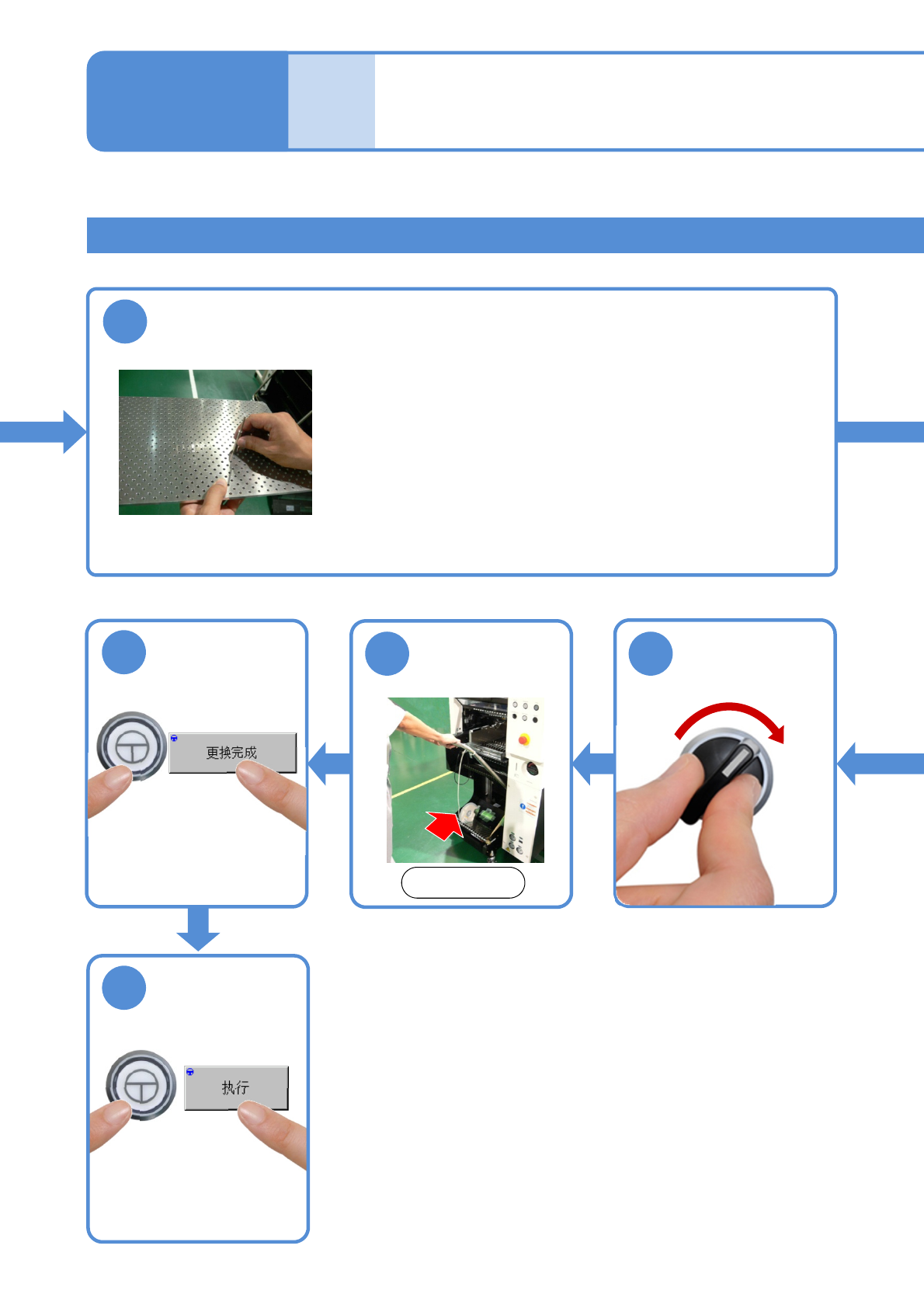

支撑销(整体更换用)的安装 2
●均等设置支撑销，以便可均等支撑住基板整体。
●注意不要碰撞到基板背面上的元件。
●使用支撑销设置治具(选购件)，可防止支撑销的设置位置发生错误。
(
治具:N610168255AB)
15 14
16
ENABLING
SERVO
ON
17
ENABLING
●基板支撑块下降。
前侧
支撑销(整体更换用)的安装 2
在基板支撑块(整体更换用)上设置支撑销
安装交换台车
(→『维修保养篇』
P.3-2)
NPM-D3 EJM6DC-MB-02O-10
2-5-9-4
10

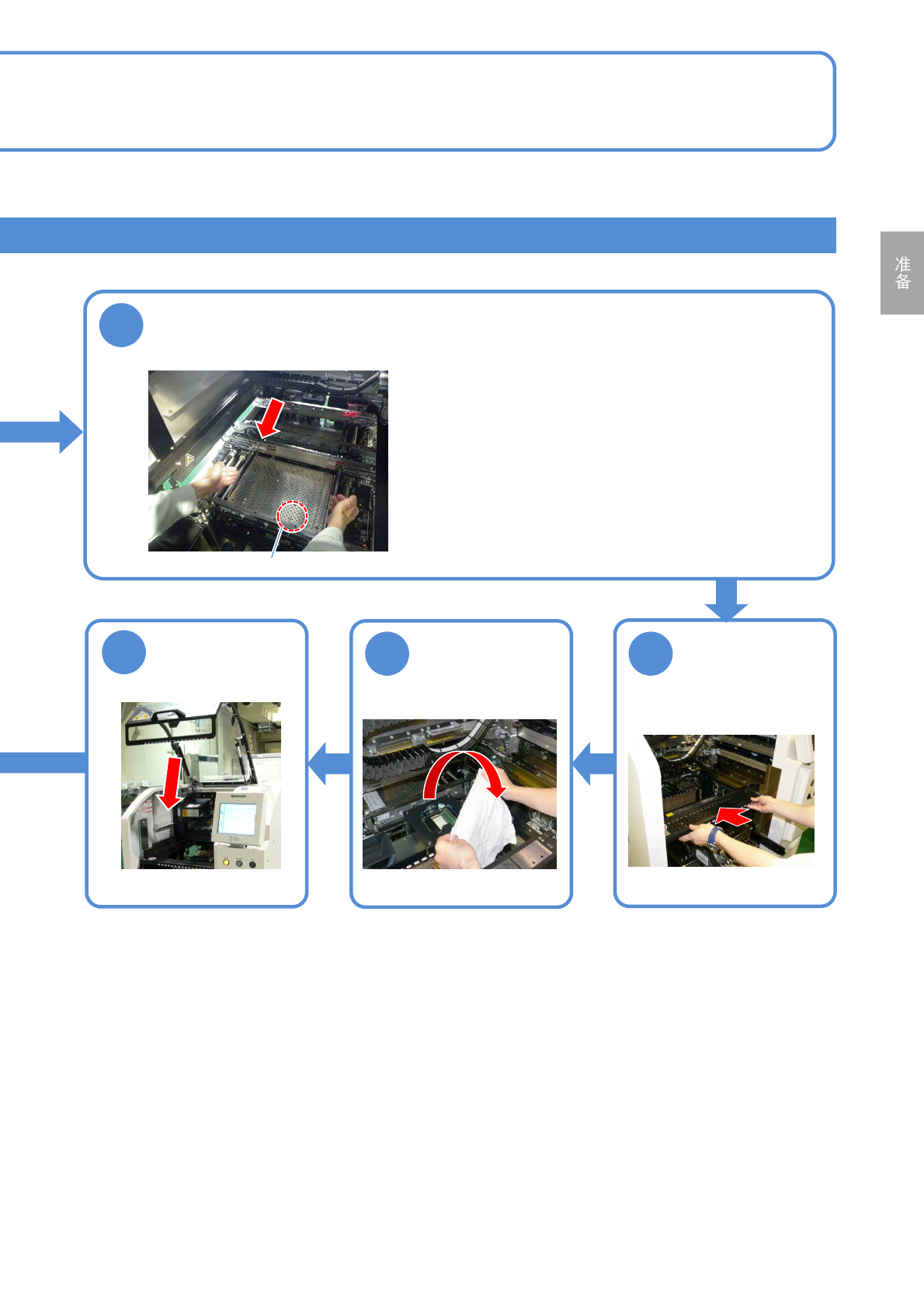

●使本体侧的导轨销对准基板支撑块的孔。
12 11
13
导轨销
取下棉纱布
安装供料器工作台
盖
安装基板支撑块(整体更换用)时，注意请勿倾斜安装
(可能与轨道有干扰)
