NPM-D3 EJM6DC-MB-08O-07 8-1-6 -12 点胶方向 0 ° -90 ° 90 ° 1 点点胶 / 描绘点胶 *1) 4.9 5.65 4.1 2 点点胶 4.9 ( 一部分为 5.4) 5.65 5.63 4 点点胶 4.9 5.9 5.9 ■关于点胶范围的限制 从基板边缘 ( 基板上面、内侧 ) 起的不可点胶范围 (Y 方向 )( 单位： mm) ●在基板下面的前侧，挡板位置为 Y 方向而 处于相反的位置，因…

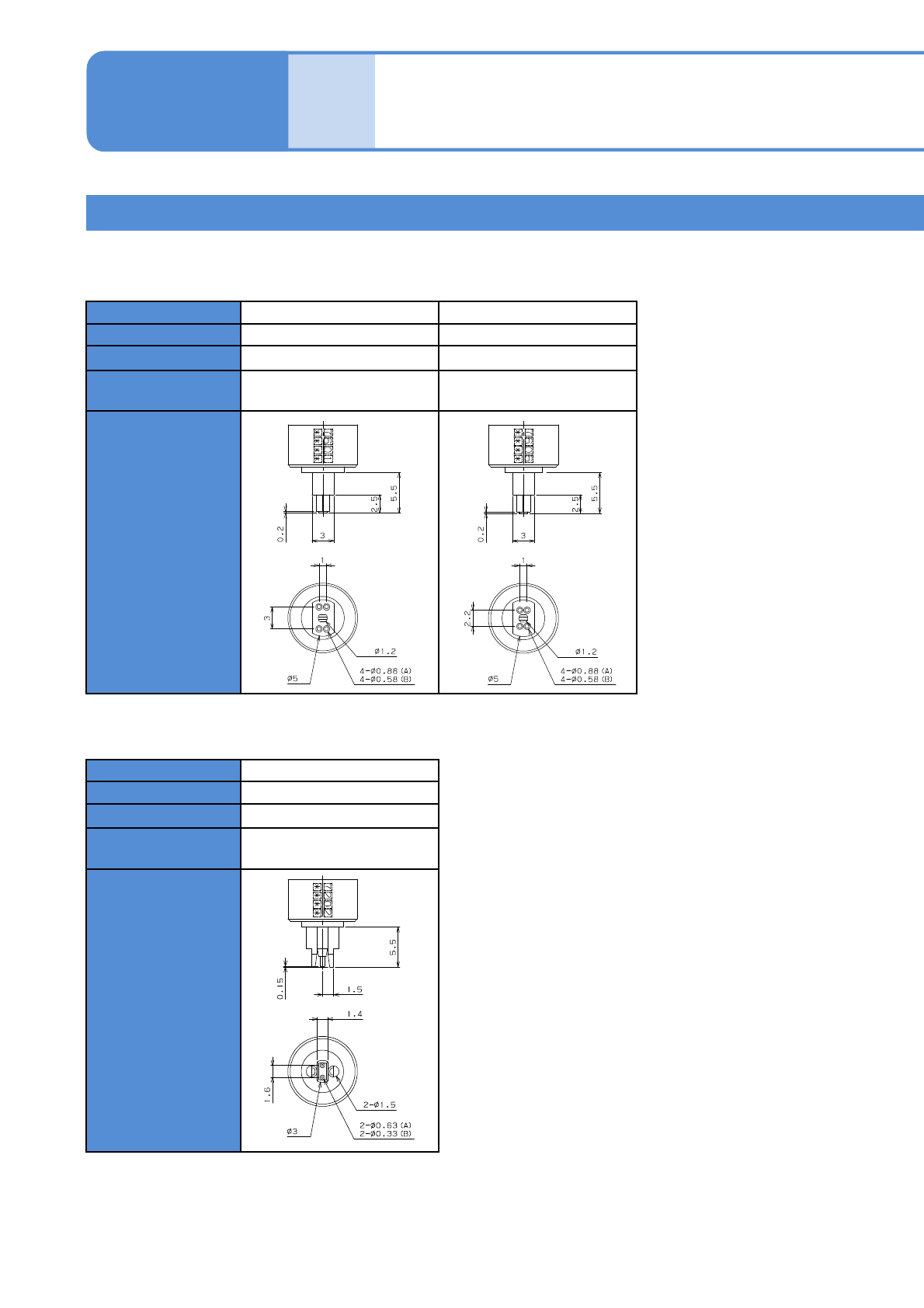

NPM-D3 EJM6DC-MB-08O-07
规格
8-1-6-11
点胶嘴(选购件) 2
■4点点胶嘴
点胶嘴No.
7601 7606
種類 打点点胶 打点点胶
点胶直径(目安)
φ0.8 ～ φ1.2 mm φ0.8 ～ φ1.2 mm
对象元件
(代表例)
大型元件 大型元件
形状
(单位: mm)
点胶嘴No.
7202
种类 打点点胶
点胶直径(目安)
φ0.6 ～ φ1.1 mm
对象元件
(代表例)
校准用
形状
(单位: mm)
（A：外径 B：内径）
■校准点胶嘴
（A：外径 B：内径）
吸嘴规格 6
操作篇
8-1-6
NPM-D3 EJM6DC-MB-08O-07
8-1-6-12
点胶方向 0°
-90° 90°
1点点胶/描绘点胶
*1)
4.9 5.65 4.1
2点点胶 4.9 (一部分为5.4)
5.65 5.63
4点点胶
4.9 5.9 5.9
■关于点胶范围的限制
从基板边缘(基板上面、内侧)起的不可点胶范围 (Y方向)(单位：mm)
●在基板下面的前侧，挡板位置为Y方向而处于相反的位置，因此不可点胶的距离为-90°和90°，上表中
的值也随之发生替换。
*1) 描绘点胶吸嘴与1点吸嘴“0°”的条件相同。
1) 1点点胶嘴／描绘点胶吸嘴
*2)
(单位: mm)
( 0°)
禁止点胶的区域
4
4.9
( -90°)
禁止点胶的区域
4
5.65
(90°)
禁止点胶的区域
3.4
4.1
挡板尖端
基板端面
挡板尖端
4.1
5.65
4.9
死区
3.4
( 0°)
( -90°)
(90°)
点胶嘴
NPM-D3 EJM6DC-MB-08O-07
8-1-6-13
规格
吸嘴规格 7
操作篇
8-1-6
点胶嘴(选购件) 3
2) 2点点胶嘴 (单位：mm)
禁止点胶的区域
3.4
禁止点胶的区域
3.4
5.4
5.65
( 0°)( -90°, 90°)
( 0°)
基板端面
5.65
4.9
死区
3.4
挡板尖端
点胶嘴
3.65 (7223)
3.8 (7222)
3.9 (7236)
4.0 (7201,7204)
4.1 (7202)
( -90°, 90°)
①7224点胶嘴
基板端面
5.65
5.4
死区
3.4
挡板尖端
点胶嘴
4.4
禁止点胶的区域
3.4
禁止点胶的区域
3.4
4.9
5.65
( 0°)( -90°, 90°)
3) 4点点胶嘴 (单位：mm)
②其他的点胶嘴
( 0°)
基板端面
5.9
4.9
死区
3.4
挡板尖端
点胶嘴
( -90°, 90°)
4.4
3.9 (7601)
4.3 (7606)
禁止点胶的区域
3.4
禁止点胶的区域
3.4
4.9 5.9
( 0°)( -90°, 90°)
●不可点胶的范围为通过标记识别进行补正、吸嘴补偿值为0时的范围。
如果实施了补正或反映了吸嘴补偿值，那么禁止点胶的范围有可能会增加。
