NPM-D3 EJM6DC-MB-07O-12 机器参数 操作篇 7-3-8 7-3-8 A A 试点胶高度偏移量的确认 ( 点胶头 ) 确认试点胶的高度偏移值 ( 校准作业的结果 ) 。 试点胶单元的 A ・ B 点高度 Z[mm] 试点胶单元的高度方向的偏移值。
NPM-D3 EJM6DC-MB-07O-12
机器参数
操作篇
7-3-7
7-3-7

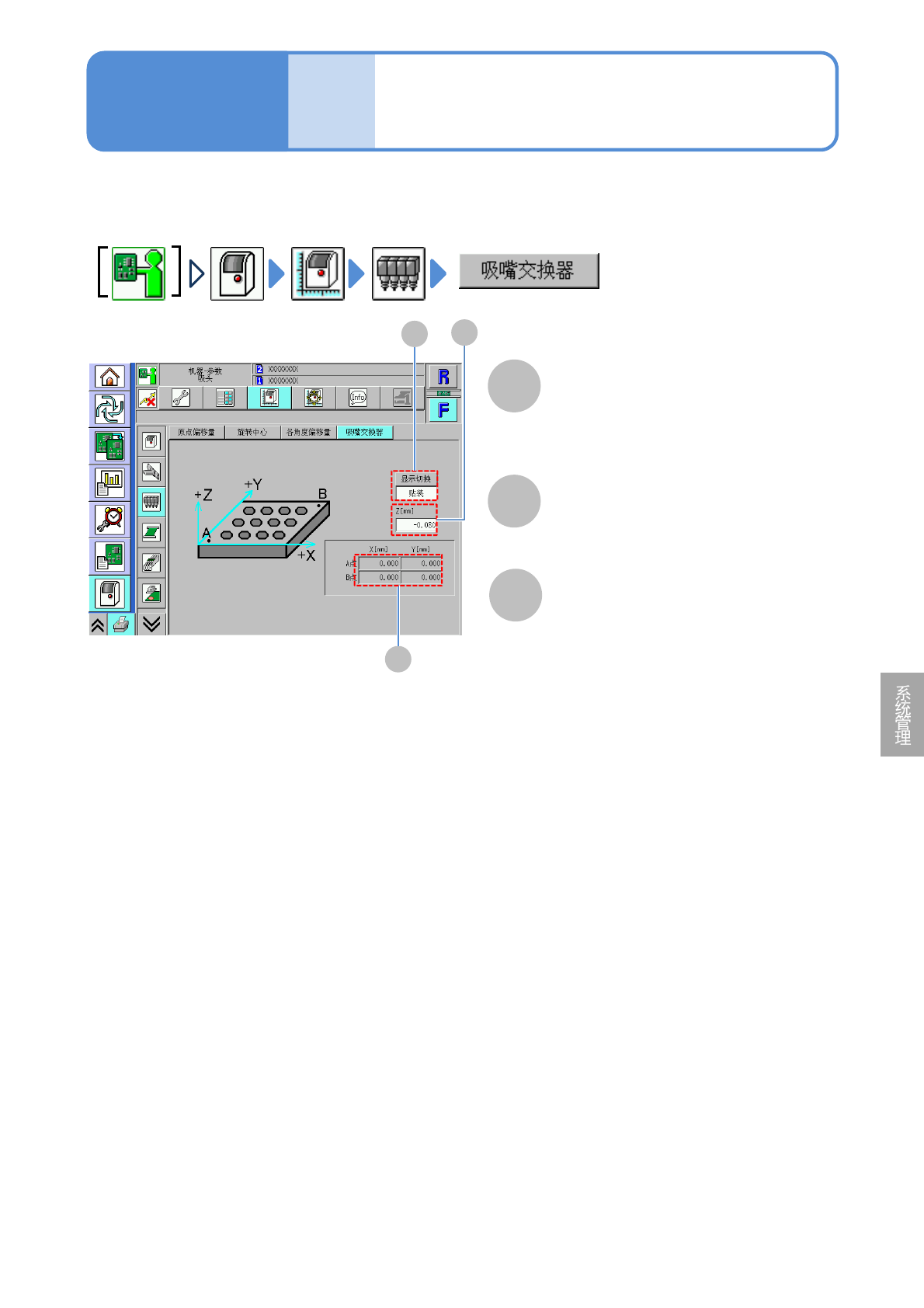

确认吸嘴交换器高度的偏移值(校准的结果)。
交换器高度的确认
吸嘴交换器高度 Z[mm]
吸嘴交换器的高度方向的偏移值。
B
C
A、B点的坐标 X[mm]/Y[mm]
A
C
B
A
切换表示
把贴装用的吸嘴交换器(贴装)，或者支撑
销用的吸嘴交换器(支撑)的参数，进行切
换表示。
NPM-D3 EJM6DC-MB-07O-12
机器参数
操作篇
7-3-8
7-3-8
A
A

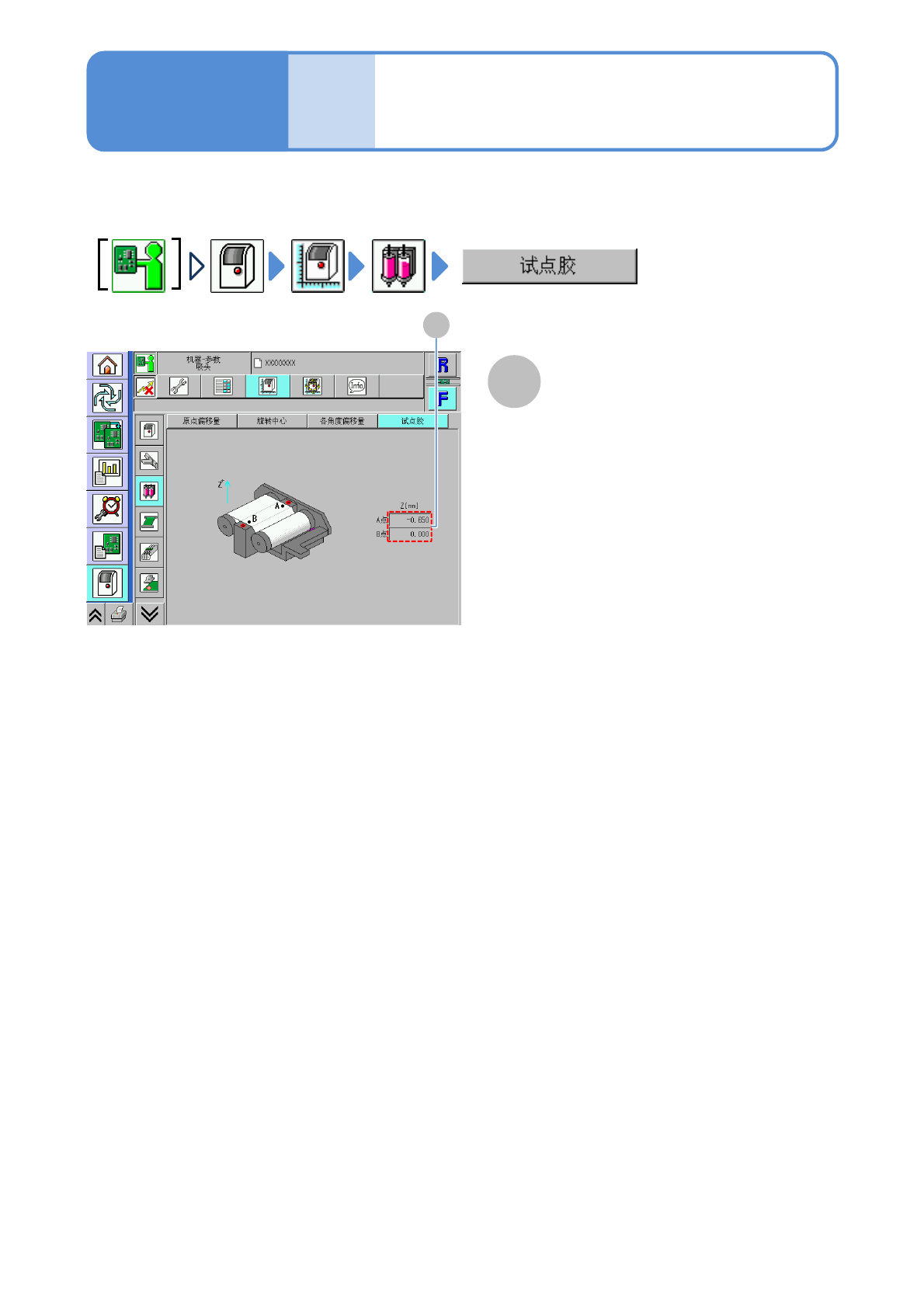

试点胶高度偏移量的确认
(点胶头)
确认试点胶的高度偏移值(校准作业的结果)。
试点胶单元的A・B点高度
Z[mm]
试点胶单元的高度方向的偏移值。
NPM-D3 EJM6DC-MB-07O-12
机器参数
操作篇
7-3-9
A
B
7-3-9

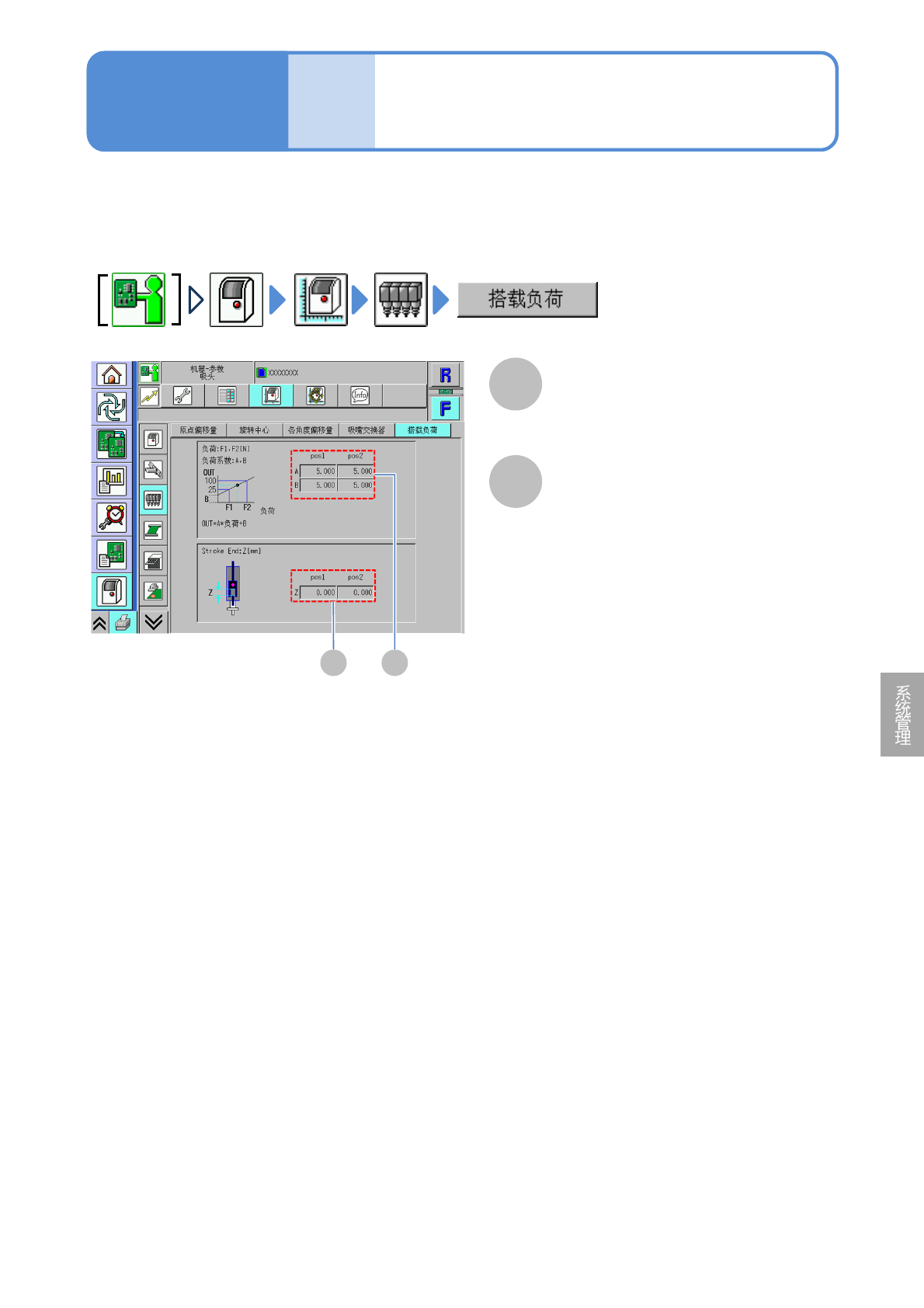

确认在负荷校正(→ 『 维修保养篇』 P.13-8-1)所设定的贴装头的贴装负荷发生时的系数。
●只有2吸嘴贴装头时可以确认。
贴装头贴装负荷系数的确认
负荷系数
各吸嘴位置的负荷系数A、B。
Stroke End
各吸嘴位置的行程距离。
AB
