NPM-D3 EJM6DC-MB-05O-05 5-3-2 -2 5 确认数据名称 5
NPM-D3 EJM6DC-MB-05O-05
5-3-2-1
为了在「2D检查编辑器」编辑数据，对使用锡膏印刷后的基板图像的摄像方法进行说明。
1
3
2
4
生产数据
和校正
校正基板的摄像 1
操作篇
5-3-2

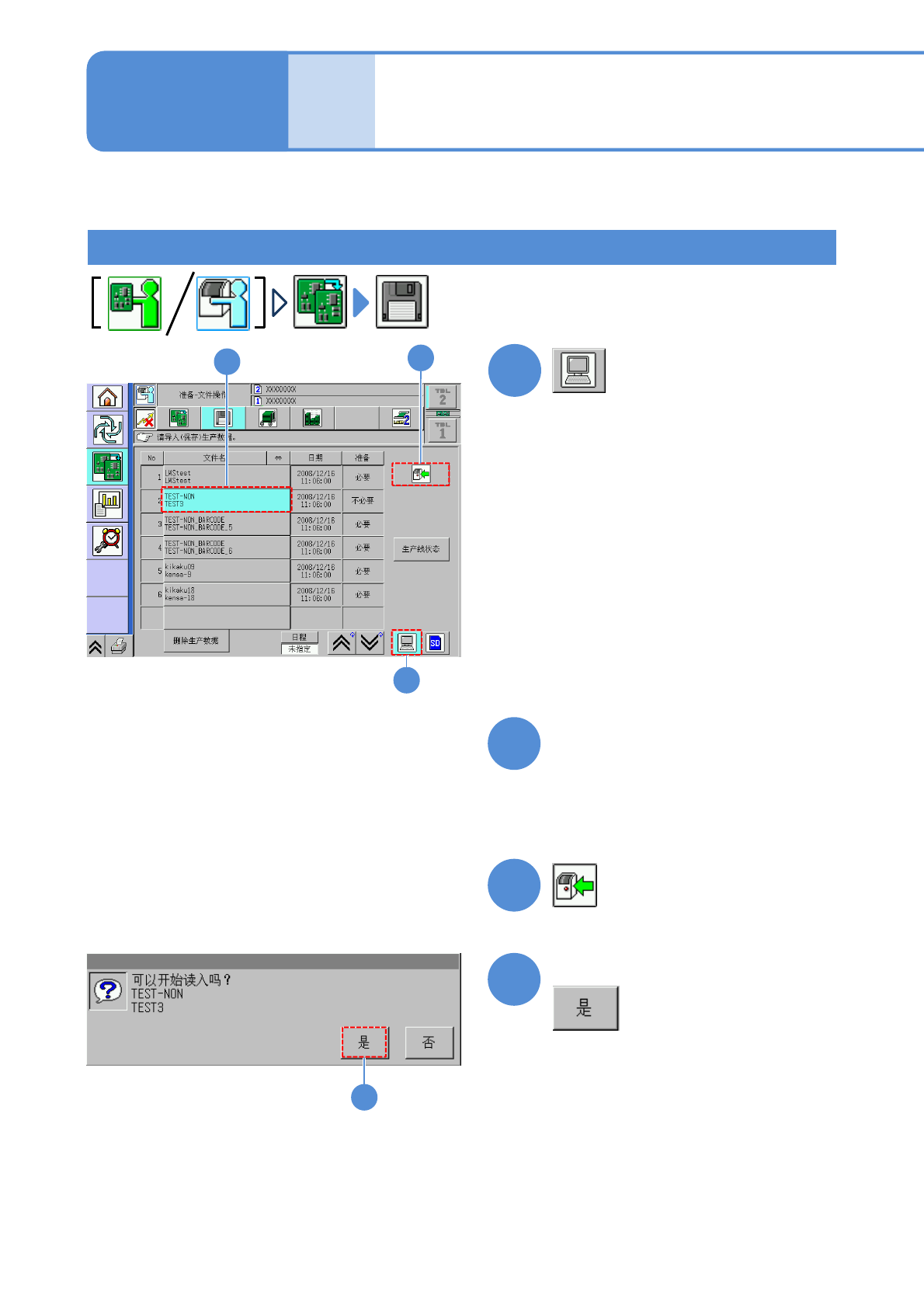

生产数据的读取
1
●器件对象切换为LNB。
(显示在LNB一览表登录的数据的文件名
称)
选择读取的文件名称
(所选择的文件名称变成浅蓝色)
●按[日期]，文件名称按照日期从新到旧
的顺序重新排列。
2
3
4
(数据开始下载)
确认提示
NPM-D3 EJM6DC-MB-05O-05
5-3-2-2
5
确认数据名称
5
NPM-D3 EJM6DC-MB-05O-05
5-3-2-3
1
1
2
+
印刷后，没有贴装元件状态的基板。
●为了设定锡膏颜色而使用。
(传入基板，开始基板整体的摄像。被拍
摄的图像保存在检查BOX )
●摄像结束后基板被传出。
●在上游侧设备没有基板时，显示提示。
3
4
2
3
4
+
+
校正基板的摄像 2
生产数据
和校正
操作篇
5-3-2
校正基板的摄像
确认提示
确认提示
