NPM-D3 EJM6DC-MB-08O-07 8-1-5 -6 智能杆式供料器 *1 ） 连 接托盘供料器 ( 选购件 ) 时的最大安装供料器数。 *2 ） 对 全部基台连接了交换台车 ( 选购件 ) 时的最大安装供料器数 。 *3 ） 可配置 17 站交换台车 ( 选购件 ) 的插槽 No. 为前侧的 6 ～ 17 、后侧的 1 ～ 12 。 供料器种类 安装间距 (mm) 连接托盘供料器 ( 选购件 ) 时的最大安装 供料器数 *…
NPM-D3 EJM6DC-MB-08O-07
规格
操作篇
8-1-5
8-1-5-5

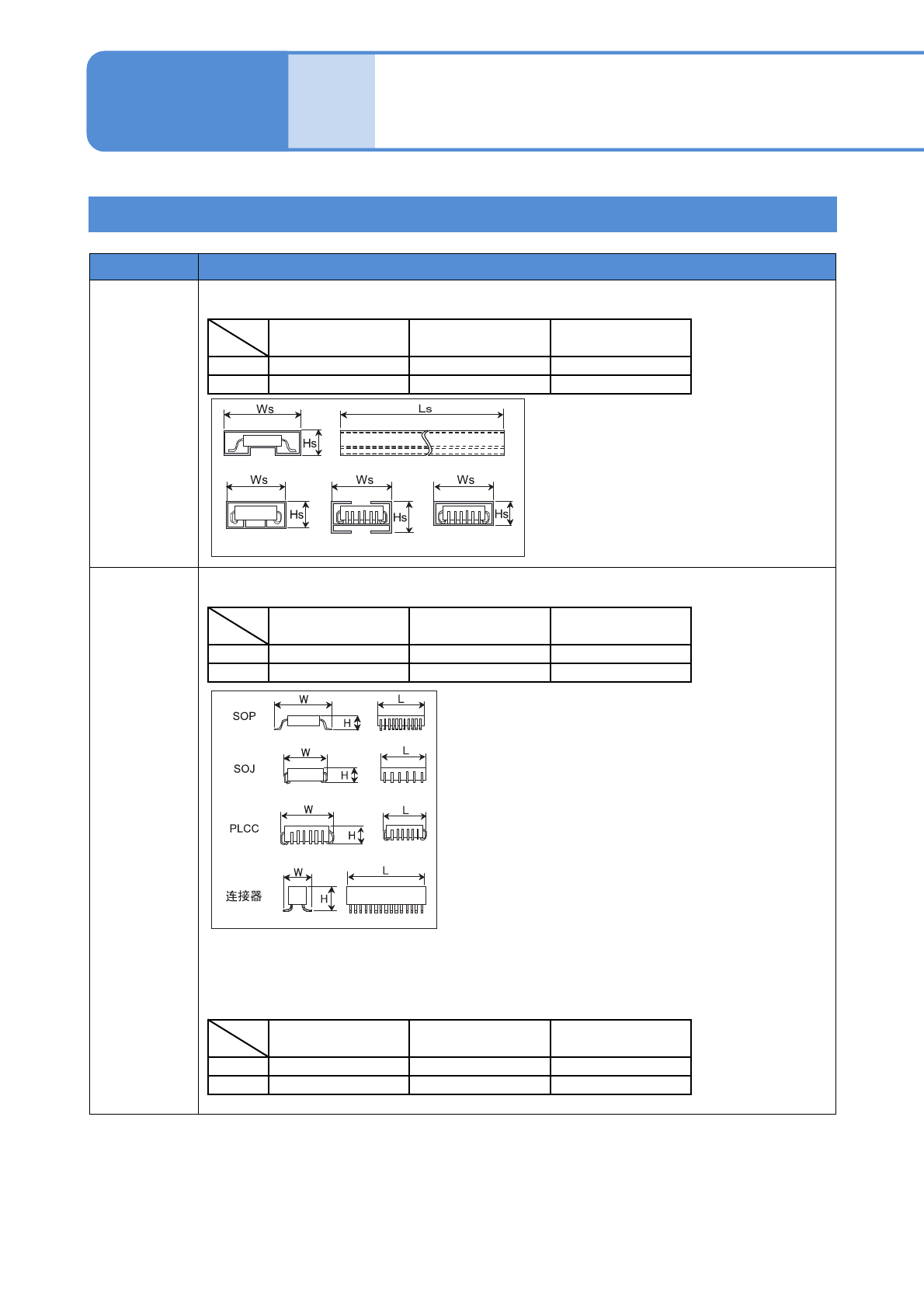

元件、托盘规格
智能供料器规格 3
项目 详细
应对的
杆式供料器
应对元件
(单位: mm)
Ws
(杆式宽度)
Ls
(杆式长度)
Hs
(杆式高度)
最小
- 300 -
最大
34 600 28
*1)
智能杆式供料器
*1)
作为供料器可应对的最大杆式高度。请遵照使用设备和贴装头构成、吸嘴的限制使用。
*2)
即使在规格尺寸范围内，根据芯片形状以及杆式形状的不同，有时无法应对。
例: 杆式的弯曲刚性较大，无法安装到供料器上时
即使倾斜杆式，元件也无法顺利输送，在中途会产生勾挂等时
*3)
特殊应对元件，我们将在研讨样品的之后，以收费方式应对。
(单位: mm)
Ws
(杆式宽度)
Ls
(杆式长度)
Hs
(杆式高度)
最小
- 300 -
最大
34 600 28
*1)
(单位: mm)
Ws
(杆式宽度)
Ls
(杆式长度)
Hs
(杆式高度)
最小
- 300 -
最大
34 600 28
*1)
■标准
*2)
■特殊
*3)
除了标准应对的芯片种类/尺寸范围以外，根据芯片以及杆式形状，有时还有可能应对下述
尺寸范围。
NPM-D3 EJM6DC-MB-08O-07
8-1-5-6
智能杆式供料器
*1） 连接托盘供料器(选购件)时的最大安装供料器数。
*2） 对全部基台连接了交换台车(选购件)时的最大安装供料器数。
*3） 可配置17站交换台车(选购件)的插槽No.为前侧的6～17、后侧的1～12。
供料器种类
安装间距
(mm)
连接托盘供料器
(选购件)
时的最大安装
供料器数
*1)
连接全部基台
交换台车(选购件)
时的最大安装供料
器数
*2)
单连
杆式供料器
42 8 16
3连
杆式供料器
84 4 8
层叠杆式供料器(S尺
寸)
*3)
42 3 6
层叠杆式供料器(L尺
寸)
*3)
84 3 6
NPM-D3 EJM6DC-MB-08O-07

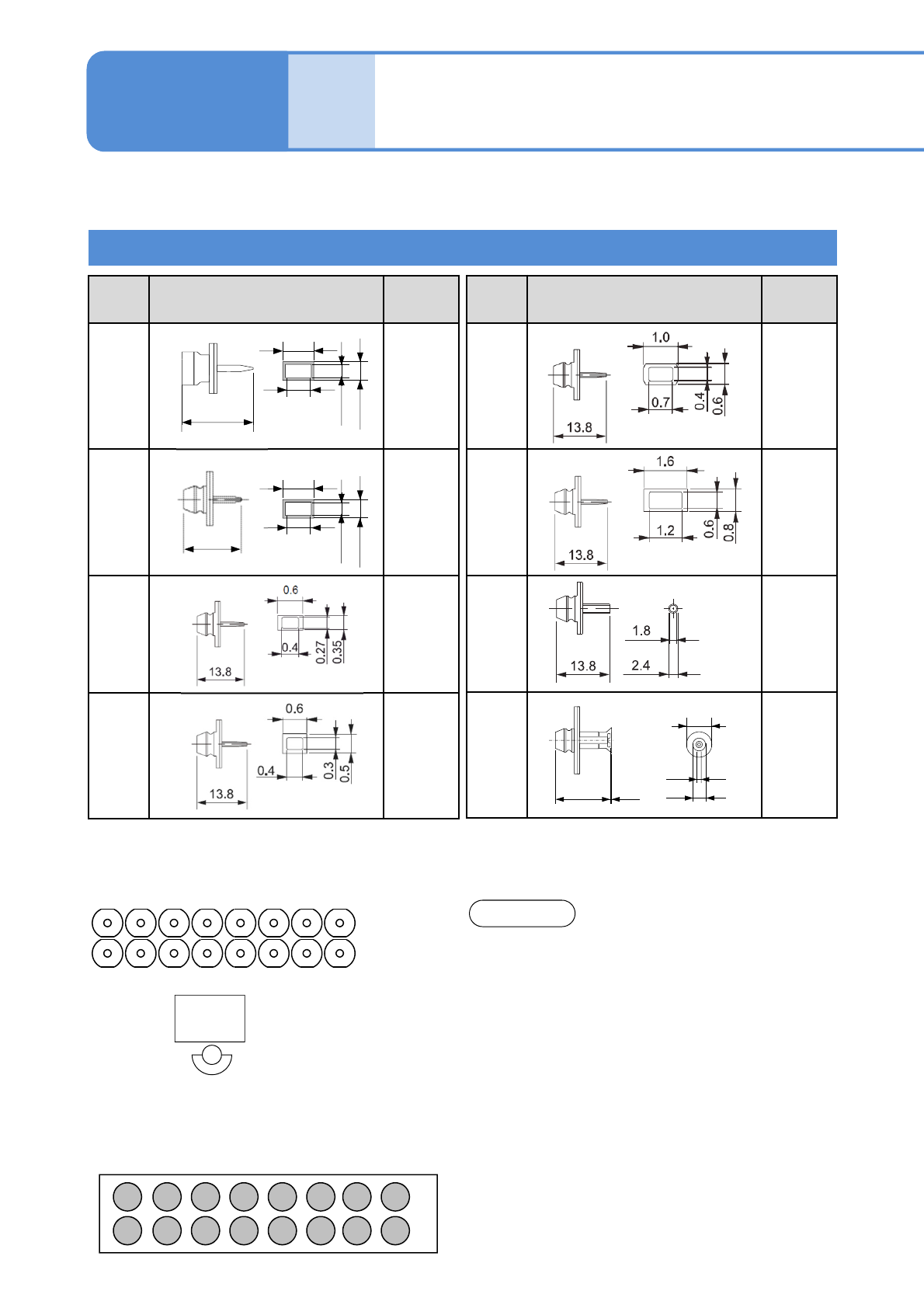

规格
吸嘴规格 1
轻量16吸嘴贴装头
设备以贴装头为单位搭载标准吸嘴，对应多样化元件。
与CM400系列可以通用。
吸嘴
No.
形状(mm)
对象元件
(代表例)
230CS
230CSN
1005R, C
1608R, C
235CS
235CSN
1608R, C
2012R, C
3216R, C
SS-Mini Tr,
Di
S-Mini Tr,
Di
240CS
240CSN
3216R, C
4532R, C
TAN-X
140S
140SN
AI 电解,
SOP
吸嘴
No.
形状(mm)
对象元件
(代表例)
276S
276SN
03015R
256CS
256CSN
0402R, C
225CS
225CSN
0603R, C
226CS
226CSN
0603R, C
1005R, C
●吸嘴编号有「C」的吸嘴，尖端是陶瓷材料的吸嘴。
●吸嘴编号有「N」的吸嘴，吸嘴边缘部分是NPM系列2D代码识别对应的吸嘴。
■可以吸着的元件尺寸和吸嘴排列
( ●: 可吸着、○ : 不可吸着)
●可吸着的元件:6 × 6 mm以下的元件
1 2 3 4 5 6
9 10 11 12 13 14
7 8
15 16
通知
操作篇
8-1-6
8-1-6-1
吸嘴排列
13.8
0.3
0.2
0.1
0.24
13.8
4
0.2
1.5
2.5
贴装头
照相机
123456
910111213
7
15
8
1614
( 本图为从上方看起时的状态)
●轻量16吸嘴贴装头用吸嘴的上述8种为标准，但
是还可使用CM系列的12吸嘴贴装头用吸嘴。
●轻量16/16/12吸嘴贴装头为共用。
03015用吸嘴(276S/276SN)为轻量16吸嘴贴装头
专用。
● 8吸嘴贴装头用吸嘴不可使用AM100用吸嘴。
●在透过识别下，有时元件的尺寸与高度受限制。
(因为会受到相邻吸嘴元件的影响)
0.39
0.32
0.17
0.3
13.8
