NPM-D3 EJM6DC-MB-07O-12 单元调整 操作篇 7-2-5 贴装头的吸嘴更换 3 支撑销用吸嘴的安装 1 ● 2 吸嘴贴装头用吸嘴，需要注 意槽的 位置。 供料器工作台侧 ●轻量 16 、 12 、 8 吸 嘴贴装头用吸嘴，按照下图方向进 行设置。 ●根据选项设定，通过 2D 代码检测出吸嘴种类，可以防止吸嘴的 错误设置。 供料器工作台侧 100 吸嘴 ( 轻量 16 、 12 、 8 吸嘴贴装头用 ) 1100 吸嘴…

100%1 / 704
NPM-D3 EJM6DC-MB-07O-12
7-2-5-4
4
+
5
选择安装吸嘴的贴装头
(按钮变成蓝色)
5
4
NPM-D3 EJM6DC-MB-07O-12
单元调整
操作篇
7-2-5
贴装头的吸嘴更换 3
支撑销用吸嘴的安装
1
●2吸嘴贴装头用吸嘴，需要注意槽的
位置。
供料器工作台侧
●轻量16、12、8吸嘴贴装头用吸嘴，按照下图方向进行设置。
●根据选项设定，通过2D代码检测出吸嘴种类，可以防止吸嘴的
错误设置。
供料器工作台侧
100吸嘴
(轻量16、12、8吸嘴贴装头用)
1100吸嘴
(2吸嘴贴装头用)
2D代码
在支撑销用吸嘴交换器设置支撑销用吸嘴
2D代码
支撑销用吸嘴
注意
元件吸着用的吸嘴和形状不同。
请把支撑销用吸嘴安装在支撑销用吸嘴交换器，元件吸着用吸嘴安装在元件吸着用吸嘴交换器。
如果发生错误安装的情况，贴装头单元的轴可能会破损。
7-2-5-5
把支撑销用吸嘴，设置在支撑销用的吸嘴交换器，安装在贴装头，对其安装方法进行说明。
NPM-D3 EJM6DC-MB-07O-12
(支撑销用吸嘴安装在贴装头)
(支撑销用吸嘴被取下，置于支撑销
用吸嘴交换器)
2A
2

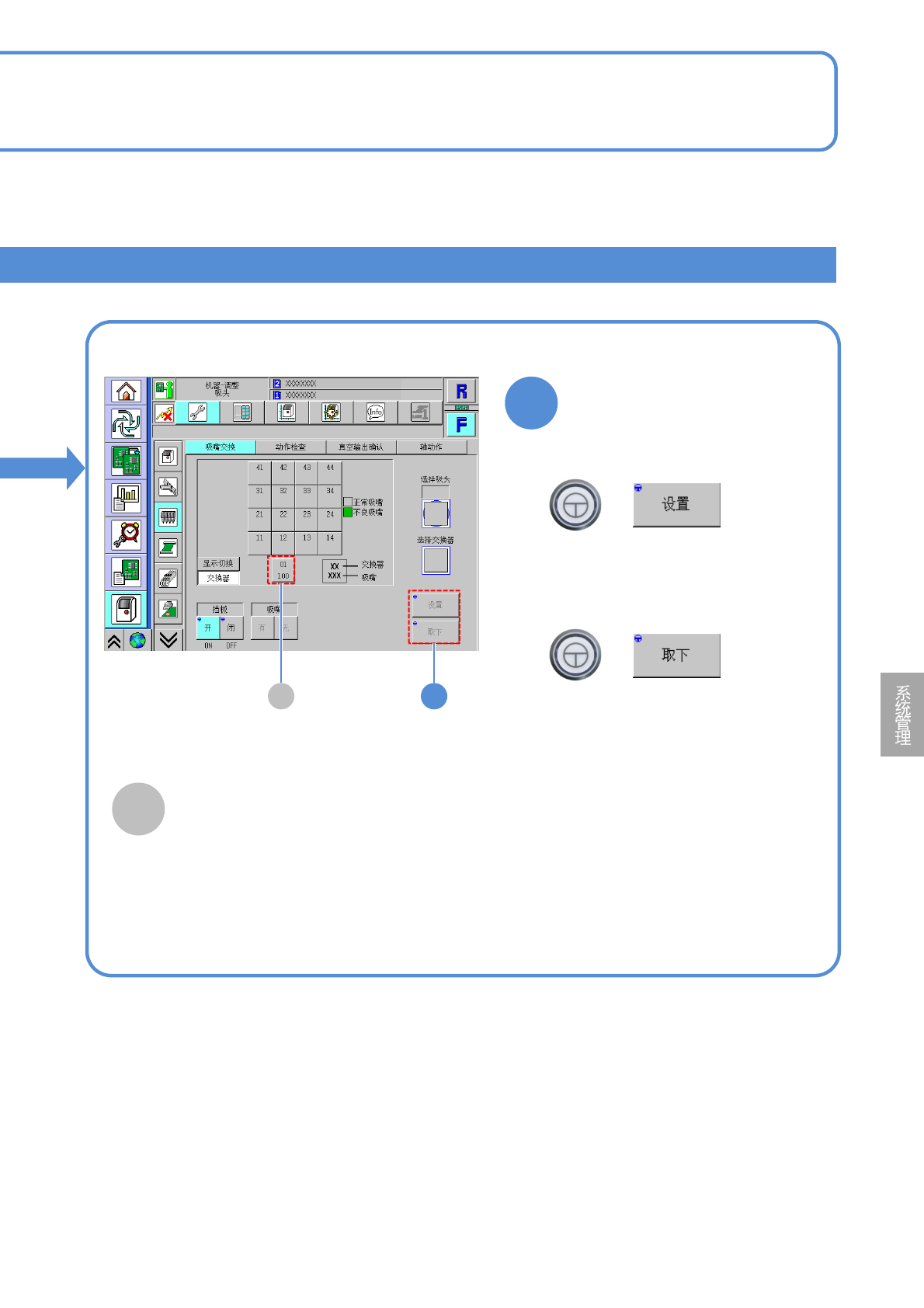

吸嘴的安装/拆卸
+
+
■安装吸嘴时
■卸下吸嘴时
A
支撑销用吸嘴交换器
支撑销自动更换功能规格时会显示。支撑销
用吸嘴的安装、拆卸时，进行选择。
7-2-5-6
