NPM-D3 EJM6DC-MB-03O-08 元件的 补充 3-3-2 使用供料器的自由配置功能，将设有 相同元件的供料器配置在工作台 内的任意插槽，即使元件用完也可以 继续 运转。 准备 : ●输入零件信息。 ( → 『支援站』使 用说明书 3 章 ) ●将 ‘ 选项 ’-‘ 供料器 ’ ( → P.7-1-1) 的“元件核对”、“供料器自由配置” 设为“ ON ”。 供料器的自由配置 在空插槽安装设置了相同元 件的供料器 元件用完…
NPM-D3 EJM6DC-MB-03O-08
3-3-1-2
3
4
7 6 5

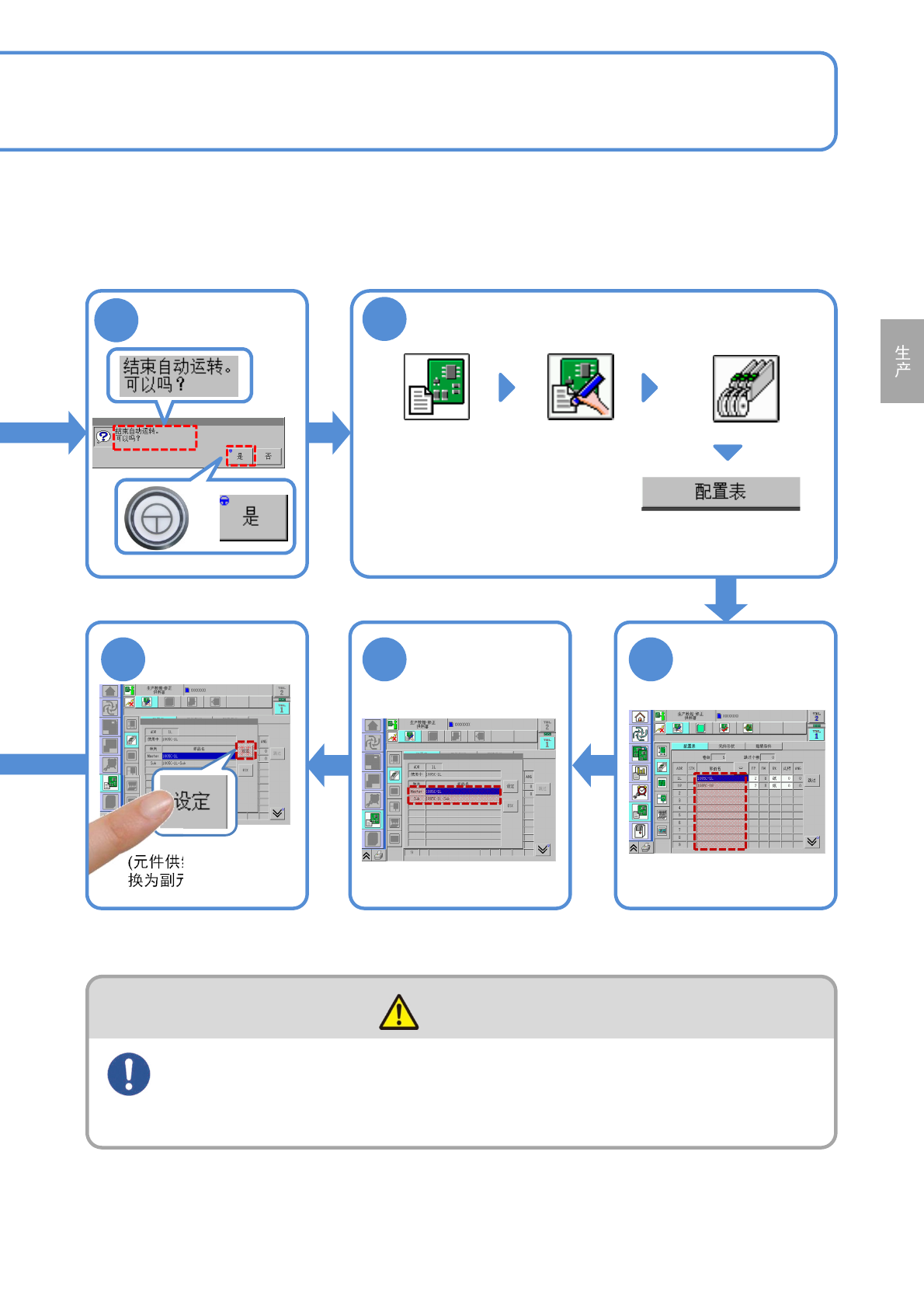

确认提示
进入数据修改画面
(数据修改)
从“供料器/托盘”层选择
配置表
选择主元件
(→P.6-1-7)
选择副元件
(元件供给处从主元件切
换为副元件)
+
注意
请勿夹住手指
(可能受伤)
●安装或卸下供料器时请注意。
NPM-D3 EJM6DC-MB-03O-08
元件的
补充
3-3-2
使用供料器的自由配置功能，将设有相同元件的供料器配置在工作台内的任意插槽，即使元件用完也可以继续
运转。
准备:●输入零件信息。(→『支援站』使用说明书3章)
●将 ‘选项’-‘供料器’ (→P.7-1-1) 的“元件核对”、“供料器自由配置” 设为“ON”。
供料器的自由配置
在空插槽安装设置了相同元
件的供料器
元件用完时的元件补充
元件用完供料器
提示消失，生产再开始
元件用完前的元件补充
元件剩余不多的供料器
在空插槽安装已设置了相同
元件的供料器
提示消失，生产再开始
操作篇
3-3-2
NPM-D3 EJM6DC-MB-03O-08
元件的
补充
3-3-3
3
1
打开供给单元门
解除夹具
5 4
更换托盘
固定托盘
2
取出托盘板
托盘内的元件用完时，请与装有新元件的托盘进行更换。
6
安装托盘板
7
关闭供给单元门
8
按供给结束按钮
(把托盘板移动到托盘箱内)
供给单元门
托盘板
夹具解除杆
托盘
夹具解除杆
夹具
供给结束按钮
托盘的更换
(托盘供料器)
操作篇
3-3-3
