NPM-D3 EJM6DC-MB-04O-05 4-3-2 -4 校正基板的摄像 ( 自动运转中的示教基板的拍摄方法 )1 在这里，对自动运转中的示教基板的 拍摄方法进行说明。 1 ( 切换到“基板拍摄” ) 1 1 1 ■变更到基板拍摄模式 ■不执行检查而拍摄时 ( “检查 OFF ”功能 ) 1. 向对象轨道搬入了基板时 : 虽然执行图像拍摄动作，但是不执行 检 查，而将全部都作为 OK 判定并实施 处理。 2. 等待基板搬入时 :…
NPM-D3 EJM6DC-MB-04O-05
4-3-2-3

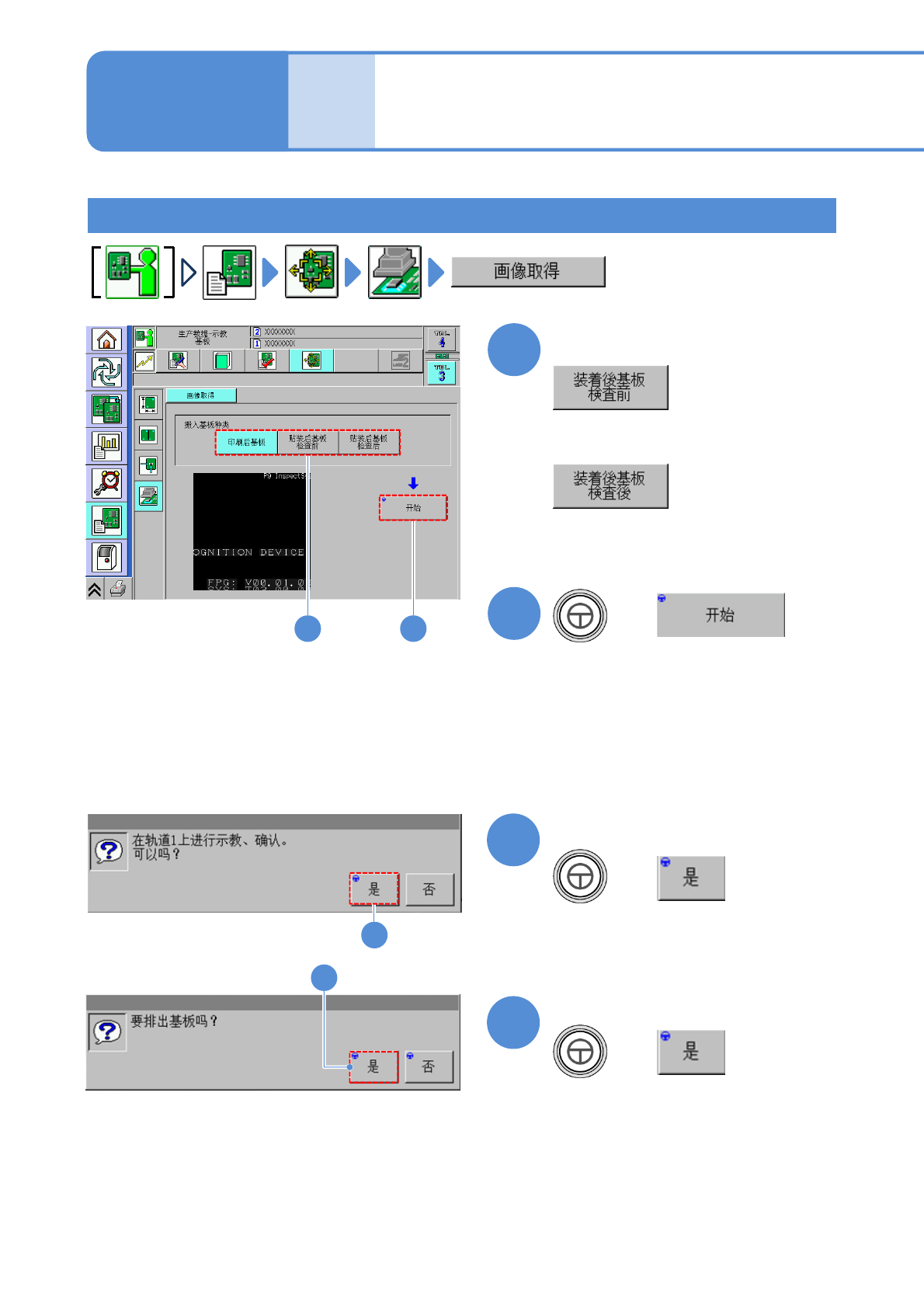

校正基板的摄像 2
生产数据
和校正
操作篇
4-3-2
校正基板的摄像
没有贴装元件状态的基板。
●为了设定基板颜色而使用。
1
(开始基板整体的摄像。被拍摄的图像保
存在检查BOX)
●摄像结束后基板被传出。
●在上游侧设备没有基板时，显示提示。
2
贴装有元件状态的基板。
●主要为了设定元件的检查参数而使用。
+
1 2
3
确认提示
4
确认提示
3
4
+
+
选择搬入基板的种类
NPM-D3 EJM6DC-MB-04O-05
4-3-2-4

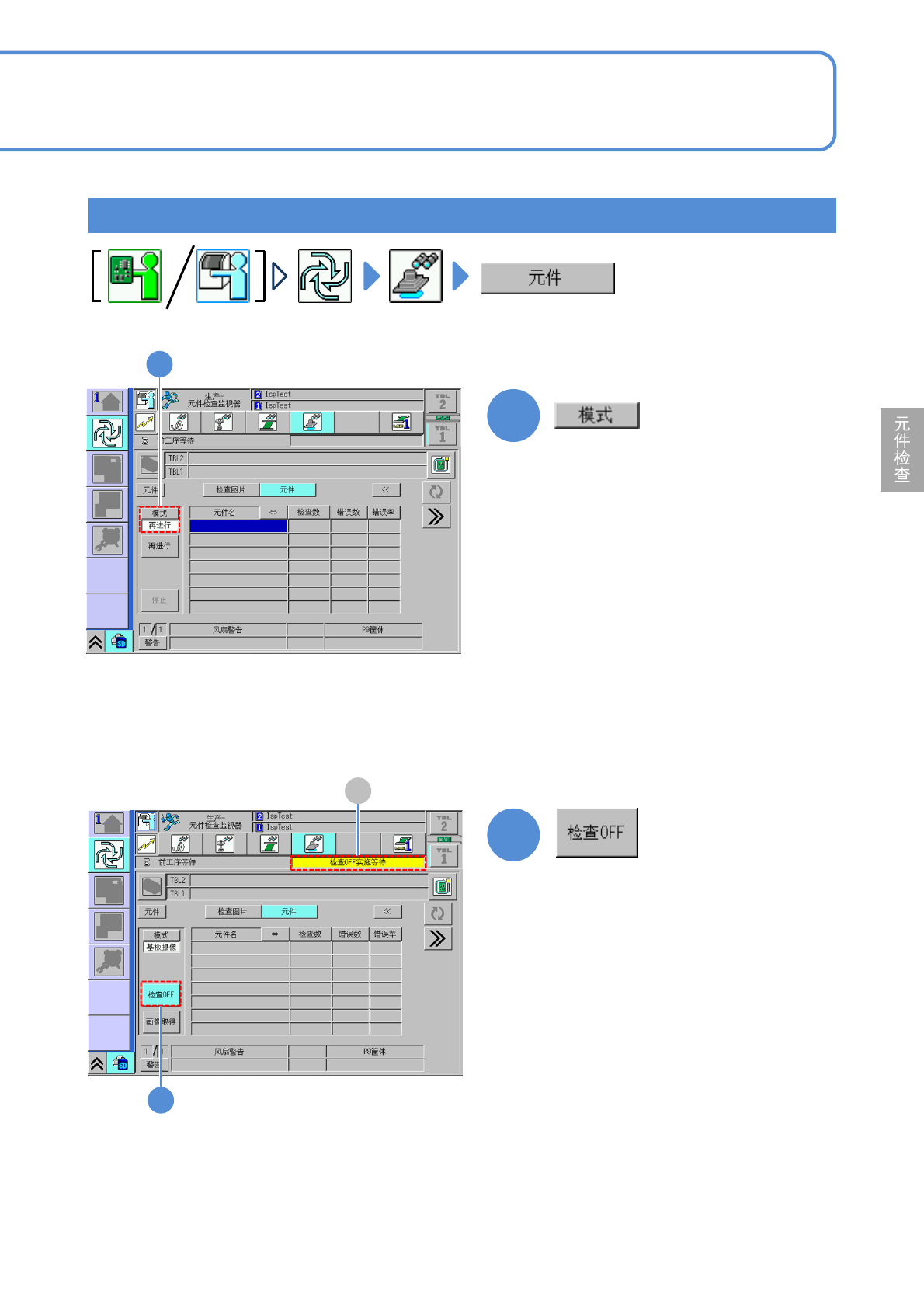

校正基板的摄像(自动运转中的示教基板的拍摄方法)1
在这里，对自动运转中的示教基板的拍摄方法进行说明。
1
(切换到“基板拍摄”)
1
1
1
■变更到基板拍摄模式
■不执行检查而拍摄时(“检查OFF”功能)
1.向对象轨道搬入了基板时:
虽然执行图像拍摄动作，但是不执行检
查，而将全部都作为OK判定并实施处理。
2.等待基板搬入时:
将在A部位上显示“等待实施检查
OFF”。
在搬入基板后，将显示“检查OFF模式
中”。
A
(将按钮设为选择状态(浅蓝色)。)
NPM-D3 EJM6DC-MB-04O-05
4-3-2-5
校正基板的摄像 3
生产数据
和校正
操作篇
4-3-2

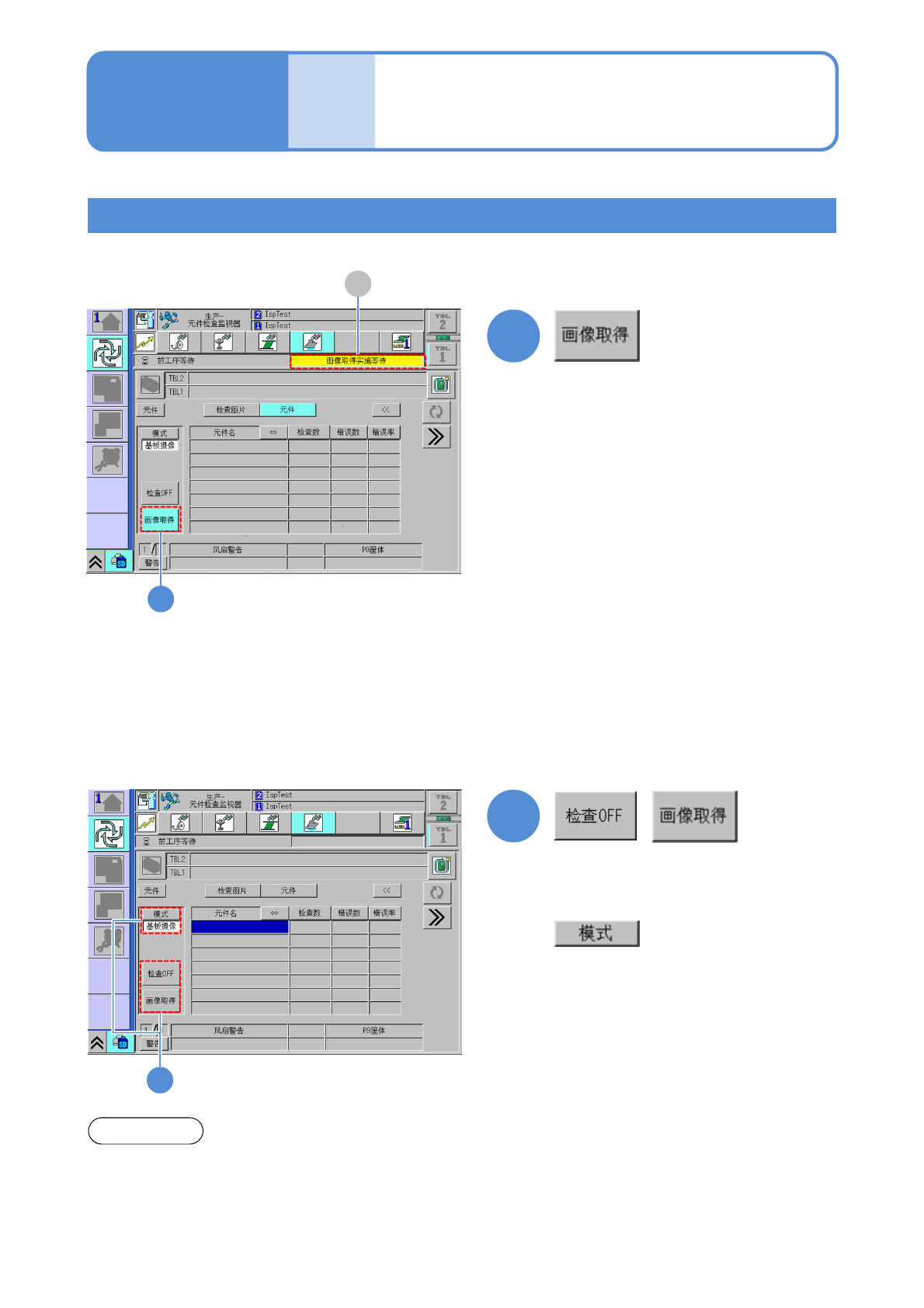

校正基板的摄像(自动运转中的示教基板的拍摄方法)2
■获取图像
1
A
1
1.向对象轨道搬入了基板时:
执行图像拍摄动作，并获取在检查编辑
器进行示教所需的基板图像。
在设定按钮之后，针对搬入的基板，处
理转为有效。
2.等待基板搬入时:
将在A部位上显示“等待实施图像获
取”。
在搬入基板之后，将显示“图像获取模
式中”。
* “检查OFF”和“获取图像”都处于被选
择状态时:
在等待基板搬入下，将显示“检查OFF/
等待实施图像获取”。
在搬入基板后，将显示“检查OFF/图像
获取模式中”。
■设定的清除
(将按钮设为选择状态(浅蓝色)。)
1
1
(将按钮设为非选择状态(灰色)。)
或者
(切换到“再投入”)
注意
基板图像的获取处理，因为图像合成处理需要较多的处理时间，因此循环时间将变长。
