概要
对搭载检查头(元件检查)的NPM-D3系统的标准构成进行说明。
系统构成
操作篇
4-1-2
■类型1
把再投入传送带设置在配备有检查头(元件检查)的设备之前，或者把检查排出传送带设置在装备有检查头(元件
检查)的设备之后。
●再投入传送带：再次投入修理后的基板。
●检查排出传送带：发生元件检查不良现象时，进行部位的确认、基板修理、再投入的登录作业。
NPM-D3
网版印刷机 回流焊
NPM-D3
再投入
传送带
检查排出
传送带
条形码扫描器
(基板的再投入)
选购件显示器
LWS LNB
(基板流向)
DGS
贴装头
检查头
(元件检查)
■主要周边设备的说明 (以后，以该表词语作为简称使用)
No.
名称 说明
1 DGS (Data Generation System)
进行生产数据的新建编制和编辑。
2 LNB (Line Network Box)
保存从NPM-D3获得的生产信息。
(检查结果信息等)
3 LWS (Line Work Station)
进行生产中的检查数据的编辑和调谐。
4
选购件显示器
*1)
显示需要修理的不良部位，支援修理作业。
5
条形码扫描器
*2)
不良基板修理后，从再投入传送带传入时读取条形码。
6
再投入／检查排出传送带
*1)
进行修理基板的再投入／不良基板的取出。
*1)
请客户准备的机器
*2)
NPM-D3标准选项机器 (只限有线类型可使用)
修理后基板的再投入的运作时，需要上述4、5、6的机器。(→P.4-5)
NPM-D3 EJM6DC-MB-04O-05

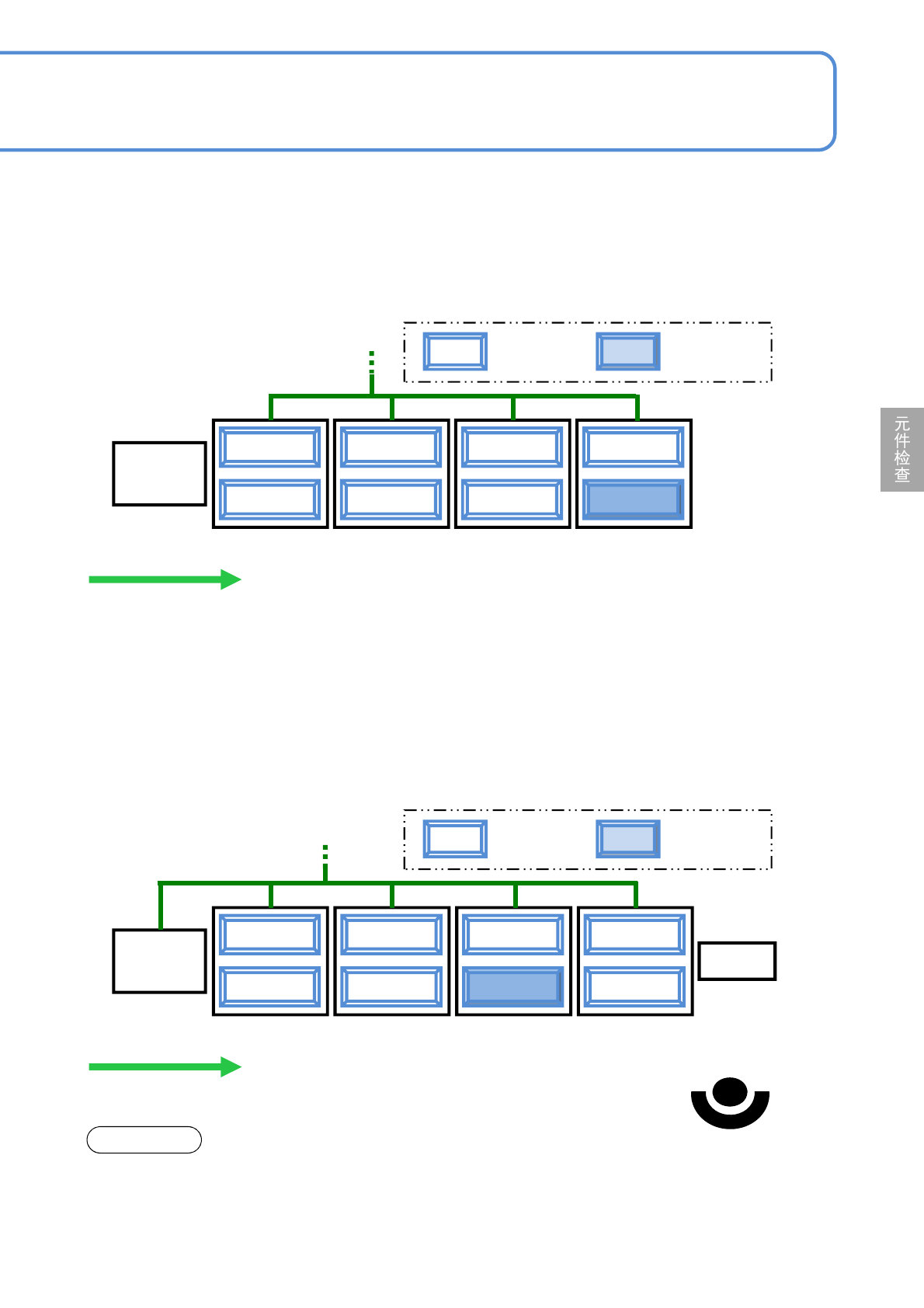

■类型2
缩短生产线长度为主要目的，进行再投入作业和基板的修理作业的检查排出传送带没有配置。
●装备锡膏检查的检查头的设备设置再生产线先端时(→P.5-1-2)
4-1-2-2
NPM-D3
网版印刷机
NPM-D3
(基板流向)
贴装头
检查头
(元件检查)
NPM-D3 NPM-D3
■类型3
把装备检查头(元件检查)的设备设置在生产线最后端起第二台的位置。
●需要进行异物检查的元件，在卷盘类型和托盘类型混和时的配置如下。
但是，在下游工程贴装的元件，贴装后不可进行元件检查或再投入作业。
●把装备锡膏检查的检查头的设备，设置再生产线先端时(→P.5-1-2)
注意
卷盘
NPM-D3
网版印刷机
NPM-D3
检查排出
传送带
(基板流向)
贴装头
检查头
(元件检查)
NPM-D3
托盘
NPM-D3
(基板的取出、修理)
●为了通过检查排出传送带进行基板修理或取出作业，生产线中的检查排出传送带的设置位置需要在LNB进行
设定。在LNB的「LNB构成信息」，请在生产线中的检查排出传送带的位置设定「排出传送带」。有关设定
方法请参阅(→ [LNB] 使用说明书 第4章)
