校正基板的摄像(自动运转中的示教基板的拍摄方法)2
■获取图像
1
A
1
1.向对象轨道搬入了基板时:
执行图像拍摄动作，并获取在检查编辑
器进行示教所需的基板图像。
在设定按钮之后，针对搬入的基板，处
理转为有效。
2.等待基板搬入时:
将在A部位上显示“等待实施图像获
取”。
在搬入基板之后，将显示“图像获取模
式中”。
* “检查OFF”和“获取图像”都处于被选
择状态时:
在等待基板搬入下，将显示“检查OFF/
等待实施图像获取”。
在搬入基板后，将显示“检查OFF/图像
获取模式中”。
■设定的清除
(将按钮设为选择状态(浅蓝色)。)
1
1
(将按钮设为非选择状态(灰色)。)
或者
(切换到“再投入”)
注意
基板图像的获取处理，因为图像合成处理需要较多的处理时间，因此循环时间将变长。
NPM-D3 EJM6DC-MB-04O-05
4-3-2-6
NPM-D3 EJM6DC-MB-04O-05
照明状态的确认(通常无需)
只在标准的照明状态下有不易检查元件时，使用照明调整功能。
把检查头移动至元件位置，边确认图像，边将照明调整到最容易检查每个元件的条件(对比度明确的状态)。调
整的照明条件适用于检查条件时，请通过2D检查编辑器设定每个元件的照明条件(→『NPM-DGS 2D检查编辑
器』)
生产数据
和校正
校正基板的摄像 4
操作篇
4-3-2
4-3-2-7
1

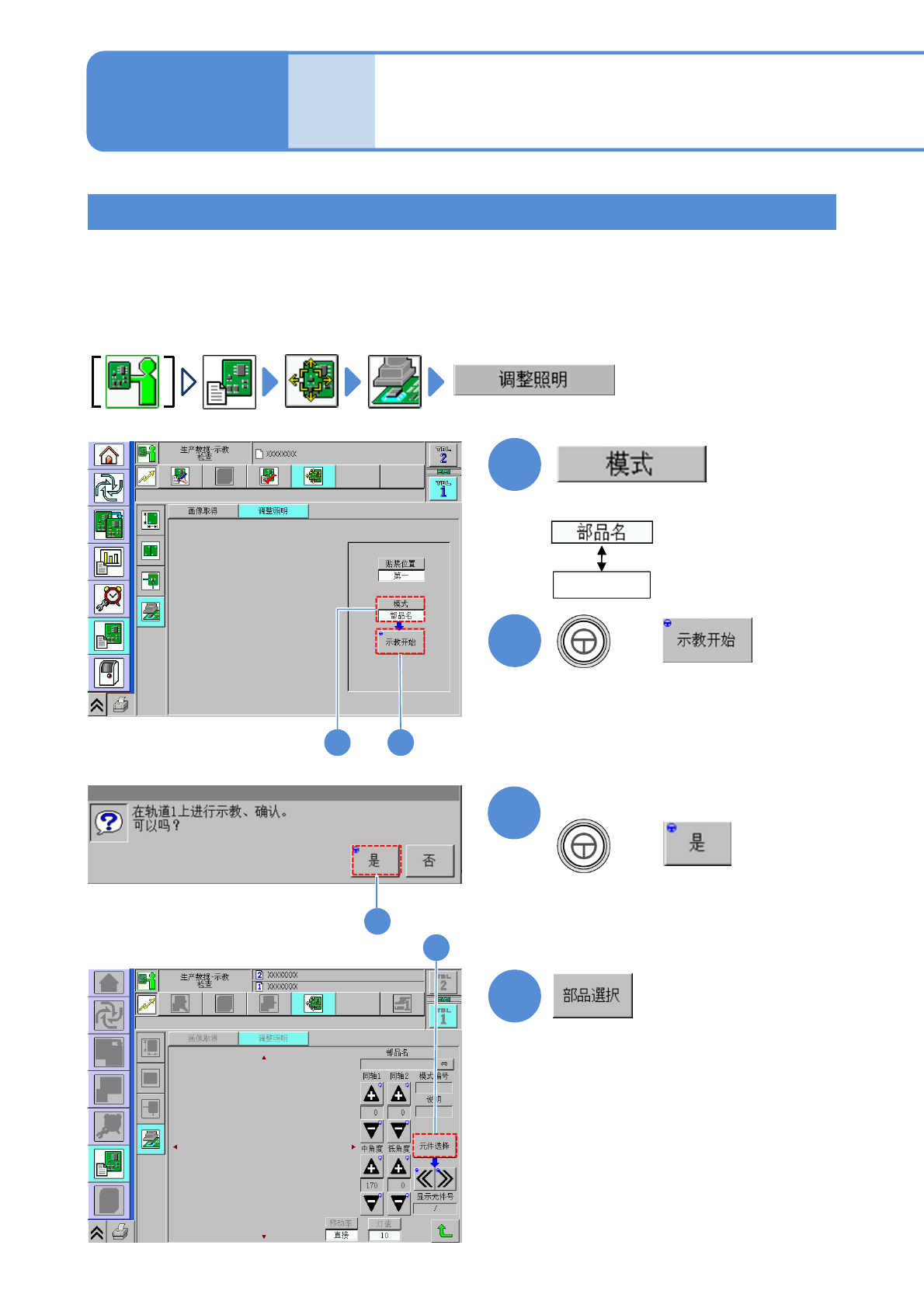

■模式是元件名称时
1
1 2
1
2
说明
●选择元件搜索模式。
+
(基板被传入，显示元件搜索／图像确认
画面)
●在上游侧设备没有基板时，显示提示る。
确认提示
3
3
+
