VM 102 20 23.0 721 - 99 - 12.2 空气投入部 后 侧 30PM (NITTO KOHKI) 30SM (NITTO KOHKI) 工厂侧管道连接 直径 : Rc3/8 气压软管 ( 选购项 ) 客户准备 附属于设备
VM102 2023.0721
- 98 -

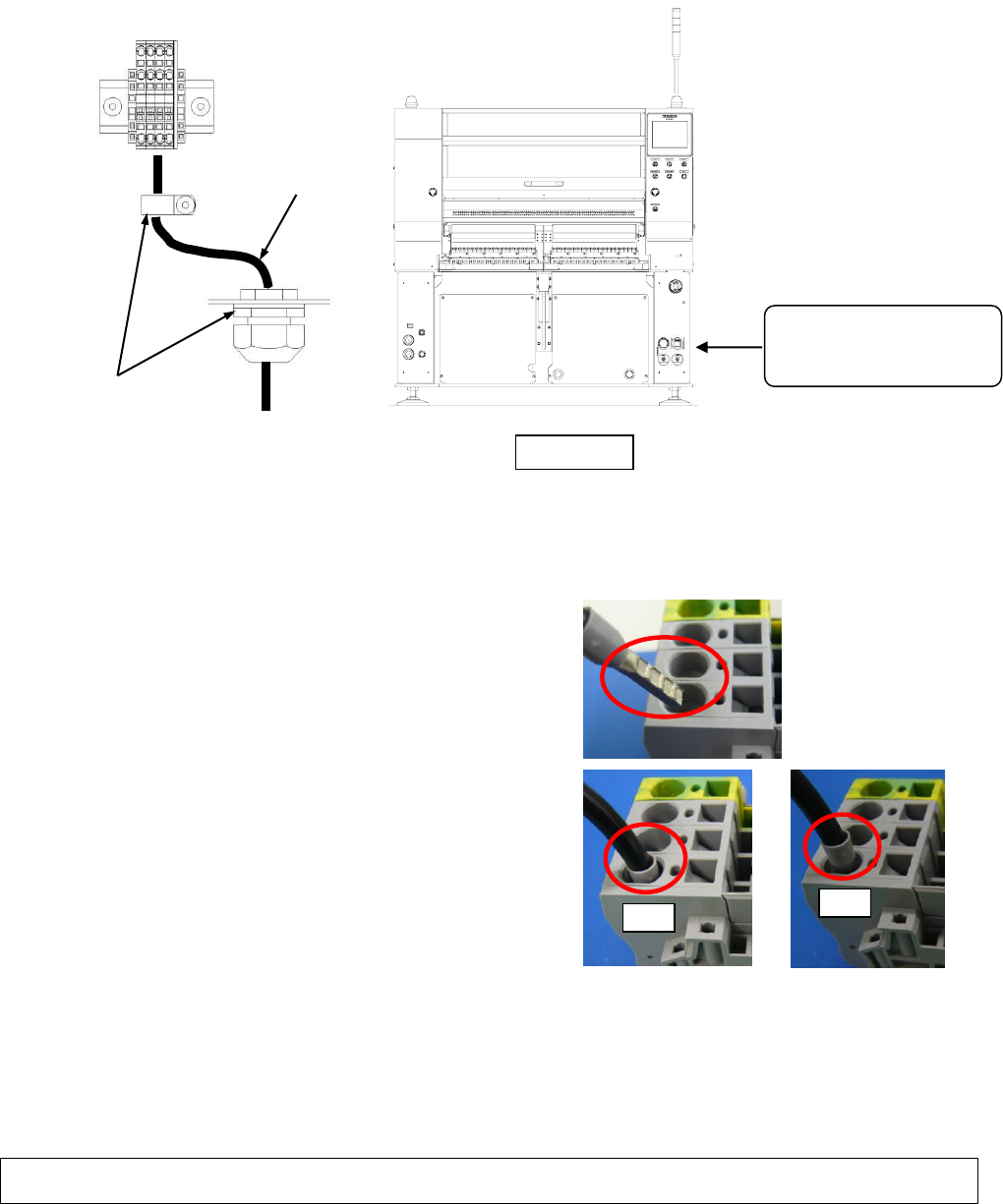

12. 电源・空气投入部
12.1
电源投入部
■ 电源使用 4 芯电缆，是 3.5 mm
2
~ 5.5 mm
2
范围的电缆，并且使用专用工具进行连接。
■ 如下图所示，请采用在 2 处夹钳电缆的方法进行配线。
1. 电缆外经尺寸: φ13.5 mm ~φ18.0 mm
2. 请必须用电缆夹具固定电缆，不使其被拖拉(100 N)， 转动而发生移动。
■ 端子台连接时的注意
端子连接管脚(推荐)
生产厂家: Phoenix Contact
型号: 3.5 mm
2
~ 4.0 mm
2
AI 4-12 GY
5.5 mm
2
~ 6.0 mm
2
AI 6-12 YE
1. 请将套头端子的凹凸部分与端子台并行插入。
2. 请确认套头端子是否确实插入。
3 不使用套头端子时，请确认芯线和插入状态。
Remarks
• 请客户准备电源电缆。
OK
NG
电缆夹具
端子台
电缆
前 侧
电源投入部
端子台
(
在罩内侧
)
VM102 2023.0721
- 99 -
12.2
空气投入部
后 侧
30PM
(NITTO KOHKI)
30SM
(NITTO KOHKI)
工厂侧管道连接
直径
: Rc3/8
气压软管
(选购项)
客户准备
附属于设备
VM102 2023.0721
- 100 -
13.
尺寸图
(
单位
: mm)
Remarks
• 上述示图的缩小比例与实际机器在严格上讲，并不完全一致。
在研讨生产线构成和尺寸时，请另行索取资料。
• 本机下部如有设置通风道等时，请确保与主体间空隙保持 40 mm 以上。
托盘供料器规格
（固定供给部
+
托盘供料器）
托盘供料器规格
（交换台车
+
托盘供料器）
5.3
5.3
2 000
1 500
1 515 (传送带长度)
1 504.4 (罩外形)
900
(基板传送基准)
前 侧
卷盘支架
交换台车
托盘供料器
1 055
954
1 004
基板传送基准
300
255
1 958
2 513
1 209
1 304
前 侧
Air
电源
2 372
卷盘支架
1 068
1 304
207
100
1 055
954
1 004
基板传送基准
300
114
1 958
卷盘支架
托盘供料器
108
318
