VM102 2023.0721
- 10 -
项 目
内 容
基板替换时间
3.8 s (背面有贴装元件时)
3.4 s (背面无贴装元件时)
对象基板
基板尺寸
50 × 50 mm ~
330 × 250 mm
贴装可能范围
50 × 44 mm ~
330 × 244 mm
基板厚度
0.3 mm ~ 8.0 mm
基板重量
1.5 kg 以下 (实装后的状态，包括载体重量。)
流向
左→右、左←右 (选择规格)
基准
※ 与 NPM 系列,AM100 连接时，请另行商洽。

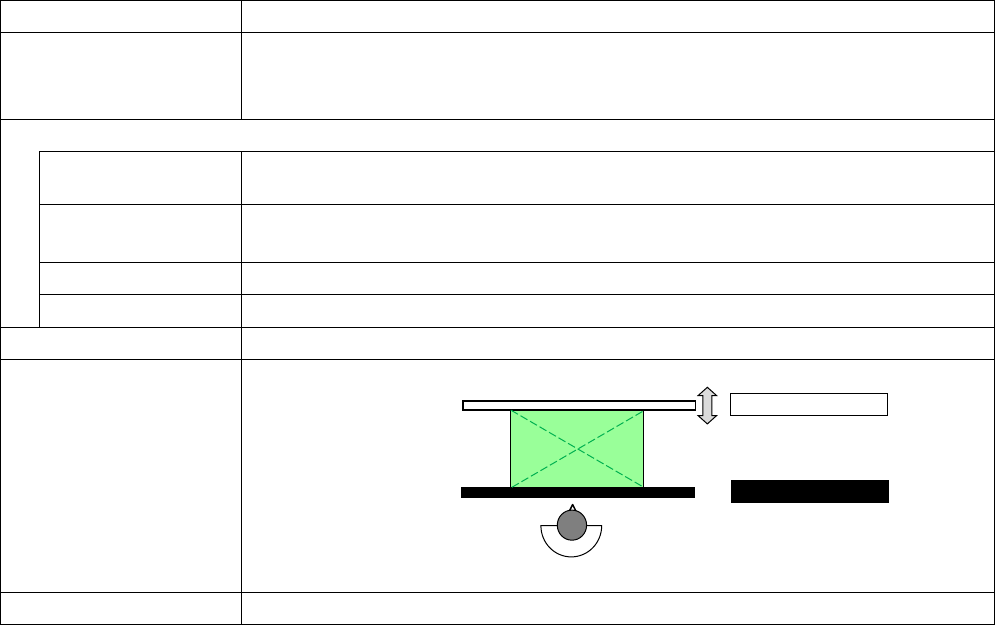

基板传送高度
900 mm ~ 920 mm
可动轨道
基准
轨道
前侧
VM102 2023.0721
- 11 -
项 目
内 容
元件供给部
・ 编带
4 mm Max. 160 站 : 薄型单式编带供料器
8 mm Max. 160 站 : 双式/薄型单式编带供料器(小卷盘)
Max. 80 站 : 双式/薄型单式编带供料器(大卷盘)
12/ 16 mm Max. 80 站
24/ 32 mm Max. 40 站
44/ 56 mm Max. 24 站
72 mm Max. 20 站
88 mm Max. 16 站
104 mm Max. 12 站
・ 单式杆状供料器
Max. 40 站
・ 3 站杆状编带供料器
Max. 20 站
・ 托盘 Max. 20 个
・ 自动供料器
Max. 160 站: 使用自动供料器的附件时
VM102 2023.0721
- 12 -
■ 吸着限制规格
※ 关于面向元件供给部的编带供料器配置，
由于可以吸着的吸嘴位置受到限制，所以会存在发生吸着限制的槽。
另外，关于托盘供料器，根据托盘尺寸、元件尺寸等组合，也可能会发生吸着限制。
有关详情，请参阅下表。
项 目
吸着限制领域
吸嘴位置
供料器槽
台车 / 固定供给
（前左侧）
POS 7, 14
01
～
03
POS 6, 13
01
～
02
POS 5, 12
01
POS 4, 11
-
POS 3, 10
POS 2, 9
-
POS 1, 8
-
台车 / 固定供给
（前右侧）
POS 7, 14
-
POS 6, 13
-
POS 5, 12
-
POS 4, 11
-
POS 3, 10
20
POS 2, 9
18
～
20
POS 1, 8
16
～
20
固定供给
（后左侧）
POS 7, 14
16
～
20
POS 6, 13
18
～
20
POS 5, 12
20
POS 4, 11
-
POS 3, 10
-
POS 2, 9
-
POS 1, 8
-
固定供给
（后右侧）
POS 7, 14
-
POS 6, 13
-
POS 5, 12
-
POS 4, 11
-
POS 3, 10
01
POS 2, 9
01
～
02
POS 1, 8
01
～
03
托盘
（前右侧）
POS 7, 14
-
POS 6, 13
-
POS 5, 12
-
POS 4, 11
-
POS 3, 10
-
POS 2, 9
-
POS 1, 8
-
