7.2
识别标记
基板识别标记，需要基板的 2 个对角位置。
■ 基板识别标记规格
标准标记形状和尺寸
标记形状
尺 寸
○
φ0.5 mm ~ φ1.6 mm
△(正三角形)
一边长度是 0.5 mm ~ 1.6 mm
□
纵横 0.5 mm ~ 1.6 mm
纵横 0.5 mm ~ 1.6 mm
所谓尺寸的纵横，指标记所外接的四角形的尺寸
标记材质和
电路图形
基板识别补正，根据与标记和电路图形(导电体图形)的位置关系而定。
因此，对补正精度来讲，标记必须与电路图形的工程材质相同。
标记材质和
基板质地的画像条件
基本上，标记识别依靠照明的反射光强度来进行，因此标记材质和基板质地需要具有一
定的对比度。
此反差，会因电镀状态，氧化状态，表面高度，偏差，镜面性，保护物质，干扰光大变
化，需要评价对象标记。

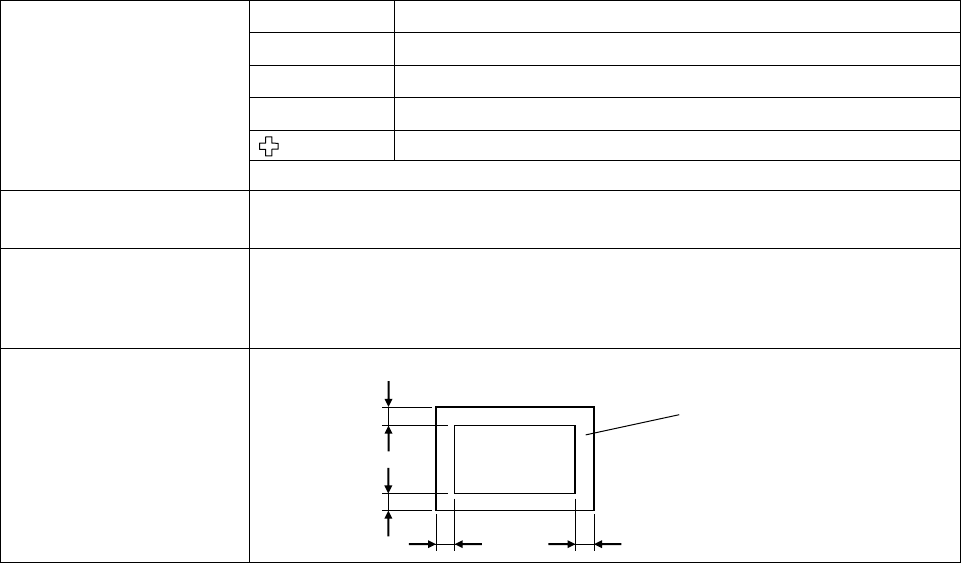

标记尺寸和背景
标记的背景，需要与标记所相异的一定尺寸以上的不干涉区域。
不干涉区域
a
≧
0.2 mm
以上
标记不一定必须为黑色。
标记
a
a
a
a
VM102 2023.0721
- 60 -
7.3
基板待机条件

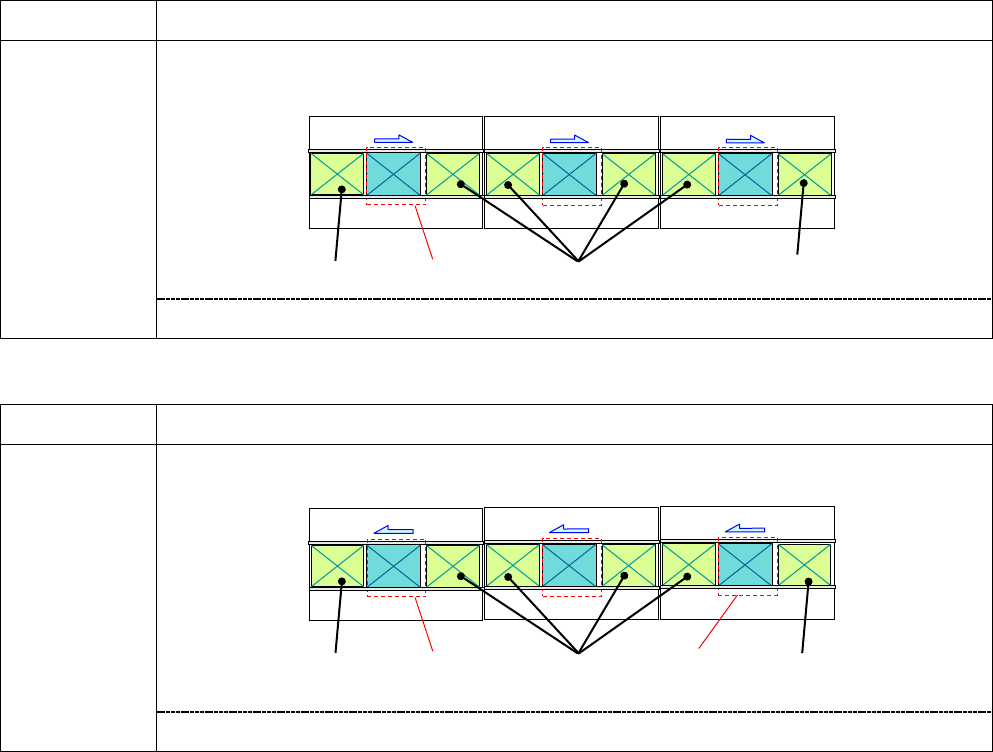

VM102 生产线的基板待机位置，根据基板 L 尺寸(流向尺寸)如下。
■ 标准传送带规格(左→右流向)
基板长度: L
内 容
50 mm ≦ L
≦ 330 mm
在贴装位置的上游侧可待机 1 片。
■ 标准传送带规格(左←右流向)
基板长度: L
内 容
50 mm ≦ L
≦ 330 mm
在贴装位置的上游侧可待机 1 片。
贴装位置
待机基板
待机基板
VM102 VM102 VM102
待机基板
贴装位置
待机基板
待机基板
VM102 VM102 VM102
待机基板
贴装位置
VM102 2023.0721
- 61 -
8.
标准主体构成
项 目
内 容
数 量
主 体
1 套
附属品
系统磁盘
・机器系统/识别系统/LNB 系统 (DVD-ROM)
・机器参数 SD 卡
・安装系统 SD 卡
・密码变更用 SD 卡
各 1 套
基板支撑销
20 个
使用说明书
零件一览表
电气配线图
1 套/生产线
