VM 102 20 23.0 721 - 81 - C-3 希望在传送带上整列排 出 NG 元件。 Customer 工作台 元件排出传送带 元件对应尺寸 Max. W 42 × L 60 mm T = 1 mm ~ 10.5 mm 元件的形状 ① 水平面放置时， 在下面不可有超 0.3 mm 的空隙。 ② 与高度相比底面小等情 况，不易颠倒的形状。 在排出识别为 NG 元件时使用。 在托盘供料器的工作台不可安装。 会占有 5 条供料器…
VM102 2023.0721
- 80 -

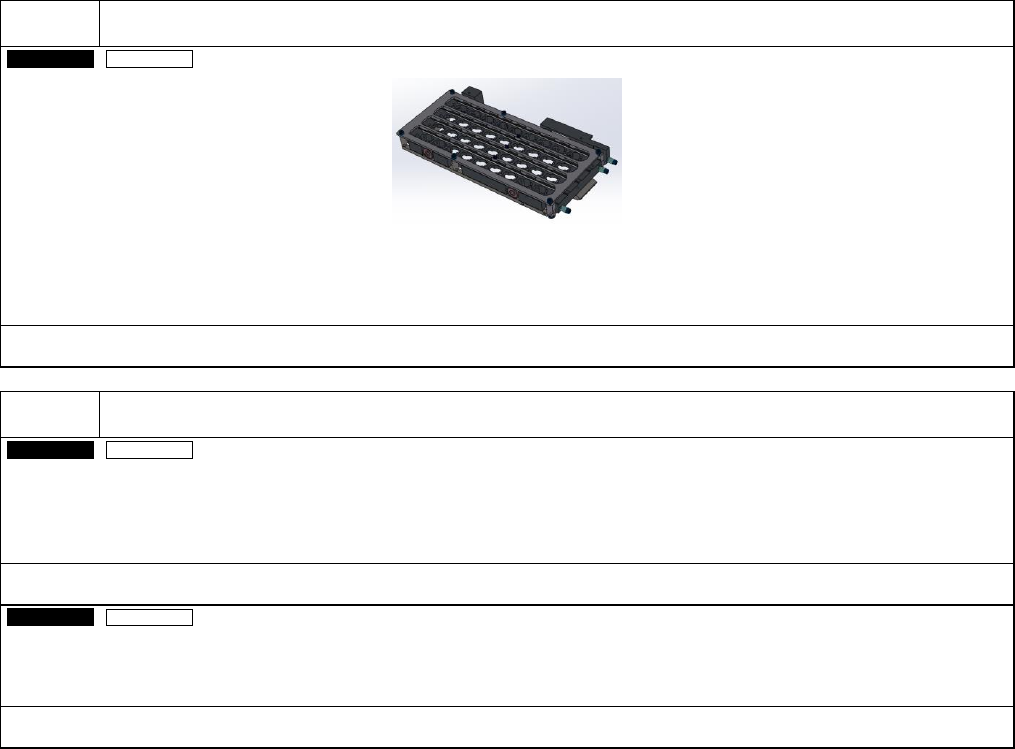

C-1
希望准备吸嘴交换器的备品。
Customer
机器整体
・
小吸嘴用吸嘴交换器
(
小吸嘴
9
个ｘ
4
列＝
36
个
)
・
MIX
吸嘴用吸嘴交换器
(大吸嘴
5
个ｘ
1
列＝
5
个、小吸嘴
9
个ｘ
2
列＝
18
个)
・
与
AM100
通用。
(AM100
的大吸嘴用吸嘴交换器不能使用。
)
C-2
希望准备元件识别用相机的备品。
On-site
机器整体
预备多功能识别相机: 类型
1
预备多功能识别相机: 类型
2
预备多功能识别相机: 类型
3
(付带侧面照明)
・
与
AM100
通用。
On-site
机器整体
预备侧面照明
・
BGA/ CSP
的焊锡球识别时，是必需照明。(多功能识别相机专用)
VM102 2023.0721
- 81 -

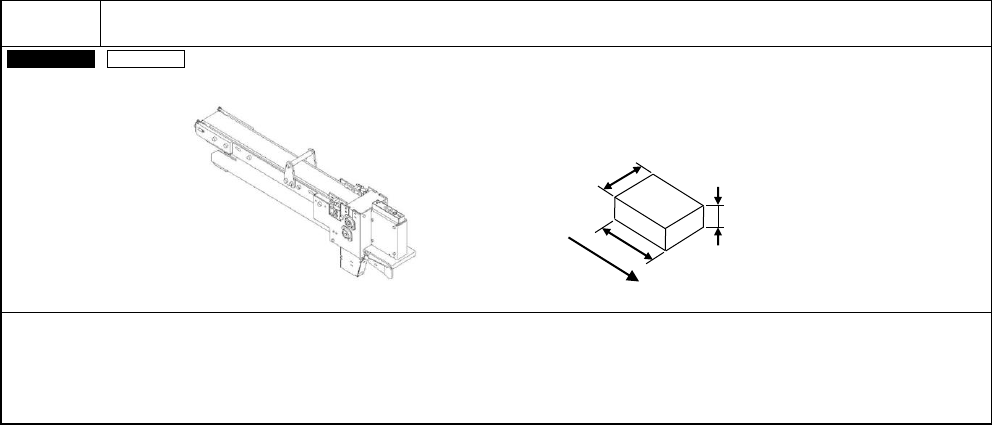

C-3
希望在传送带上整列排出
NG
元件。
Customer
工作台
元件排出传送带
元件对应尺寸
Max. W 42 × L 60 mm
T = 1 mm ~ 10.5 mm
元件的形状
①
水平面放置时，
在下面不可有超
0.3 mm
的空隙。
②
与高度相比底面小等情
况，不易颠倒的形状。
在排出识别为 NG 元件时使用。
在托盘供料器的工作台不可安装。
会占有 5 条供料器槽。
与 NPM 系列可通用。
传送带方向
W
T
L
VM102 2023.0721
- 82 -
C-4

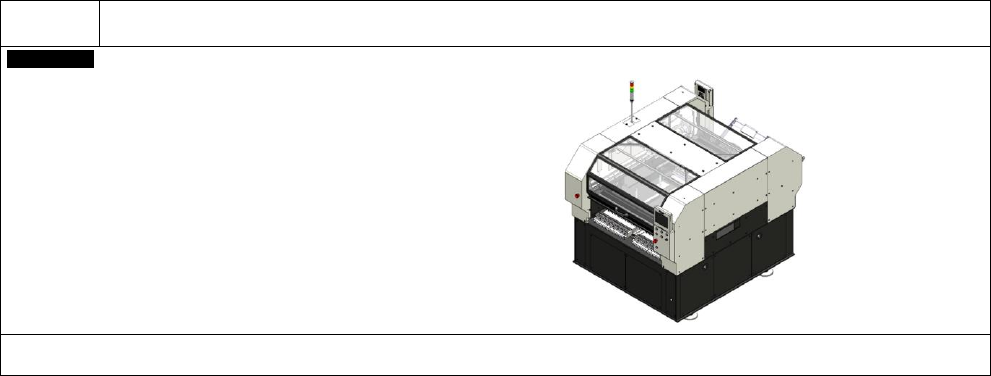

希望从后侧也可以进行操作。
On-site
后侧操作面板对应单元
在后侧需要操作面板时，请选择。
