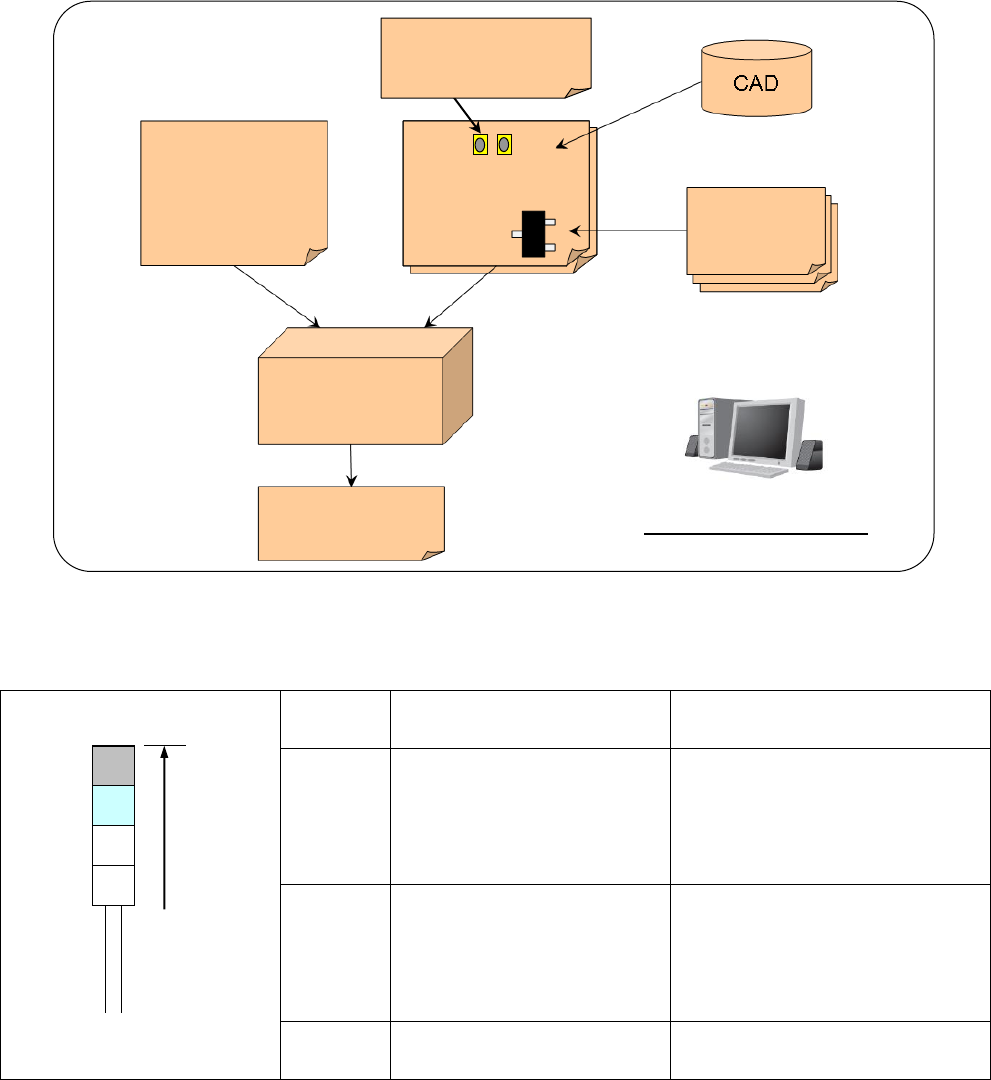

数据编制系统 NPM-DGS
设备设定
PCB 数据
元件数据
最佳化
生产数据
网板 Gerber 数据
(锡膏检查时)
距离地面
2 000 mm
(
标准
)
红
黄
绿
VM102 2023.0721
- 57 -
7.
印刷基板设计基准
7.1
印刷基板规格概要
项 目
长型规格传送带
基板尺寸
50 × 50 mm ~ 330 × 250 mm
贴装/检查可能范围
50 × 44 mm ~ 330 × 244 mm
基板厚度
0.3 mm ~ 8.0 mm
基板重量
1.5 kg 以下
※
1
基板弯曲容许
基板断面
贴装前基板状态
※1 基板重量(包括载体重量)超过 1.5 kg 的情况时，请另行联络。
※2 使用支撑销自动更换功能的情况时，支撑销形状、销的配置条件等有异。
详细请参阅「9. 选购件: 支撑销的自动更换」。
※ 有关陶瓷基板的对应请另行联络。
※ 基板的颜色为透明，半透明，磨砂黑等时，可能不会被正常传送。
如需生产上述颜色的基板，请提前进行商谈。
Max. 0.5 mm
Max. 0.5 mm
禁止有元件的范围
支撑销
※
2
(
设置在与反面元件距离隔开
2 mm
以上的位置。
)
28 mm
3 mm
3 mm
3 mm
φ
3
3 mm
Y
X
固定侧
禁止有元件的范围
3 mm
50 mm ~ 330 mm
3 mm
50 mm ~ 250 mm
44 mm ~ 244 mm
流向
28 mm
VM102 2023.0721
- 58 -
项 目
规 格
基板缺口条件
基板缺口尺寸必需满足以下 2 个条件。
条件 A
基板缺口尺寸必需满足以下条件。
L
L1
50 mm ≦ L ≦ 330 mm
L/4 或者 100 mm 的较小的一个
W
W1
50 mm ≦ W ≦ 250 mm
W/3 或者 30 mm 的较小的一个
※ 以上是在基板厚度为 1.6 mm 以上时的情况。
基板厚度 1.6 mm 未满时，请另行商洽。
条件 B
下图 领域内必须保证没有缺口(包括缝隙)。
※ 上图领域内如果有缺口(包括缝隙)时，请另行商洽。
基板端面的元件伸出条
件
请另行商洽。
L1
L
W1
W1
W
只限任意一处
流向
A
A
10 mm
30 mm
10 mm
基准轨道侧
流向
B
