VM102 2023.0721
- 71 -
B-5
希望根据生产形态选择杆状供料器。
Customer
单式杆状供料器
详细请参照「4.4 供给部的构成」。
在 CM602, CM402/ DT401 系列, CM232, CM212, CM101、不能使用。
Customer
3
站杆状供料器
详细请参照「4.4 供给部的构成」。
与 AM100, VM102, CM602, CM402/ DT401 系列, CM232, CM212, CM101, NPM 系列有兼容性。
Customer
芯片槽区块（单式杆状供料器用、3 站杆状供料器用）
※ 随着杆的形状不同，在元件的传送状态和吸着位置下姿势会不良，用切割杆前端的供给方法，在设备吸着困难的情况下使用芯片槽区块。
VM102 2023.0721
- 72 -

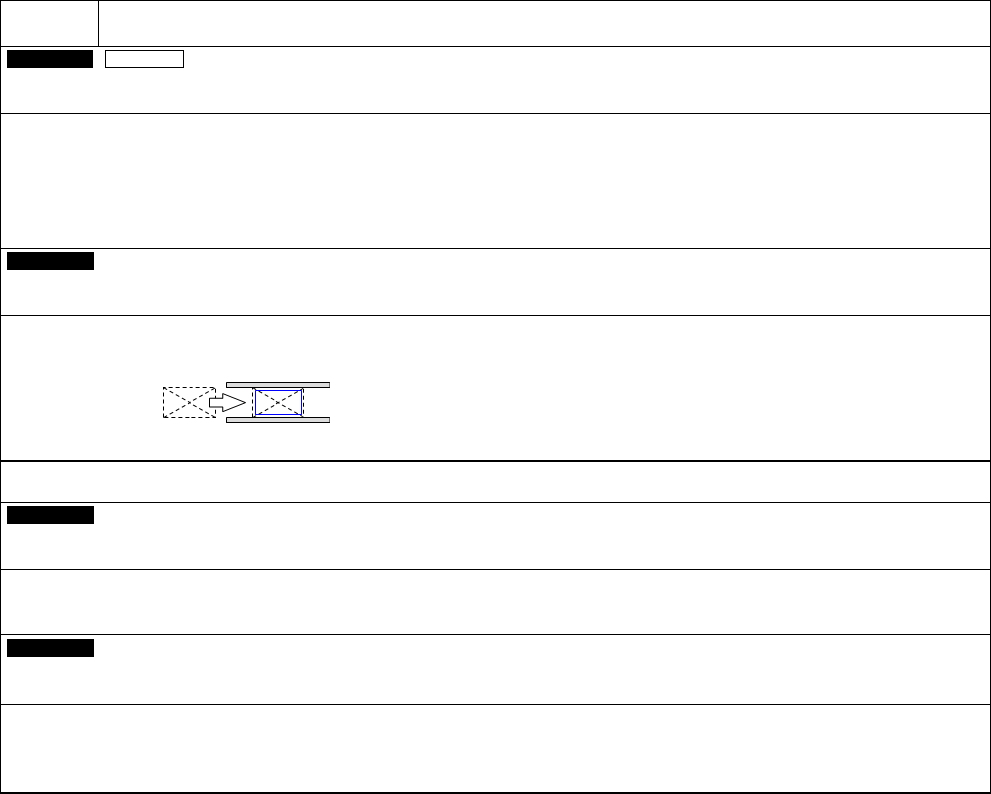

B-6
希望在离线状态下准备支撑销的更换。
On-site
机器整体
整体交换用基板支撑销套组
(
附属支撑
销
20
个
)
是整体交换用基板支撑块和整体交换对应单元的套组。
与「支撑销自动更换」不可兼用。
请根据需要选择「追加基板支撑块」。
若在离线作业时决定新基板支撑销的位置，请选择「支撑销安装治具」。
是 VM101/ 102 专用。
Customer
追加基板支撑块
不附属支撑销。 请根据需要选择「追加支撑销」。
是 VM101/ 102 专用。
Customer
支撑销安装治具
在离线准备支撑销安装作业时需要此项目。
是 VM101/ 102 专用。
Customer
追加支撑销
标准附属 20 个。
需要追加时请选择。(20 个/套。)
NPM- D3/ D2/ D/ TT2/ TT/ W2/ W2S/ W/ DX/ WX/ WXS, AM100, VM101 以及 NPM(双轨规格)的支撑销可以通用。
VM102 2023.0721
- 73 -

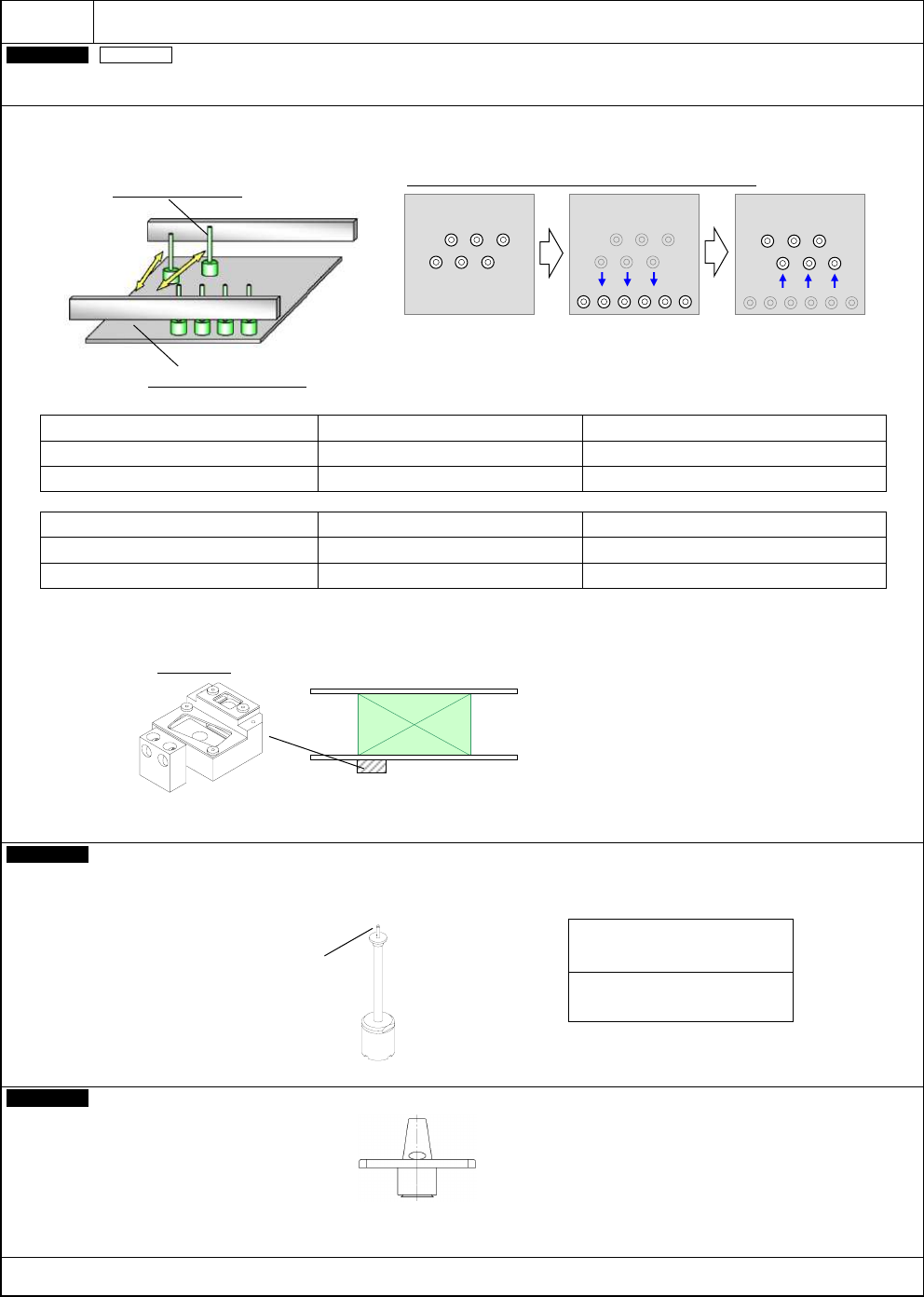

B-8
希望自动准备支撑销。
On-site
机器整体
支撑销自动更换
在贴装头自动配置支撑销的功能。(不可使用标准规格的支撑销。)
支撑销配置数据在 NPM-DGS 编制而成。可以在 PC 画面确认销的配置位置。
附属品
内 容
备 注
基板支撑块(自动更换用)
1 套
VM101/ 102 专用
专用更换器
1 套
VM101/ 102 专用
选 项
内 容
备 注
支撑销(自动更换用)
与 NPM 系列, AM100, VM101 可通用
支撑销配置用吸嘴
1100M 吸嘴
与 AM100 可通用
支撑销配置用吸嘴，收纳于专用的吸嘴更换器。
专用吸嘴更换器可以收纳#1100 吸嘴 1 个。
进行支撑销的自动更换时的有关限制条件，请参考下一页。
Customer
支撑销
(
自动更换用
)
支撑销配置数量
最多
20
个
Customer
支撑销配置用吸嘴
请根据贴装头构成进行选择。
(
各贴装头使用
1
个。
)
支撑销(自动更换用)
基板支撑块(自动更换用)
专用更换器
机种 A
机种 B
标准位置
※
2
(基准轨道侧)
支撑销的再配置时间: 90 s/ 10 个
※
1
(机种 A →机种 B)
1100M 吸嘴
(14 吸嘴贴装头用)
※1 330 × 250 mm 基板时(不包括传送轨道的宽度变更时间。)
※2 根据条件不同，从机种 A 直接切换到机种 B 的支撑销配置。
尖端直径: φ1.5 mm
