【前侧】交换台车＋托盘供料器安装时，必须的最小限空间。
在维护作业时有时会卸下托盘供料器，所以设置机器时请必须确保以下的空间。
(
单位
: mm)
Remarks
•
交换台车设置范围的地面倾斜，需要台车的左右方向在
6 mm
以内，前后方向在
11 mm
以内。
地面倾斜度超过此范围时，不可搬移交换台车。
前 侧
2 182
1 127
3 753
1 571
954
1 004
668
1002
460
交换台车
VM102 2023.0721
- 106 -

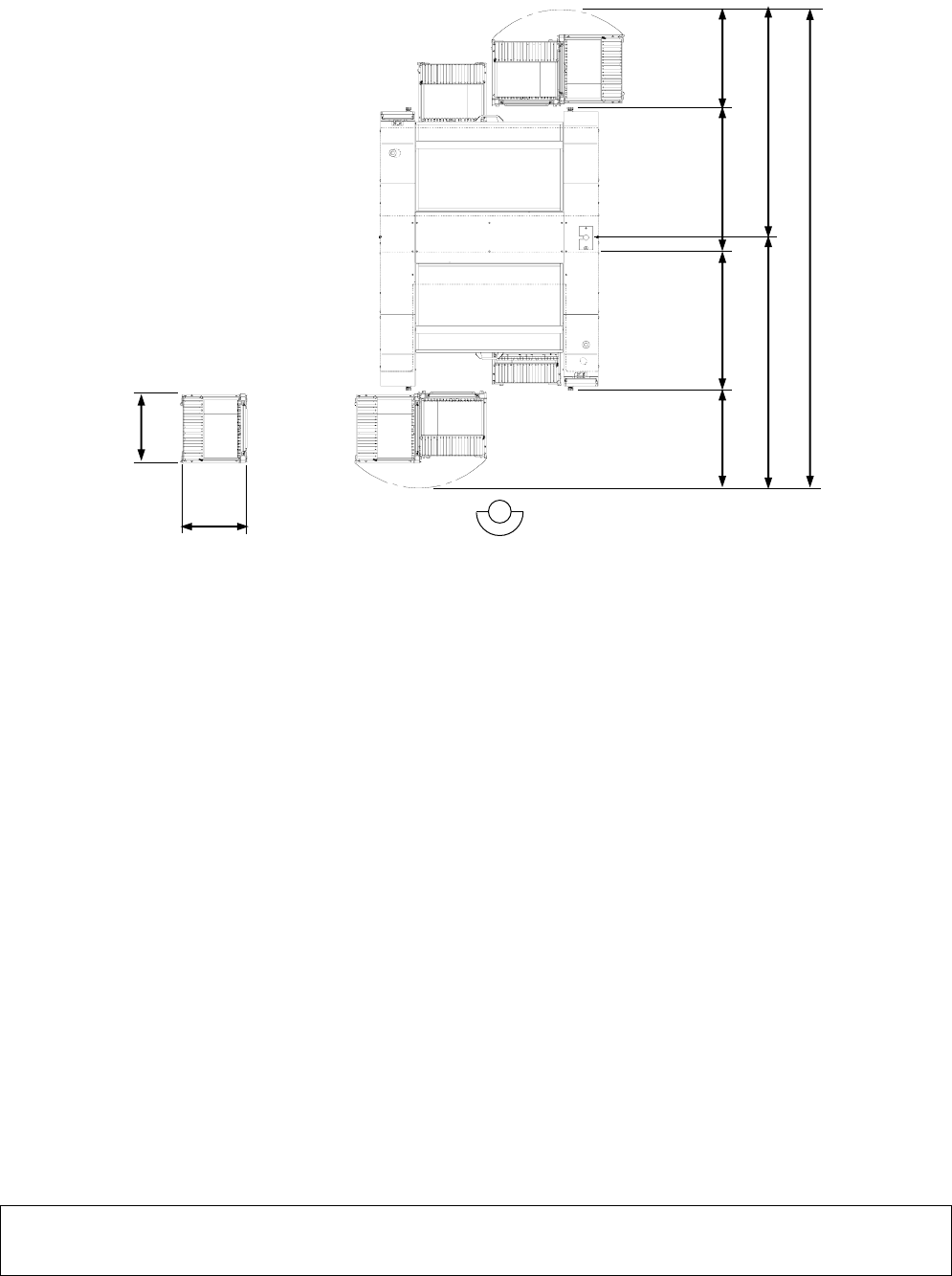

【前侧】卷盘支架
2
台安装时，必须的最小限空间。
设置机器时请必须确保以下的空间。
(
单位
: mm)
Remarks
•
卷盘支架设置范围的地面倾斜，需要卷盘支架的左右方向在
10 mm
以内。
地面倾斜度超过此范围时，则不能进行卷盘支架的连接。
1 723
668
3 294
1 571
668
1 004
954
448
471
前 侧
VM102 2023.0721
- 107 -
【前侧】交换台车
2
台安装时，必须的最小限空间。
设置机器时请必须确保以下的空间。
(
单位
: mm)
Remarks
•
卷盘支架设置范围的地面倾斜，需要卷盘支架的左右方向在
10 mm
以内。
地面倾斜度超过此范围时，则不能进行卷盘支架的连接。
前 侧
2 182
1 127
3 753
954
668
1 004
1 571
