FEEDERW56c2/3 フィーダ W56c 2/3 AB10503 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 85 N10796 2 NUT,HEX ナット 六角 M04(3 ｶｸﾛ) FE 86 AA9LK01 1 BKT,ROLLER ＢＫＴ …

100%1 / 159
FEEDERW56c2/3
フィーダW56c2/3
AB10503
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
47 W1042A 1 WASHER,FLAT ワッシャ平 4W-3 FE
48 AA3BT02 1 BKT ＢＫＴ OT
48.1 PM91882 1 SPACER スペーサ AL
49 H5276A 1 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
50 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
51 H4569A 2 BEARING,MINIATURE ベアリングミニチュア DDLF-630ZZ OT
52 AA3ER04 1 GEAR ギヤ OT
56 K5357H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
57 PM85072 2 SPACER スペーサ FE
57.1 PM97126 1 BLOCK ブロック FE
58 K5357M 7 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
58.1 H5274A 2 BOLT,HEXSOCKET ボルト六角穴 M03X006 FE
58.2 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
59 AA3KM09 1 GEAR ギヤ OT
60 AA3KL07 1 GEAR ギヤ OT
61 PB52913 1 BKT ＢＫＴ FE
62 S1020A 1 CIR-CLIP サークリップ ST-EW-2 OT
63 H4569A 2 BEARING,MINIATURE ベアリングミニチュア DDLF-630ZZ OT
64 PJ09071 1 COLLAR カラー PL
65 PM91102 4 GEAR ギヤ OT
67 PM00EM2 1 SPACER スペーサ FE
68 AA3HN04 1 GEAR ギヤ OT
69 PB52943 1 SCRAPER スクレーパ FE
70 K5175N 4 SCREW,C/RPAN 小ネジ十穴鍋 M02X003ｽﾃﾝﾚｽ FE
71 W1020A 4 WASHER,LOCK ワッシャスプリング 2M/M FE
72 W1039A 4 WASHER,FLAT ワッシャ平 2M/M FE
73 AA2XY02 1 LEVER レバー OT
74 S1020A 2 CIR-CLIP サークリップ ST-EW-2 OT
75 S10190 2 CIR-CLIP サークリップ ST-EW-1.5(ｽﾃﾝﾚｽ) OT
76 S1020A 4 CIR-CLIP サークリップ ST-EW-2 OT
77 H4569A 4 BEARING,MINIATURE ベアリングミニチュア DDLF-630ZZ OT
78 PJ08591 4 GEAR ギヤ PL
79 PB46391 2 SCRAPER スクレーパ FE
80 W1108B 4 WASHER,FLAT ワッシャ平 M03(3ｶｼﾛ) FE
81 PM85062 1 PIN ピン FE
82 PM13502 1 PIN ピン FE
83 PM04LT1 2 SCREW,ADJUSTING ネジ調整 FE
84 PZ24341 2 SPRING スプリング FE
104
PTS-FIFEEDER-09JE
FEEDERW56c2/3
フィーダW56c2/3
AB10503
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
85 N10796 2 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
86 AA9LK01 1 BKT,ROLLER ＢＫＴローラ OT
87 PB063C3 1 BKT,ROLLER ＢＫＴローラ FE
88 PJ03993 1 ROLLER ローラ PL
89 PM90452 1 PIN ピン FE
90 S1020T 1 CIR-CLIP サークリップ ST-EW-2.5 OT
91 S1020A 1 CIR-CLIP サークリップ ST-EW-2 OT
92 PJ04542 1 ROLLER ローラ PL
93 PM44131 1 PIN ピン FE
94 PJ01065 2 ROLLER ローラ PL
94.1 PZ31521 1 ROLLER ローラ OT
95 PM44162 1 PIN ピン FE
96 S10190 2 CIR-CLIP サークリップ ST-EW-1.5(ｽﾃﾝﾚｽ) OT
97 PB063F0 1 BKT,SUPPORT ＢＫＴ支え FE
101 S1020T 1 CIR-CLIP サークリッ
プ
ST-EW-2.5 OT
105
PTS-FIFEEDER-09JE

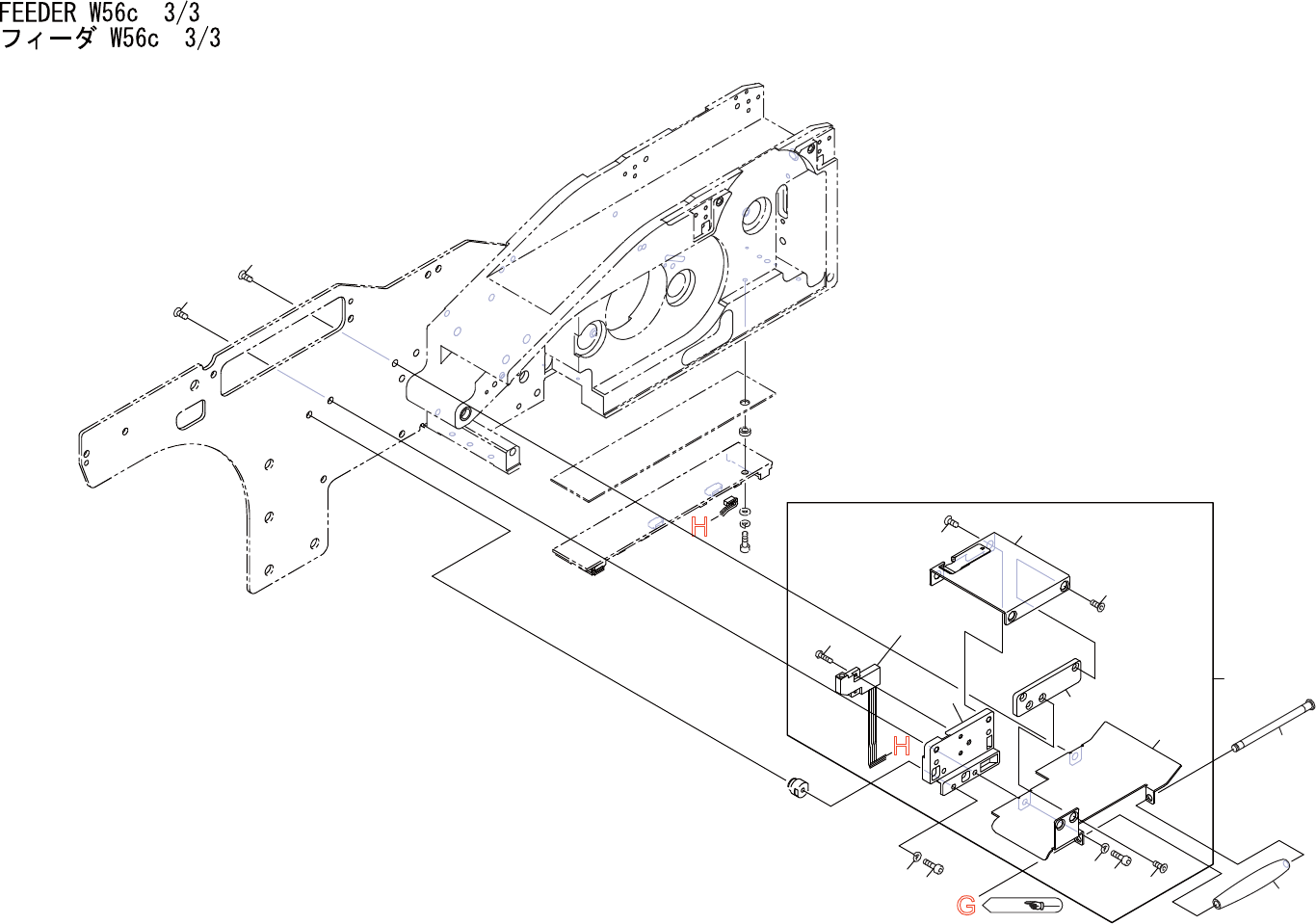

H
G
Ref.2/
H
2
3
4
5
6
7
7
8
10
11
9
1
12
15
16
20
21
22
AB10503
