REELHOLDERW08b,W08c13inch
リールホルダW08b,W08c13インチ
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1KA12 1 HOLDER,REEL ホルダリール OT
2 PJ02158 1 HOLDER,REEL ホルダリール PL
4 PB31233 1 ARM アーム FE
5 PM25965 1 PIN ピン FE
6 K5357T 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
8 PM04074 1 PIN,PIVOT ピン支点 FE
9 W1007A 1 WASHER ワッシャ WW-16(ｳｪｰﾌﾞﾜｯｼｬ) OT
10 K5359E 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
11 PB32393 1 RETAINER,REEL 押えリール FE
13 K5358A 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X010 FE
14 N10795 2 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
15 PM63923 1 SLIDER スライダ FE
16 PJ02703 2 STOPPER ストッパ OT
17 PJ02145 1 BKT,HOLDER ＢＫＴホルダ PL
18 N10796 2 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
21 PZ27762 2 BOLT ボルト OT
22 PX09120 2 SEAL,BARCODE シール バーコード OT unitserialnumber
35
PTS-FIFEEDER-09JE
C
B
A
B
D
D
C
A
1
5
m
m
x
2
0
m
m
N
W
-
5
10mm x 55mm
81
66
77
15
34
9
12
14
16
10
18
19
20
61
62
63
11
64
39
40
43
39
38
32
31
53
54
49
47
52
46
51
50
27
23
24
27
28
21
1
26
25
26
25
5
6
6
6
59
58
57
8
60
8
48
42
22
30
17
67
70
65
70
76
79
75
71
73
74
69
68
72
78
80
7
7
41
41
45
29
33
35
36
37
83
82
2
26.1
26.1
AB10005
36
PTS-FIFEEDER-09JE

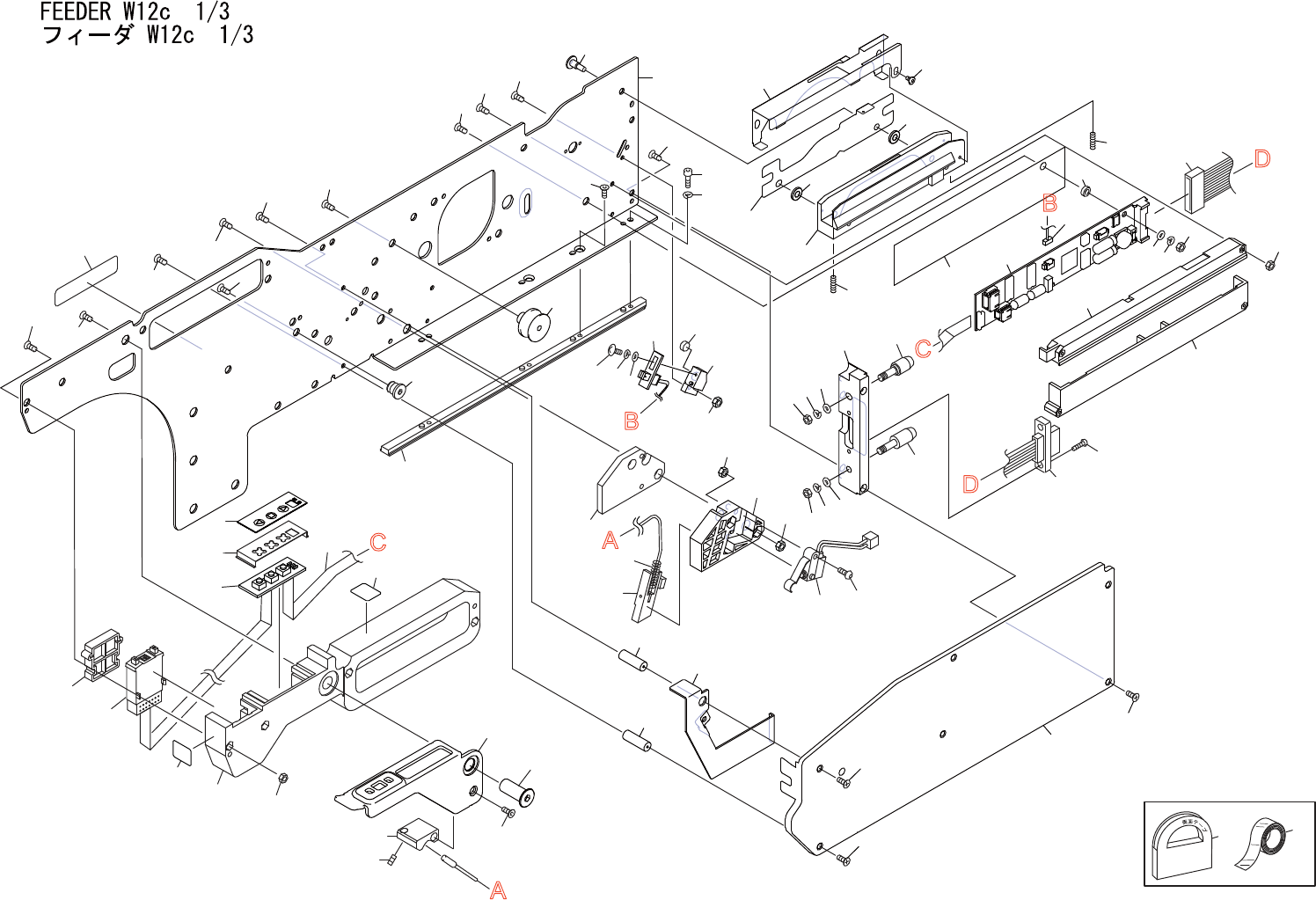

FEEDERW12c1/3
フィーダW12c1/3
AB10005
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB00KZ2 1 BODY 本体 FE
2 PB86621 1 BKT ＢＫＴ FE
5 PB81891 1 COVER カバー FE
6 PZ13391 6 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 FE
7 PM41602 2 SPACER スペーサ FE
8 PZ13391 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
9 PJ04122 1 COVER,UPPER カバー上 PL
10 PJ04132 1 COVER,LOWER カバー下 PL
11 K5169Y 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M2X10(ｽﾃﾝﾚｽ)SUS FE
12 N1074A 4 NUT,HEX ナット六角 M2(SUS) FE
14 PS00935 1 SHEET シート OT
15 S3059L 1 SPACER スペーサ EM-2 OT
16 XK05176 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
17 K5357T 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
18 N10795 1 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
19 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
20 W1040R 1 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
21 AA0CM02 1 BLOCK ブロック OT
22 PZ27752 2 BOLT ボルト OT
23 PM03958 1 PIN,ECCENTRIC ピン偏心 FE
24 PM03967 1 PIN,ECCENTRIC ピン偏心 FE
25 N10796 2 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
26 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
26.1 W1040S 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
27 RH02472 1 HARNESS ハーネス OT
28 K51757 2 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X006ｽﾃﾝﾚｽ FE
29 AA91004 1 BKT,SENSOR ＢＫＴセンサ OT
30 K5169M 1 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
31 N1074A 1 NUT,HEX ナット六角 M2(SUS) FE
32 PM05944 1 PIN,ECCENTRIC ピン偏心 FE
33 XK04740 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
34 RH02461 1 HARNESS ハーネス OT
35 K5170M 1 SCREW,C/RTRUSS 小ネジ十穴トラス M02X005(ｽﾃﾝﾚｽ)SUS FE
36 W1020A 1 WASHER,LOCK ワッシャスプリング 2M/M FE
37 W1039A 1 WASHER,FLAT ワッシャ平 2M/M FE
38 PM038G3 1 CHUTE シュート AL
39 PZ02371 2 SPRING スプリング FE
40 PB32471 1 PLATE,REFERENCE プレート基準 FE
37
