PTS-FIFEEDER-09JE.pdf - 第66页

2 10.1 48 48 25 43 45.1 32 31 33 34 35 38 41 37 40 40 38 36 24 24.1 26 27 28 28 30 29 6 1 3 4 42.1 76 77 71 73 74 75 78 79 80 72 42.2 42.3 42 70 8 7 5 81 39 47 55 53 53 52 52 50 63 61 62 69 69 56 56 62 54 59 59 58 66 61 …

100%1 / 159
FEEDERW24c1/3
フィーダW24c1/3
AB10205
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
79 K5357T 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
80 N4018A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X003ｸﾎﾞﾐｻｷ FE
81 PX01831 1 SEAL,BARCODE シールバーコード OT unitserialnumber
82 RZ00490 1 TAPE テープ OT
83 RZ00500 1 TAPE テー
プ
OT
65
PTS-FIFEEDER-09JE
2
10.1
48
48
25
43
45.1
32
31
33
34
35
38
41
37
40
40
38
36
24
24.1
26
27
28
28
30
29
6
1
3
4
42.1
76
77
71
73
74
75
78
79
80
72
42.2
42.3
42
70
8
7
5
81
39
47
55
53
53
52
52
50
63
61
62
69
69
56
56
62
54
59
59
58
66
61
46
57
51
54
47.2
47.3
47.4
47.1
49
60
67
68
68
64
64
65
65
13
19
21
22
23
15
10
14
16
17
18
11
12
9
AB10205
66
PTS-FIFEEDER-09JE

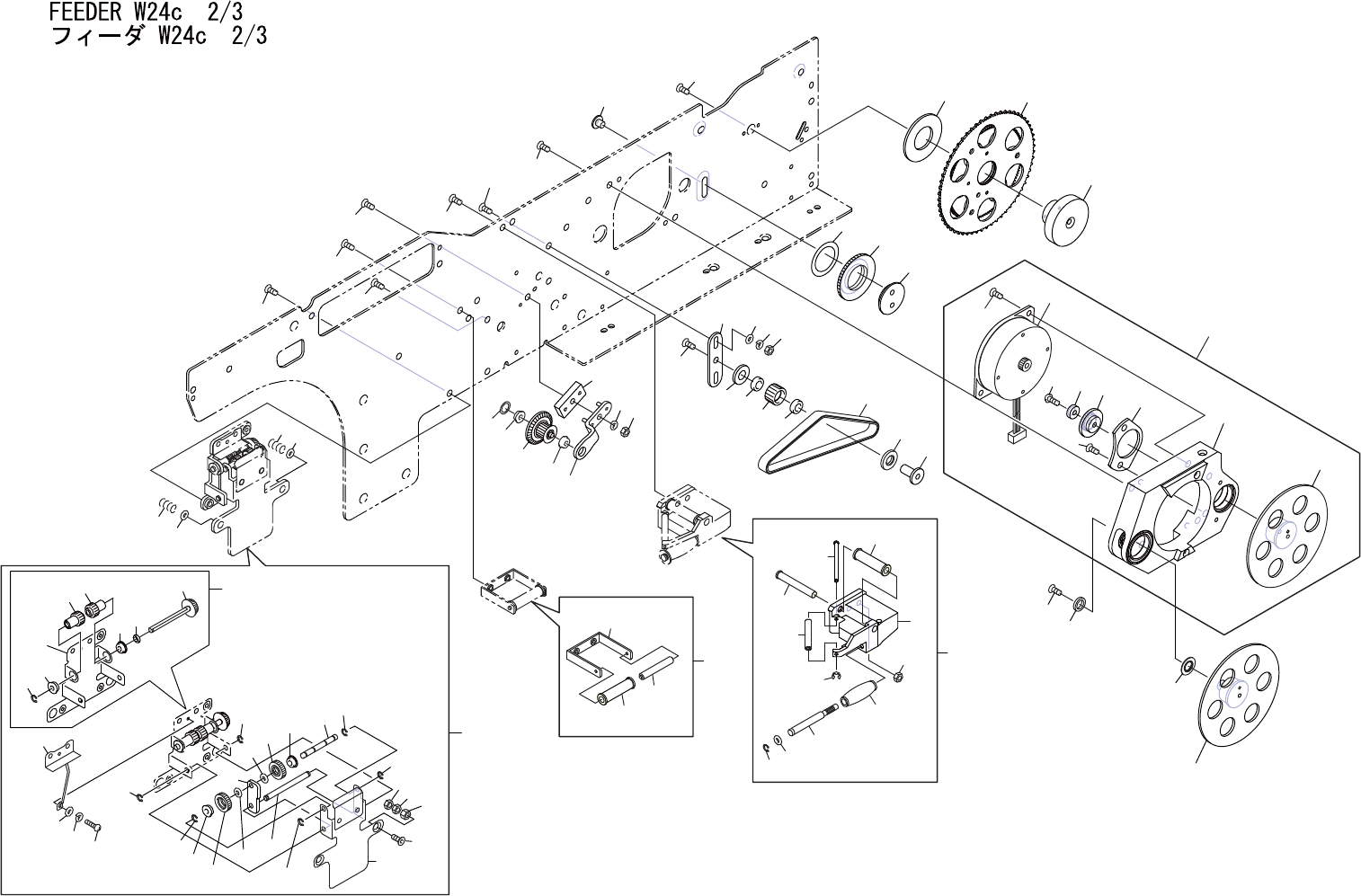

FEEDERW24c2/3
フィーダW24c2/3
AB10205
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA29106 1 PIN ピン OT
2 K5359E 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
3 AA40E02 1 SPROCKET スプロケット OT
4 PM16312 1 SPACER スペーサ CO
5 PM28122 1 PIN ピン FE
6 PM26901 2 BOLT ボルト FE
7 PM32161 1 GEAR ギヤ FE
8 PM04153 1 SPACER スペーサ CO
9 2ADLFB000400 1 MOTOR,STEPPING モータステッピング OT
10 AA35X02 1 BKT,MOTOR ＢＫＴモータ OT
10.1 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
11 AA01809 1 MOTOR,STEPPING モータステッピング OT
12 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
13 AA01510 1 GEAR ギヤ OT
14 PM04272 1 RETAINER,BEARING 押えベアリング FE
15 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
16 AA01607 1 GEAR ギヤ OT
17 PM04333 1 COLLAR カラー FE
18 K5256E 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X010 FE
19 AA1BN06 1 GEAR ギヤ OT
21 PM12402 1 COLLAR カラー FE
22 PM03703 1 WASHER ワッシャ FE
23 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
24 AA3BT02 1 BKT ＢＫＴ OT
24.1 PM91882 1 SPACER スペーサ AL
25 K5358C 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X012 FE
26 N10795 1 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
27 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
28 H4569A 2 BEARING,MINIATURE ベアリングミニチュア DDLF-630ZZ OT
29 AA3ER04 1 GEAR ギヤ OT
30 PM25491 1 SPACER スペーサ CO
31 PB01671 1 PLATE プレート FE
32 K5357T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
33 N10795 2 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
34 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
35 W1042A 2 WASHER,FLAT ワッシャ平 4W-3 FE
36 PM90792 1 PIN ピン FE
37 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
67
PTS-FIFEEDER-09JE
