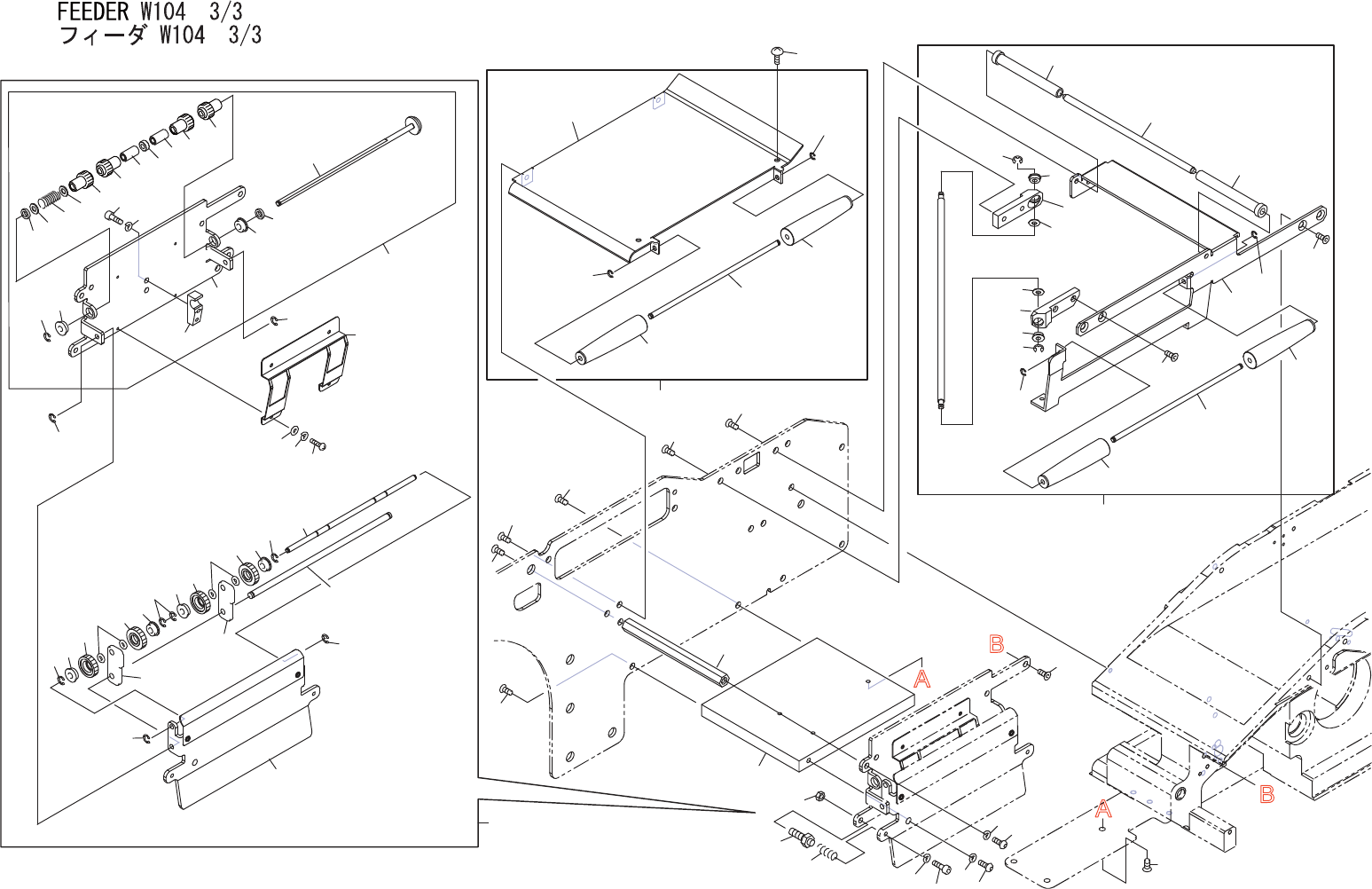

FEEDERW1042/3
フィーダW1042/3
AA4EN10
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
50 H45732 1 BELT,TIMING ベルトタイミング 204-2GT-6 OT
51 PM60181 1 PULLEY,TIMING プーリタイミング CO
52 H44516 2 BEARING,MINIATURE ベアリングミニチュア L-850ZZ OT
53 PB07952 1 PLATE プレート FE
54 H5275A 1 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
55 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
56 W1042A 1 WASHER,FLAT ワッシャ平 4W-3 FE
57 AA3BT02 1 BKT ＢＫＴ OT
57.1 PM91882 1 SPACER スペーサ AL
58 H5277A 1 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
59 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
60 H4569A 2 BEARING,MINIATURE ベアリングミニチュア DDLF-630ZZ OT
61 AA3ER04 1 GEAR ギヤ OT
62 PB72144 1 ARM アーム FE
63 PM013M1 2 PIN,PIVOT ピン支点 FE
64 K5359H 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
65 PB72133 1 ARM アーム FE
66 PM023A2 1 BLOCK ブロック AL
67 PM05XH1 1 BKT ＢＫＴ FE
68 K5359H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
69 PM05XK2 1 BLOCK ブロック FE
70 K5357T 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
144
PTS-FIFEEDER-09JE
This page intentionally blank.
145
PTS-FIFEEDER-09JE
A
A
B
B
11
11.1
44
43
46
45
19
20
22
21
26
23
23
25
27.1
38.1
32
29
30
31
38
40
40
37
37
34
35
35.1
35
33
28
36
36
33
17
42
41
22
24
25
47
26
24
26
24
24
39
27.2
27.2
33
33
23.1
23
23
23.1
27
48
53
52
53
52
49
49
50
13
12
14
15
14
16
16
18
1
9
9
6
10
11.2
6
3
3
2
8
5
10
7
4
4
4.1
4.3
4.3
4.2
38.2
38.3
54
11.1
