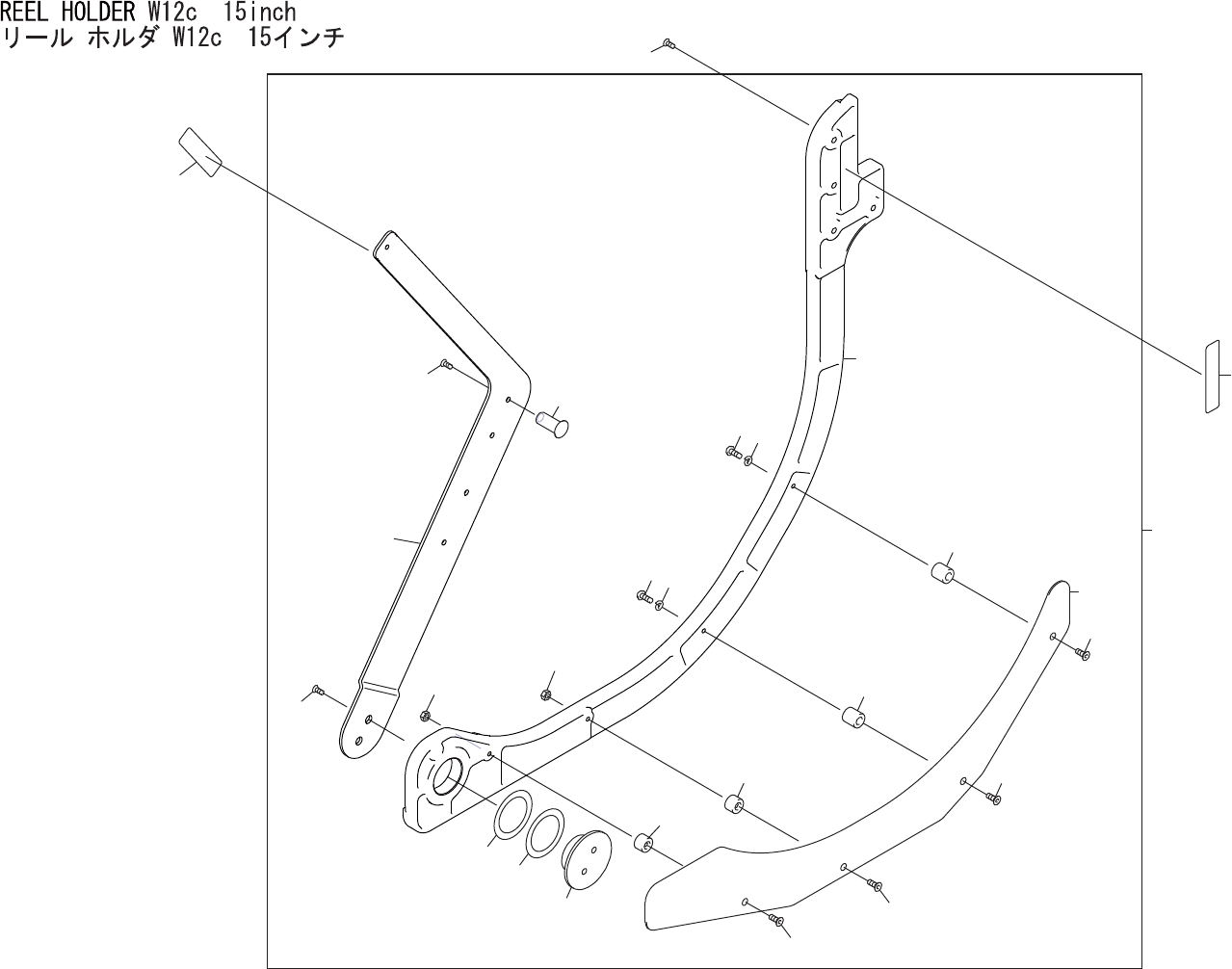

REELHOLDERW12c7inch リー ルホル ダW1 2c 7インチ No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 AA84912 1 HOLDER,REEL ホルダ リー ル OT 2 PJ02982 1 HOLDER,REEL ホルダ リ…
5
6
2
7
8
9
10
12
13
11
21
15
3
22
22
1
46
PTS-FIFEEDER-09JE
REELHOLDERW12c7inch
リールホルダW12c7インチ
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA84912 1 HOLDER,REEL ホルダリール OT
2 PJ02982 1 HOLDER,REEL ホルダリール OT
3 PB09182 1 ARM アーム FE
5 PM081G1 1 PIN ピン FE
6 K5357T 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
7 PM04074 1 PIN,PIVOT ピン支点 FE
8 W1007A 1 WASHER ワッシャ WW-16(ｳｪｰﾌﾞﾜｯｼｬ) OT
9 K5359E 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
10 PB09092 1 RETAINER,REEL 押えリール FE
11 PM14781 2 SPACER スペーサ FE
12 K5358N 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X018 FE
13 N10795 2 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
15 N10796 4 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
21 PZ31461 4 BOLT ボルト OT
22 PX01811 2 SEAL,BARCODE シール バーコード OT unitserialnumber
