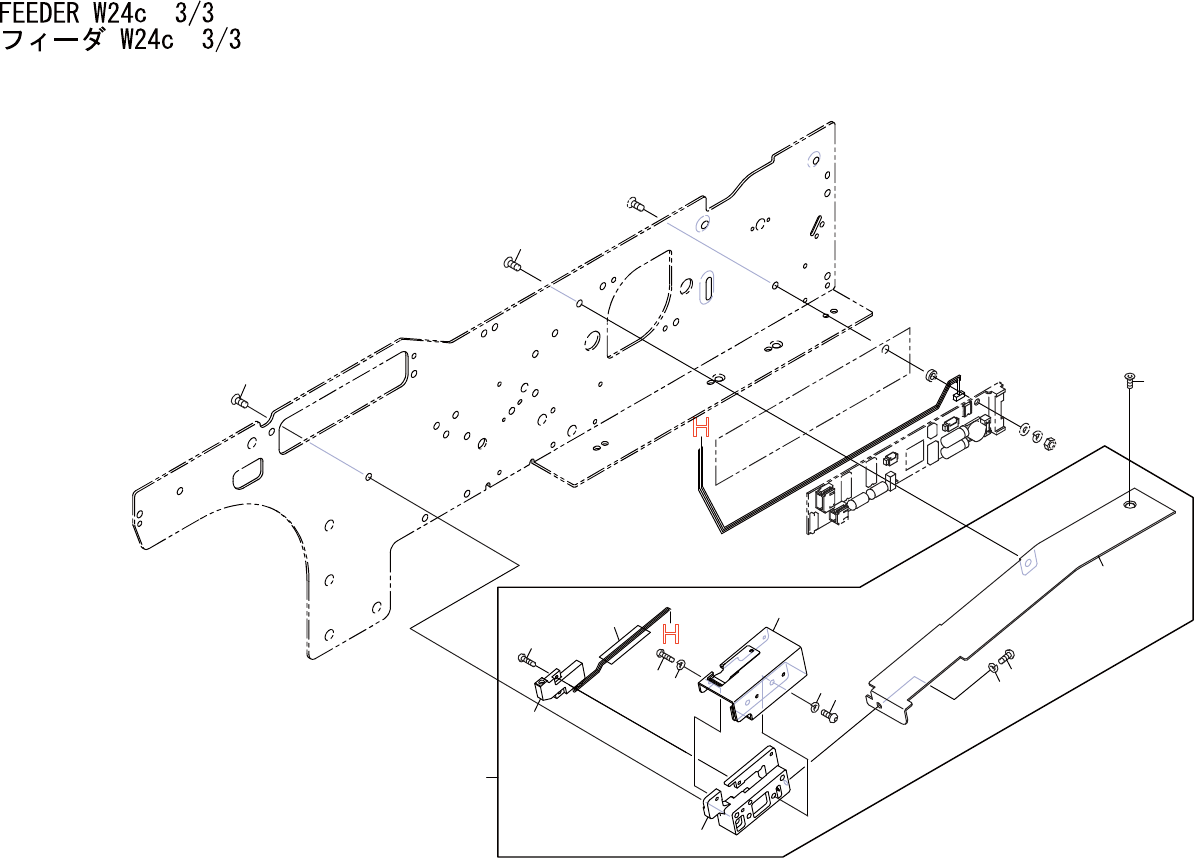

FEEDERW24c3/3 フィーダ W24c 3/3 AB10205 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 AA8GK02 1 SENSOR センサ OT 2 PB03EH1 1 GUIDE ガイド FE 3 K5255T 1 SCREW,HEXS…

100%1 / 159
H
H
1
2
3
4
5
6
7
8
9
10
11
12
13
14
18
18
AB10205
70
PTS-FIFEEDER-09JE
FEEDERW24c3/3
フィーダW24c3/3
AB10205
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA8GK02 1 SENSOR センサ OT
2 PB03EH1 1 GUIDE ガイド FE
3 K5255T 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
4 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
5 PB04ET1 1 GUIDE,TAPE ガイドテープ FE
6 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
7 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
8 PM0D1G1 1 BKT,SENSOR ＢＫＴセンサ AL
9 K5175R 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X004ｽﾃﾝﾚｽ FE
10 W1020A 2 WASHER,LOCK ワッシャスプリング 2M/M FE
11 PZ48490 1 SENSOR センサ OT
12 K5175N 2 SCREW,C/RPAN 小ネジ十穴鍋 M02X003ｽﾃﾝﾚｽ FE
13 T40483 1 TAPE テープ NO.425(10MMX55Mﾄｸﾁｭｳﾋﾝ) OT
14 K5357T 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
18 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
