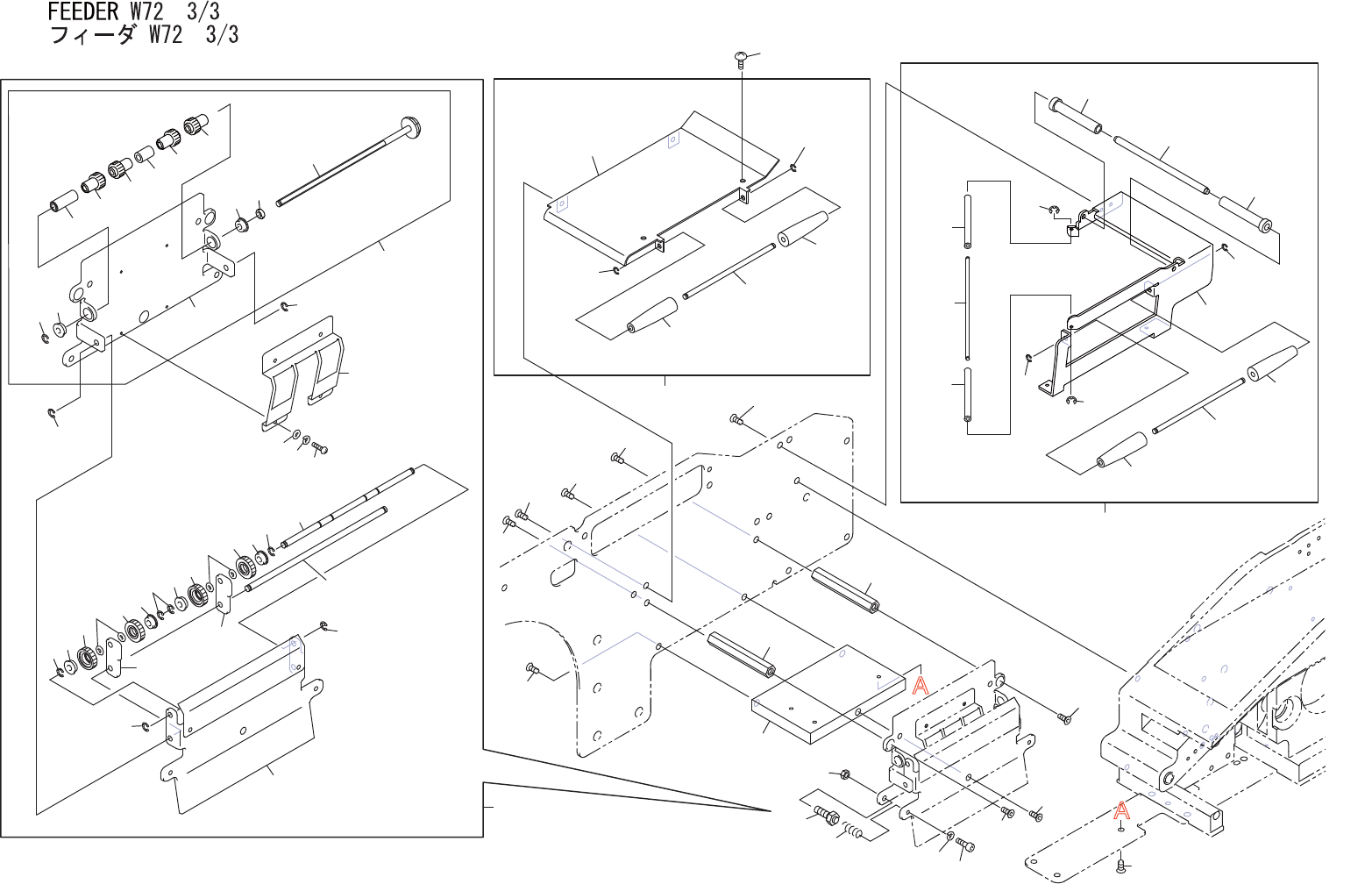

FEEDERW722/3
フィーダW722/3
AA2GZ29
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
50 H45732 1 BELT,TIMING ベルトタイミング 204-2GT-6 OT
51 PM60181 1 PULLEY,TIMING プーリタイミング CO
52 H44516 2 BEARING,MINIATURE ベアリングミニチュア L-850ZZ OT
53 PB07952 1 PLATE プレート FE
54 H5275A 1 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
55 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
56 W1042A 1 WASHER,FLAT ワッシャ平 4W-3 FE
57 AA3BT02 1 BKT ＢＫＴ OT
57.1 PM91882 1 SPACER スペーサ AL
58 H5276A 1 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
59 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
60 H4569A 2 BEARING,MINIATURE ベアリングミニチュア DDLF-630ZZ OT
61 AA3ER04 1 GEAR
ギ
ヤ OT
