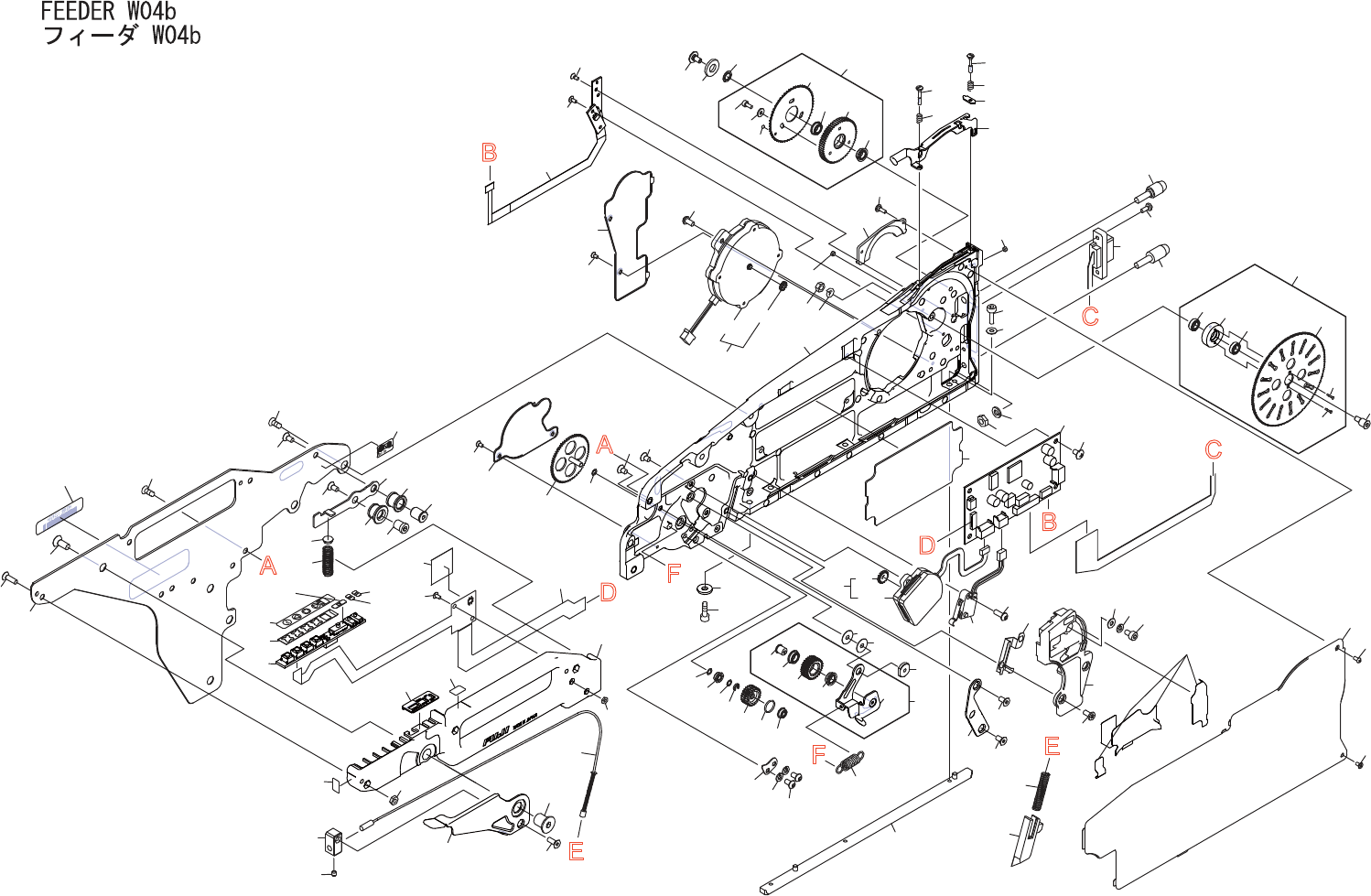

FEEDERW04b フィーダ W04b AA81R28 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 PM0FLL6 1 BODY 本体 AL 2 AA6WC07 1 MOTOR,STEPPING モータ ステ ッピ ング OT 2.1 PZ39263 1 MOT…

100%1 / 159
C
C
B
B
E
F
F
D
E
D
A
A
1
2.1
3
4
5.1
6
7
7
8
8
9
10.1
10.1
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32
34
35
37
38
36
41
42
43
44
45
46
47
49.1
50
51
52
53
54
55
56
57
60
61
63.1
64
64
65
66
67
68
68
69
70
71
72
72
72
73
73
74
75
76
77
78
79
80
81
81
82
83
84
58
85
130
123
124
125
88
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
112
113
114
115
115
117
127
127
128
129
119
120
121
122
90
2
10
5
49
63
9.1
9.2
62
62.1
30
118
AA81R28
8
PTS-FIFEEDER-09JE
FEEDERW04b
フィーダW04b
AA81R28
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM0FLL6 1 BODY 本体 AL
2 AA6WC07 1 MOTOR,STEPPING モータステッピング OT
2.1 PZ39263 1 MOTOR,STEPPING モータステッピング OT
3 PM06LX2 1 GEAR ギヤ FE
4 K5255T 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
5 AA5SD08 1 GEAR ギヤ OT
5.1 PM046F5 1 GEAR ギヤ CO
6 PM046E7 1 GEAR ギヤ FE
7 H44516 2 BEARING,MINIATURE ベアリングミニチュア L-850ZZ FE
8 PM04EW3 2 PIN ピン FE
9 PM0DDN0 1 PIN,ECCENTRIC ピン偏心 FE
9.1 N10812 1 NUT,HEX ナット六角 M033ｼｭ(3ｶｸﾛ) FE
9.2 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
10 AA7WZ04 1 SPROCKET スプロケット OT
10.1 H4443A 2 BEARING,MINIATURE ベアリングミニチュア LF-850ZZ FE
11 PM08GE0 1 GEAR ギヤ CO
12 PM08BZ2 1 COLLAR,SPACER カラースペーサ FE
13 PM08GF3 1 SPROCKET スプロケット FE
14 PZ53330 1 MAGNET マグネット OT
15 H5264T 3 BOLT,HEXSOCKET ボルト六角穴 M02X004 FE
16 W1039A 3 WASHER,FLAT ワッシャ平 2M/M FE
17 PM08CB2 1 BOLT ボルト FE
18 W10076 1 WASHER ワッシャ WW-4(ｳｪｰﾌﾞﾜｯｼｬ) FE
19 PM08GH2 1 PLATE プレート FE
20 PM06AS3 2 PIN ピン FE
21 PB036N5 1 GUIDE,TAPE ガイドテープ FE
22 PZ46160 1 SPRING スプリング FE
23 PM06AR6 1 BOLT ボルト FE
24 N4019T 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X005ｸﾎﾞﾐｻｷ FE
25 PP03342 1 PLATE,CONNECTING プレートツナギ FE
26 PZ46160 1 SPRING スプリング FE
27 PM06AR6 1 BOLT ボルト FE
28 N4018A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X003ｸﾎﾞﾐｻｷ FE
29 PP02671 1 COVER カバー FE
30 PZ13391 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X004(3ｶｼﾛ) FE
31 XK05553 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
32 K5169M 2 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
34 K51716 2 SCREW,C/RTRUSS 小ネジ十穴トラス M02X003(3ｶｼﾛ) FE
9
PTS-FIFEEDER-09JE
FEEDERW04b
フィーダW04b
AA81R28
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35 PM03958 1 PIN,ECCENTRIC ピン偏心 FE
36 PM03967 1 PIN,ECCENTRIC ピン偏心 FE
37 N10813 2 NUT,HEX ナット六角 M043ｼｭ(3ｶｸﾛ) FE
38 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
41 RH44844 1 HARNESS ハーネス OT
42 K51757 2 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X006ｽﾃﾝﾚｽ FE
43 PS04021 1 SHEET シート OT
44 XK06252 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
45 K5365R 4 SCREW,C/RTRUSS 小ネジ十穴トラス M03X004(3ｶｼﾛ) FE
46 PZ02393 1 SW,MICRO ＳＷマイクロ OT
47 K5256A 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X008 FE
49 AA69S05 1 MOTOR,STEPPING モータステッピング OT
49.1 PZ35685 1 MOTOR,STEPPING モータステッピング OT
50 PP02711 1 GEAR ギヤ FE
51 K5357H 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
52 PH01713 1 GUIDE ガイド OT
53 PP02693 1 SLIDE,AUXILIARY スライド補助 CO
54 PZ53090 1 BOLT,HEXSOCKET ボルト六角穴 FE
55 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
56 W1040R 1 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
57 H57160 2 BOLT,HEXSOCKET ボルト六角穴 SSH-M3X6 FE
58 PM089G4 1 GUIDE ガイド FE
60 H5277A 3 BOLT,HEXSOCKET ボルト六角穴 M03X012 FE
61 W1021A 3 WASHER,LOCK ワッシャスプリング 3M/M FE
62 PM0K9K2 1 BOLT,HEXSOCKET ボルト六角穴 FE
62.1 PP03421 1 WASHER,FLAT ワッシャ平 FE
63 AA6WF05 1 BKT ＢＫＴ OT
63.1 PP02763 1 BKT ＢＫＴ FE
64 H4911A 2 BEARING,MINIATURE ベアリングミニチュア MF85ZZ OT
65 PT01940 1 GEAR ギヤ FE
66 PM089M2 1 PIN,PIVOT ピン支点 FE
67 PM08XK3 1 PIN,PIVOT ピン支点 FE
68 PP02632 2 SPACER スペーサ CO
69 K5357H 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
70 PZ02403 1 SPRING スプリング FE
71 PP02644 1 GEAR ギヤ CO
72 PP02771 2 SPACER スペーサ CO
73 H4569A 2 BEARING,MINIATURE ベアリングミニチュア DDLF-630ZZ FE
10
