FEEDERSTAND(Whenreelholdersarenotused.)

フィーダスタンド(ホルダレス用)

UK04105

No. Drg.No.&CodeNo. QTY Description Rating

Materials

Remarks

番号図番&ｺｰﾄﾞ番号個数品名規格材質備考

1 PH00182 90 PLATE,PARTITION プレート仕切り OT

2 PM14531 4 BOLT,JOINT ボルトジョイント FE

3 PM083E0 8 NUT ナット FE

4 PB57271 8 BAND バンド FE

5 H54241 8 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE

6 W1106F 8 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE

7 W1108F 8 WASHER,FLAT ワッシャ平 4W-6(3ｶｼﾛ) FE

8 PM90781 4 BKT,RETAINER ＢＫＴ押え FE

9 H54241 8 BOLT,HEXSOCKET ボルト六角穴 M06X015(3ｶｼﾛ) FE

10 W1106F 8 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE

11 W1108F 8 WASHER,FLAT ワッシャ平 4W-6(3ｶｼﾛ) FE

20 XH01124 1 FRAME フレーム OT

60 PB81471 2 PLATE プレート FE

61 H53211 8 BOLT,HEXSOCKET ボルト六角穴 M06X014(3ｶｼﾛ) FE

62 W1106F 8 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE

63 W1108H 8 WASHER,FLAT ワッシャ平 M06(3ｶｼﾛ) FE

64 PM037D1 3 BAR バー FE

65 H54269 12 BOLT,HEXSOCKET ボルト六角穴 M05X010(3ｶｼﾛ) FE

66 W1106E 12 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE

67 W1108C 12 WASHER,FLAT ワッシャ平 M05(3ｶｼﾛ) FE

68 PZ14922 3 SPRING スプリング FE

69 PB30353 3 PLATE,RETAINING プレート押え FE

70 H54259 15 BOLT,HEXSOCKET ボルト六角穴 M03X030(3ｶｼﾛ) FE

71 W1106C 15 WASHER,LOCK ワッシャスプリング 3M/M(3ｶｼﾛ) FE

72 W1108B 15 WASHER,FLAT ワッシャ平 M03(3ｶｼﾛ) FE

73 PB81481 2 PLATE プレート FE

74 H53211 8 BOLT,HEXSOCKET ボルト六角穴 M06X014(3ｶｼﾛ) FE

75 W1106F 8 WASHER,LOCK ワッシャスプリング 6M/M(3ｶｼﾛ) FE

76 W1108H 8 WASHER,FLAT ワッシャ平 M06(3ｶｼﾛ) FE

77 PM037D1 3 BAR バー FE

78 H54269 12 BOLT,HEXSOCKET ボルト六角穴 M05X010(3ｶｼﾛ) FE

79 W1106E 12 WASHER,LOCK ワッシャスプリング 5M/M(3ｶｼﾛ) FE

80 W1108C 12 WASHER,FLAT ワッシャ平 M05(3ｶｼﾛ) FE

81 PZ14922 3 SPRING スプリング FE

82 PB30353 3 PLATE,RETAINING プレート押え FE

83 H54259 15 BOLT,HEXSOCKET ボルト六角穴 M03X030(3ｶｼﾛ) FE

84 W1106C 15 WASHER,LOCK ワッシャスプリング 3M/M(3ｶｼﾛ) FE

85 W1108B 15 WASHER,FLAT ワッシャ平 M03(3ｶｼﾛ) FE

157

PTS-FIFEEDER-09JE

This page intentionally blank.

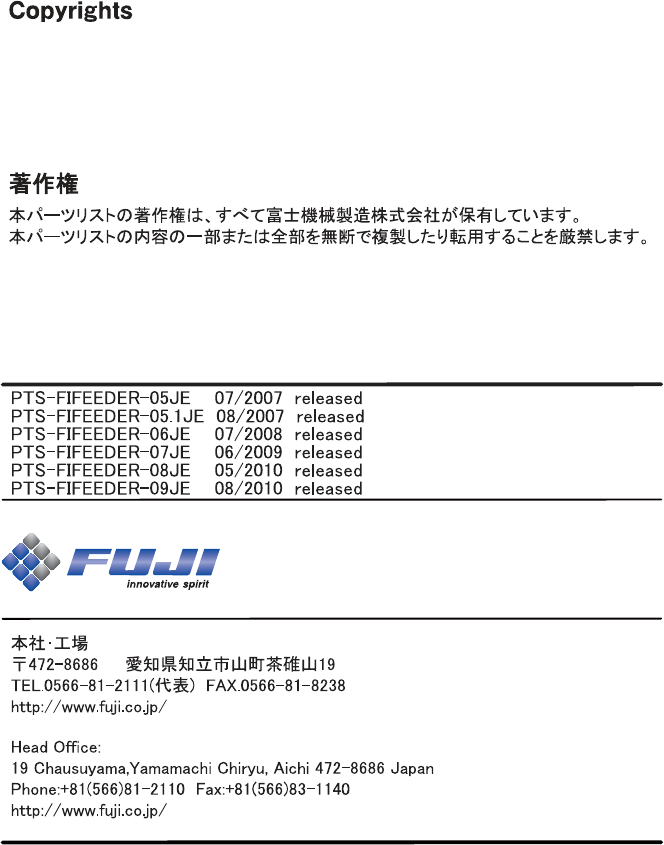

All rights regarding this parts list are reserved by FUJI MACHINE MFG.CO.,LTD.
