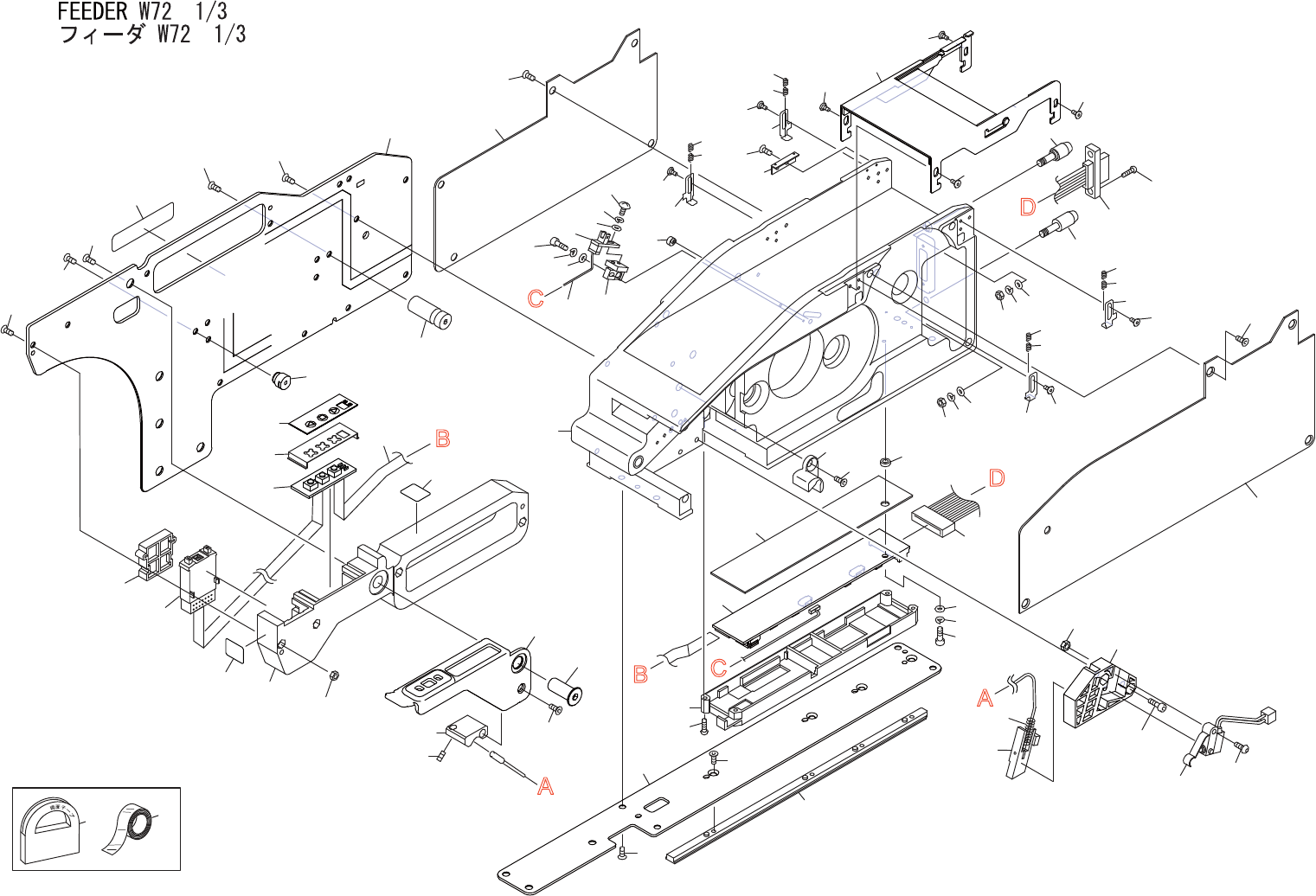

FEEDERW721/3 フィーダ W72 1/3 AA2GZ29 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 AA2GW08 1 BODY 本体 OT 2 PB07812 1 COVER カバー FE 3 K5357H 5 SCREW,HEXSOCKET…

100%1 / 159
1
5
m
m
x
2
0
m
m
N
W
-
5
10mm x 55mm
A
B
C
D
D
A
B
C
1
8
5
55
56
6
7
11
9
10
48
12
13
15
16
17
18
19
64
67
24
25
62
27
28
29
29
32
32
63
32
30
33
34
3
47
24
45
46
49
50
51
52
53
67
4
73
76
72
75
68
69
70
14
66
28
65
80
79
35
36
41
2
32
77
61
60
58
74
57
59
30
28
28
71
54
31
31.1
31.1
31
31.1
31
31.1
31
41.1
38
37
43
42
44
20
21
22
20
21
22
AA2GZ29
110
PTS-FIFEEDER-09JE
FEEDERW721/3
フィーダW721/3
AA2GZ29
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA2GW08 1 BODY 本体 OT
2 PB07812 1 COVER カバー FE
3 K5357H 5 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
4 PB29311 1 COVER カバー FE
5 K5357H 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
6 PB61593 1 PLATE プレート FE
7 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
8 AA93204 1 GUIDE ガイド OT
9 K5357H 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X005 FE
10 PJ18890 1 COVER カバー PL
11 K5175Y 4 SCREW,C/RPAN 小ネジ十穴鍋 M02X010ｽﾃﾝﾚｽ FE
12 XK05176 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
13 PS00935 1 SHEET シート OT
14 S3059L 1 SPACER スペーサ EM-2 OT
15 H5275A 1 BOLT,HEXSOCKET ボルト六角穴 M03X008 FE
16 W1021A 1 WASHER,LOCK ワッシャスプリング 3M/M FE
17 W1040R 1 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
18 PM03958 1 PIN,ECCENTRIC ピン偏心 FE
19 PM03967 1 PIN,ECCENTRIC ピン偏心 FE
20 N10796 2 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
21 W1022A 2 WASHER,LOCK ワッシャスプリング 4M/M FE
22 W1040S 2 WASHER,FLAT ワッシャ平 4M/MX0.8X9(1W-4)(3ｶｸﾛ) FE
24 RH02472 1 HARNESS ハーネス OT
25 K51757 2 SCREW,C/RPAN 小ネジ十穴鍋 M02.5X006ｽﾃﾝﾚｽ FE
27 AA28W07 1 GUIDE,TAPE ガイドテープ OT
28 PM03557 4 PIN ピン FE
29 PB13281 2 BKT ＢＫＴ FE
30 PB13291 2 BKT ＢＫＴ FE
31 PZ22662 4 SPRING スプリング FE
31.1 PZ22671 4 SPRING スプリング FE
32 PM03557 8 PIN ピン FE
33 PM64632 1 BLOCK,REFERENCE ブロック基準 FE
34 K5169H 1 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
35 AA57D03 1 CLAMPER クランパ OT
36 PZ02321 1 SPRING スプリング FE
37 PH01500 1 BKT,CLAMP ＢＫＴクランプ OT
38 H5287A 2 BOLT,HEXSOCKET ボルト六角穴 M04X008ｾﾞﾝﾈｼﾞ FE
41 PM02DB1 1 BKT ＢＫＴ FE
111
PTS-FIFEEDER-09JE
FEEDERW721/3
フィーダW721/3
AA2GZ29
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41.1 K5359H 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
42 PZ02393 1 SW,MICRO ＳＷマイクロ OT
43 PZ39021 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン FE
44 N10812 1 NUT,HEX ナット六角 M033ｼｭ(3ｶｸﾛ) FE
45 AA68302 1 BKT,SENSOR ＢＫＴセンサ OT
46 H5267A 1 BOLT,HEXSOCKET ボルト六角穴 M02X008 FE
47 W1020A 1 WASHER,LOCK ワッシャスプリング 2M/M FE
48 W1039A 1 WASHER,FLAT ワッシャ平 2M/M FE
49 PM05944 1 PIN,ECCENTRIC ピン偏心 FE
50 XK04740 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
51 K5170M 1 SCREW,C/RTRUSS 小ネジ十穴トラス M02X005(ｽﾃﾝﾚｽ)SUS FE
52 W1020A 1 WASHER,LOCK ワッシャスプリング 2M/M FE
53 W1039A 1 WASHER,FLAT ワッシャ平 2M/M FE
54 RH02461 1 HARNESS ハーネス OT
55 PB45865 1 PLATE,REAR プレートリヤー FE
56 PZ27752 4 BOLT ボルト OT
57 PM22024 1 PIN ピン FE
58 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
59 PM87182 1 PIN ピン FE
60 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
61 PX02061 1 SEAL,BARCODE シールバーコード OT unitserialnumber
62 PJ02961 1 BKT ＢＫＴ PL
63 K5358N 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X018 FE
64 N10795 4 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
65 PJ02971 1 SPACER スペーサ PL
66 T4107K 1 DIGITALSW デジタルＳＷ A7BS-254-79-1 OT
67 PX08810 2 SEAL シール PL W72
68 XK04820 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
69 PB01842 1 PLATE プレート FE
70 2MDLFB000301 1 SHEET,SW シートＳＷ OT
71 XH00201 1 HARNESS ハーネス OT
72 PB88197 1 LEVER レバー FE
73 PM02WC4 1 PIN ピン FE
74 K5359E 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
75 PM66294 1 BLOCK ブロック FE
76 K5357T 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
77 N4018A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X003ｸﾎﾞﾐｻｷ FE
79 RZ00490 1 TAPE テープ OT
