REELHOLDERW04b7inch リー ルホル ダW0 4b 7インチ No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 AA7ZM07 1 HOLDER,REEL ホルダ リー ル OT 2 PM048F1 1 SLIDER スライ ダ FE 3 P…
18
12
10
7
19
10
11
23
21
3
2
6
5
15
3
8
4
22
16
24
19
9
18
25
10
17
17
17
17
17
17
20
20
20
20
24
26
31
32
32
32
13
14
13.1
1
14
PTS-FIFEEDER-09JE

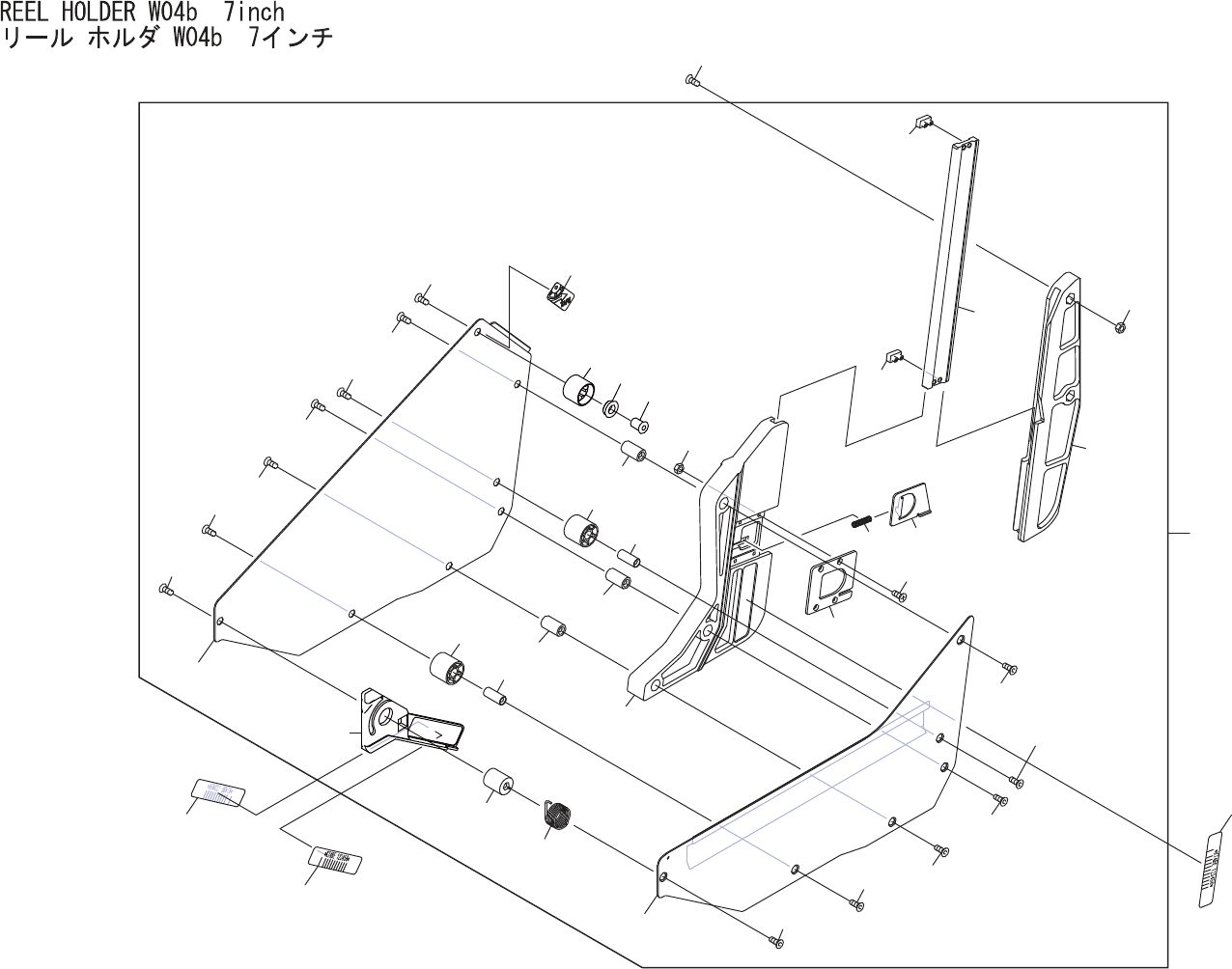

REELHOLDERW04b7inch
リールホルダW04b7インチ
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA7ZM07 1 HOLDER,REEL ホルダリール OT
2 PM048F1 1 SLIDER スライダ FE
3 PT01740 2 STOPPER ストッパ AL
4 PH01435 1 SLIDER スライダ PL
5 PP02253 1 PLATE,RETAINING プレート押え FE
6 K5169N 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X008 FE
7 N1074A 4 NUT,HEX ナット六角 M2(SUS) FE
8 PP02240 1 JAW 爪 FE
9 PZ27731 1 SPRING スプリング FE
10 PM00KH2 3 PIN ピン FE
11 PP02160 1 PLATE,SIDE プレートサイド FE
12 PX08540 1 SEAL シール PL
13 PJ22792 1 ROLLER ローラ OT
13.1 H4445D 1 BEARING,MINIATURE ベアリングミニチュア LF-1060ZZ OT
14 PM0D3X1 1 PIN ピン FE
15 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
16 PB02KZ2 1 PLATE,SIDE プレートサイド FE
17 K5357M 6 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
18 PH01491 2 ROLLER ローラ PL
19 PM97983 2 PIN ピン FE
20 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
21 PH01413 1 ARM アーム OT
22 PZ34281 1 SPRING,TORSION スプリングネジリ FE
23 PM04LS3 1 PIN,PIVOT ピン支点 FE
24 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
25 PH01423 1 BKT,SLIDE ＢＫＴスライド PL
26 N10796 2 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
31 PZ31461 2 BOLT ボルト FE
32 PX09170 3 SEAL,BARCODE シール バーコード OT unitserialnumber
15

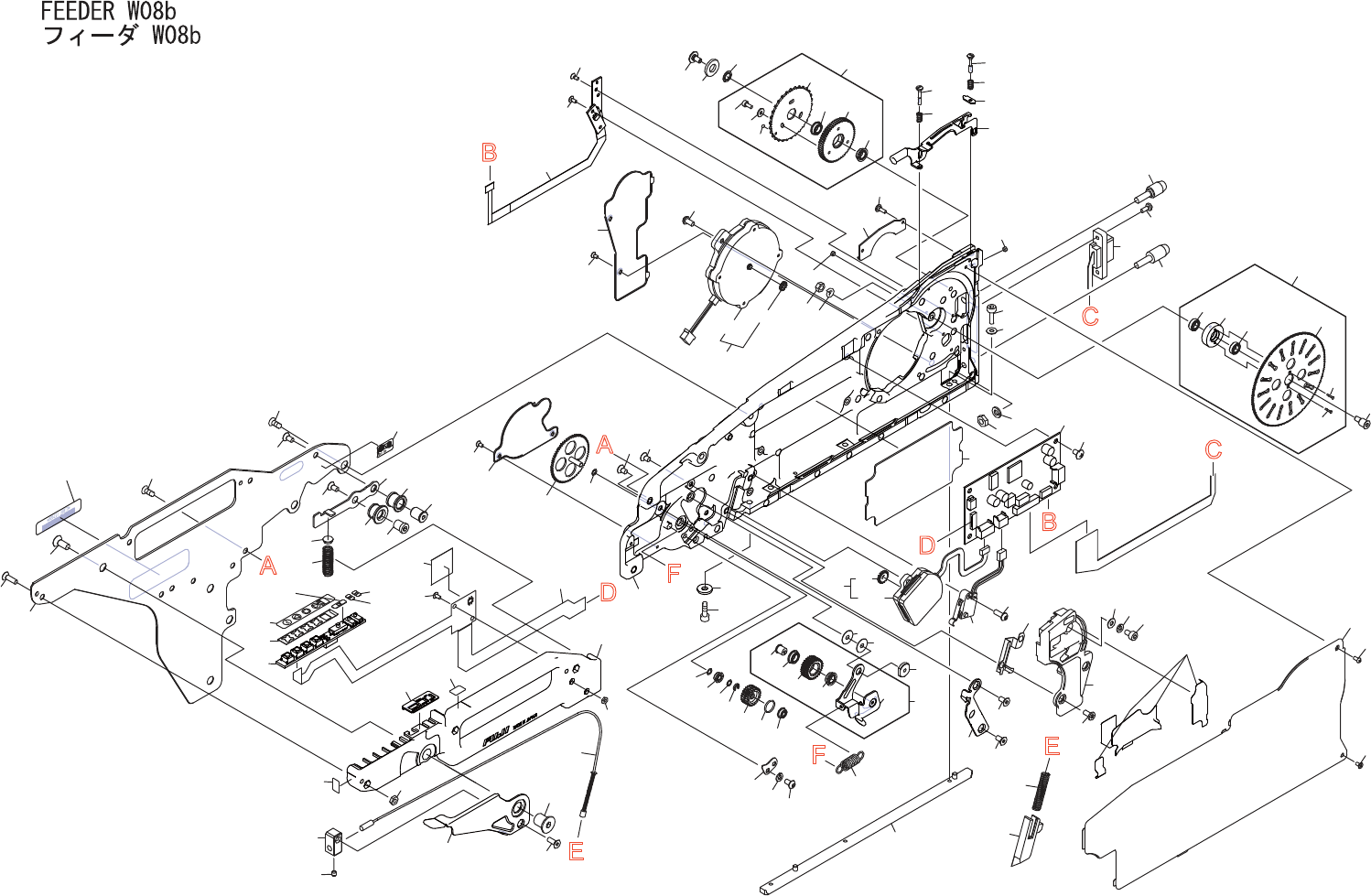

PTS-FIFEEDER-09JE
C
C
B
B
E
F
F
D
E
D
A
A
2.1
3
4
5.1
6
7
7
8
8
9
10.1
10.1
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32
34
35
37
38
36
41
42
43
44
45
46
47
49.1
50
51
52
53
54
55
56
57
60
61
63.1
64
64
65
66
67
68
68
69
70
71
72
72
72
73
73
74
75
76
77
78
79
80
81
81
82
83
84
58
85
130
123
124
125
88
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
112
113
114
115
115
117
127
127
128
129
119
120
121
122
90
2
10
5
49
63
9.1
9.2
62
62.1
30
118
1
AA81S33
16
