PTS-FIFEEDER-09JE

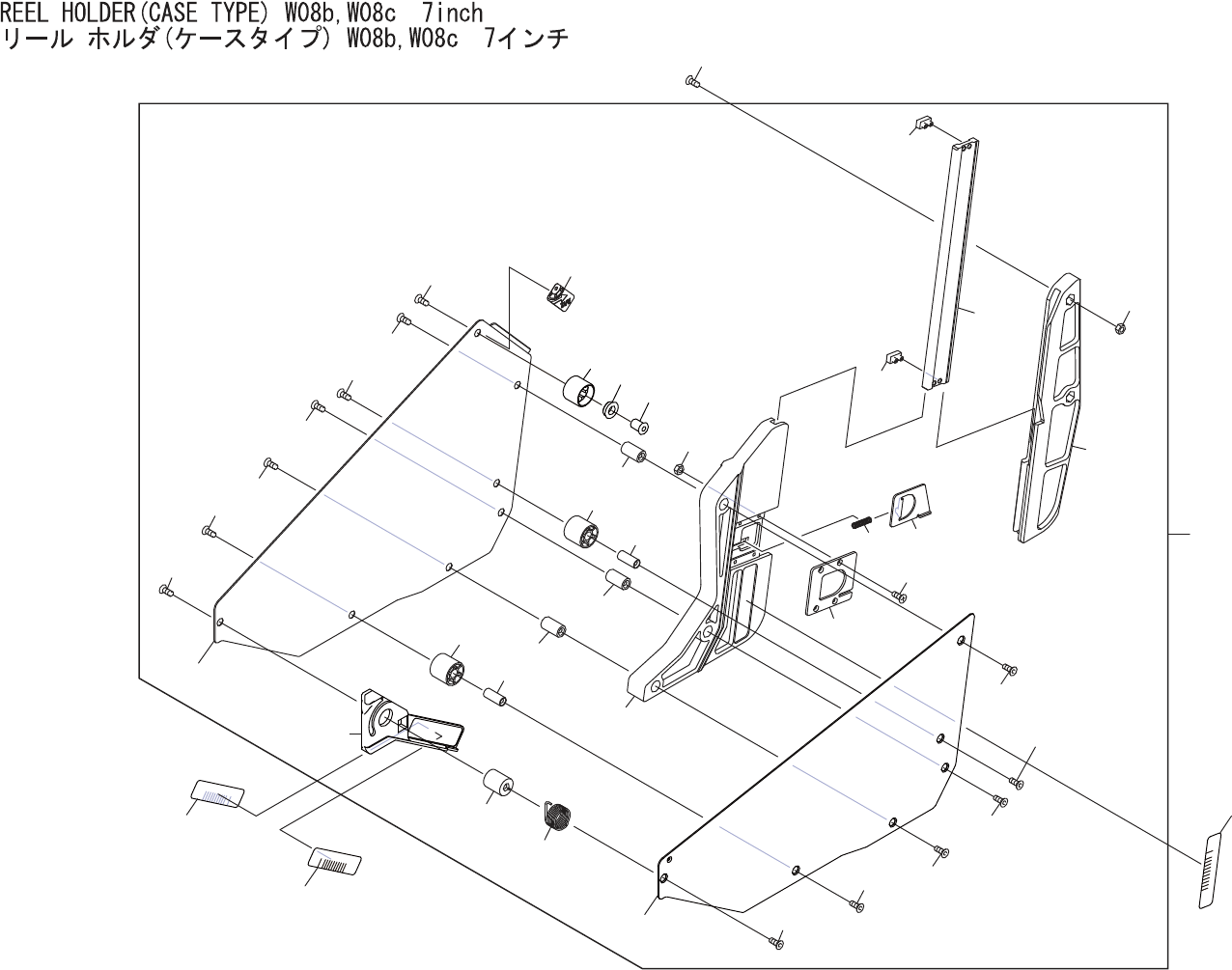

REELHOLDER(CASETYPE)W08b,W08c7inch
リールホルダ(ケースタイプ)W08b,W08c7インチ
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA5NC14 1 HOLDER,REEL ホルダリール OT
2 PM048F1 1 SLIDER スライダ FE
3 PT01740 2 STOPPER ストッパ AL
4 PH01435 1 SLIDER スライダ PL
5 PP02253 1 PLATE,RETAINING プレート押え FE
6 K5169N 4 SCREW,C/RCOUNTERSUNK 小ネジ十穴皿 M02X008 FE
7 N1074A 4 NUT,HEX ナット六角 M2(SUS) FE
8 PP02240 1 JAW 爪 FE
9 PZ27731 1 SPRING スプリング FE
10 PM00KH2 3 PIN ピン FE
11 PP02160 1 PLATE,SIDE プレートサイド FE
12 PX08540 1 SEAL シール PL
13 PJ22792 1 ROLLER ローラ OT
13.1 H4445D 1 BEARING,MINIATURE ベアリングミニチュア LF-1060ZZ OT
14 PM0D3X1 1 PIN ピン FE
15 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
16 PP02171 1 PLATE,SIDE プレートサイド FE
17 K5357M 6 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
18 PH01491 2 ROLLER ローラ PL
19 PM97983 2 PIN ピン FE
20 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
21 PH01413 1 ARM アーム OT
22 PZ34281 1 SPRING,TORSION スプリングネジリ FE
23 PM04LS3 1 PIN,PIVOT ピン支点 FE
24 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
25 PH01423 1 BKT,SLIDE ＢＫＴスライド PL
26 N10796 2 NUT,HEX ナット六角 M04(3ｶｸﾛ) FE
31 PZ31461 2 BOLT ボルト FE
32 PX09120 3 SEAL,BARCODE シール バーコード OT unitserialnumber
