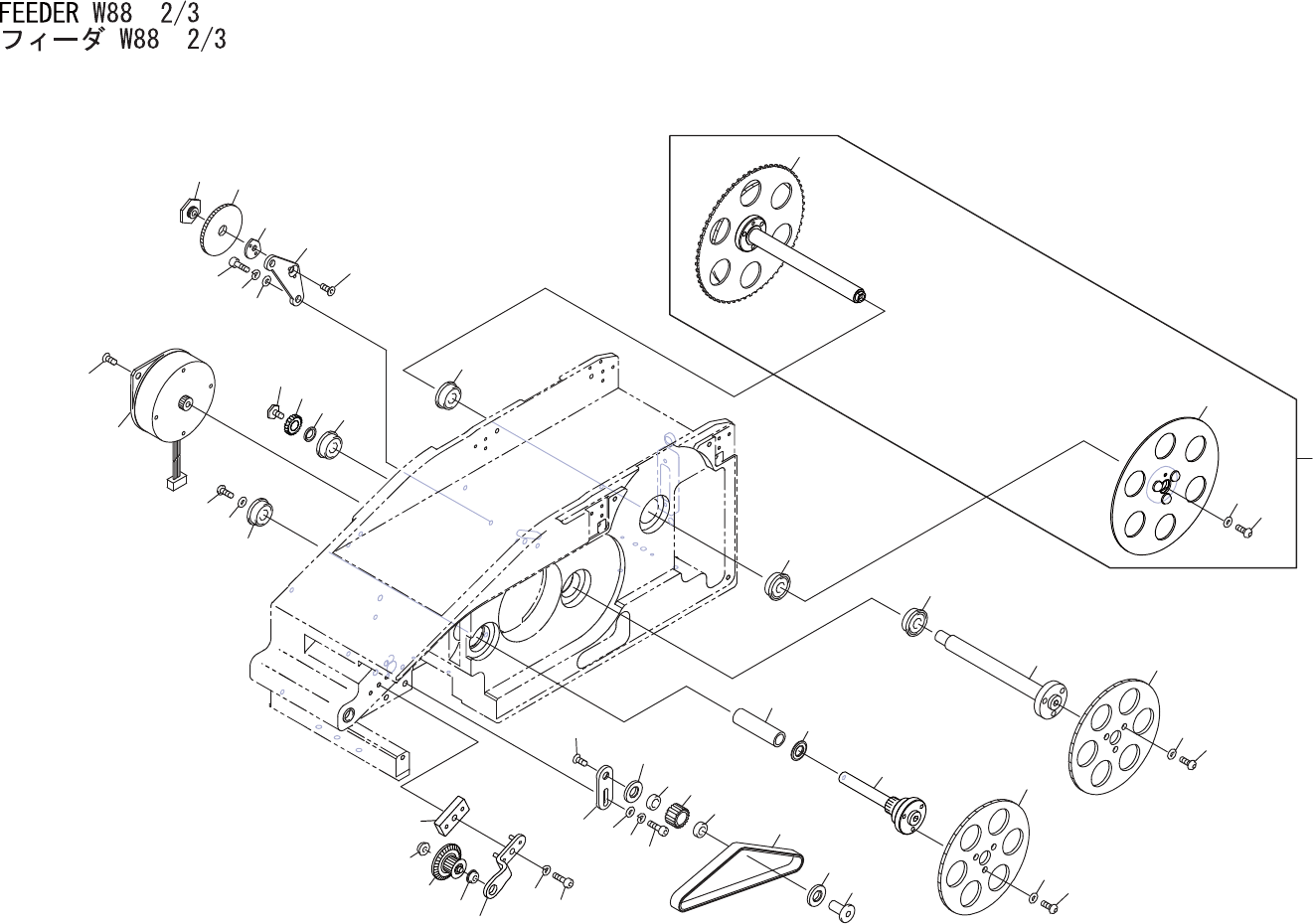

FEEDERW882/3
フィーダW882/3
AA2HA28
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA9NG00 1 SHAFT シャフト OT
2 AA56G03 1 SHAFT シャフト OT
7 H4450A 1 BEARING,MINIATURE ベアリングミニチュア DDLF-1480ZZ OT
8 AA56B03 1 SHAFT シャフト OT
13 H4450A 1 BEARING,MINIATURE ベアリングミニチュア DDLF-1480ZZ OT
14 K5255T 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
15 W1042A 1 WASHER,FLAT ワッシャ平 4W-3 FE
16 PM13302 1 GEAR ギヤ CO
17 K5255T 3 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
18 W1021A 3 WASHER,LOCK ワッシャスプリング 3M/M FE
19 PM22203 1 SHAFT シャフト FE
20 H4450A 1 BEARING,MINIATURE ベアリングミニチュア DDLF-1480ZZ OT
21 H4449A 1 BEARING,MINIATURE ベアリングミニチュア LF-1360ZZ OT
22 PM13262 1 SPACER スペーサ FE
23 PM04233 1 GEAR ギヤ FE
24 PM087N0 1 BOLT,HEX ボルト六角 FE
26 AA3NE04 1 SHAFT シャフト OT
28 H4449A 1 BEARING,MINIATURE ベアリングミニチュア LF-1360ZZ OT
29 PM12402 1 COLLAR カラー FE
31 K5255T 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
32 W1042A 1 WASHER,FLAT ワッシャ平 4W-3 FE
33 PM77072 1 SPACER スペーサ FE
34 PM13302 1 GEAR ギヤ CO
35 K5255T 3 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X006 FE
36 W1021A 3 WASHER,LOCK ワッシャスプリング 3M/M FE
37 AA01809 1 MOTOR,STEPPING モータステッピング OT
38 K5357M 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
39 PB23112 1 PLATE プレート FE
40 H5276A 2 BOLT,HEXSOCKET ボルト六角穴 M03X010 FE
41 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
42 W1040R 2 WASHER,FLAT ワッシャ平 3M/MX0.5X7(1W-3)(3ｶｸﾛ) FE
43 PB23121 1 PLATE プレート FE
44 PM13541 1 GEAR ギヤ FE
45 PM13552 1 PIN ピン FE
46 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
47 PM90792 1 PIN ピン FE
48 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
49 PJ00183 2 SPACER スペーサ PL
