FEEDERW721/3 フィーダ W72 1/3 AA2GZ29 No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 80 RZ00500 1 TAPE テ ー プ OT 113 PTS-FIFEEDER-09JE

100%1 / 159
FEEDERW721/3
フィーダW721/3
AA2GZ29
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41.1 K5359H 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X010 FE
42 PZ02393 1 SW,MICRO ＳＷマイクロ OT
43 PZ39021 1 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン FE
44 N10812 1 NUT,HEX ナット六角 M033ｼｭ(3ｶｸﾛ) FE
45 AA68302 1 BKT,SENSOR ＢＫＴセンサ OT
46 H5267A 1 BOLT,HEXSOCKET ボルト六角穴 M02X008 FE
47 W1020A 1 WASHER,LOCK ワッシャスプリング 2M/M FE
48 W1039A 1 WASHER,FLAT ワッシャ平 2M/M FE
49 PM05944 1 PIN,ECCENTRIC ピン偏心 FE
50 XK04740 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
51 K5170M 1 SCREW,C/RTRUSS 小ネジ十穴トラス M02X005(ｽﾃﾝﾚｽ)SUS FE
52 W1020A 1 WASHER,LOCK ワッシャスプリング 2M/M FE
53 W1039A 1 WASHER,FLAT ワッシャ平 2M/M FE
54 RH02461 1 HARNESS ハーネス OT
55 PB45865 1 PLATE,REAR プレートリヤー FE
56 PZ27752 4 BOLT ボルト OT
57 PM22024 1 PIN ピン FE
58 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
59 PM87182 1 PIN ピン FE
60 K5357M 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
61 PX02061 1 SEAL,BARCODE シールバーコード OT unitserialnumber
62 PJ02961 1 BKT ＢＫＴ PL
63 K5358N 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X018 FE
64 N10795 4 NUT,HEX ナット六角 M03(3ｶｸﾛ) FE
65 PJ02971 1 SPACER スペーサ PL
66 T4107K 1 DIGITALSW デジタルＳＷ A7BS-254-79-1 OT
67 PX08810 2 SEAL シール PL W72
68 XK04820 1 BOARD,PRINTEDCIRCUIT 基板プリント OT
69 PB01842 1 PLATE プレート FE
70 2MDLFB000301 1 SHEET,SW シートＳＷ OT
71 XH00201 1 HARNESS ハーネス OT
72 PB88197 1 LEVER レバー FE
73 PM02WC4 1 PIN ピン FE
74 K5359E 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
75 PM66294 1 BLOCK ブロック FE
76 K5357T 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
77 N4018A 1 SCREW,HEXSOCKETSET ネジ六角穴止め M03X003ｸﾎﾞﾐｻｷ FE
79 RZ00490 1 TAPE テープ OT
112
PTS-FIFEEDER-09JE
FEEDERW721/3
フィーダW721/3
AA2GZ29
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
80 RZ00500 1 TAPE テー
プ
OT
113
PTS-FIFEEDER-09JE

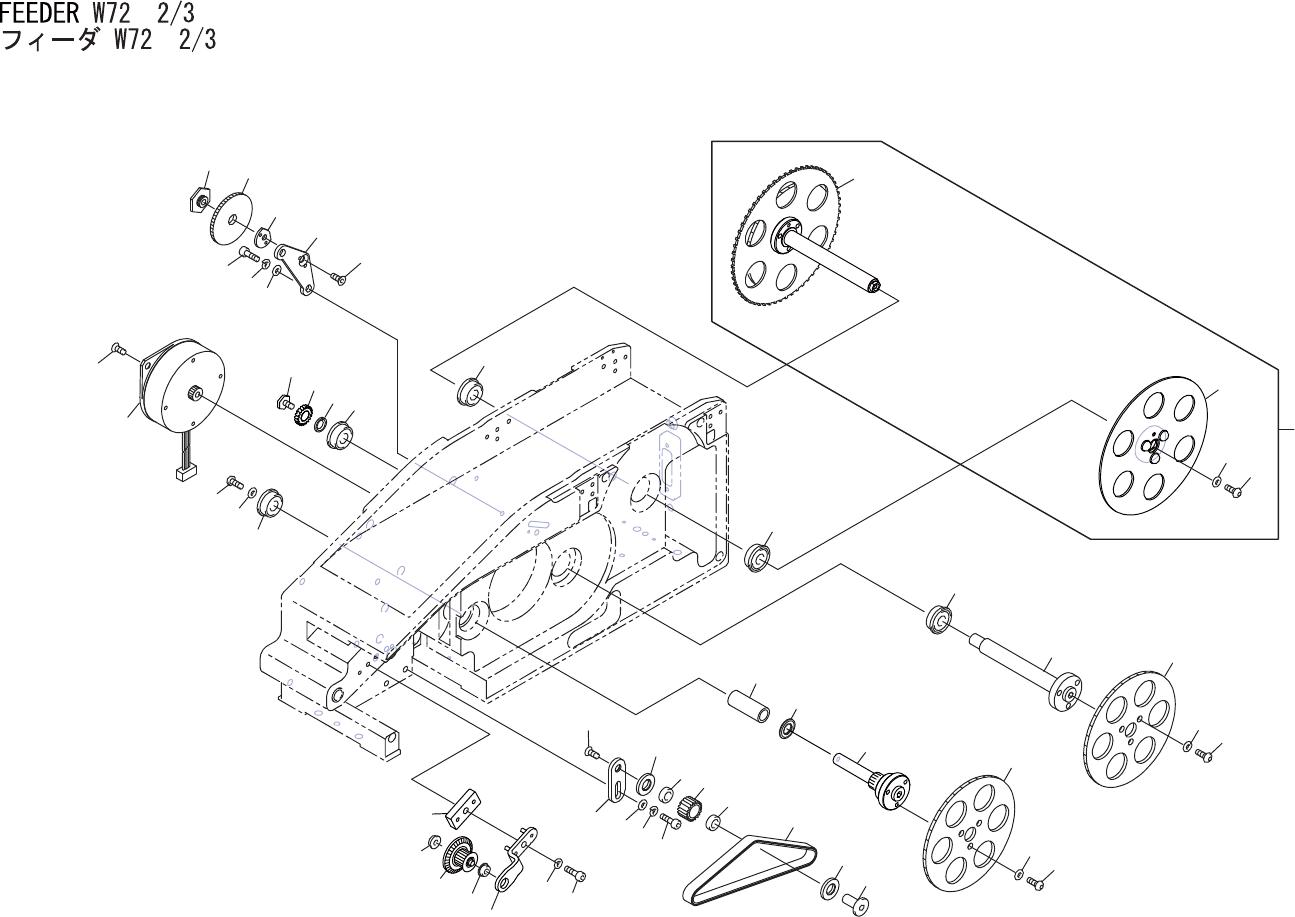

20
49
51
18
19
21
28
22
23
24
29
33
31
37
38
39
43
44
45
46
40
41
42
32
53
55
47
48
56
49
16
50
17
36
35
34
54
57
57.1
59
58
60
60
61
52
52
2
8
14
15
26
7
13
1
AA2GZ29
114
PTS-FIFEEDER-09JE
