REELHOLDERW44c15inch リー ルホル ダW4 4c 15イン チ No. Drg.No.&CodeNo. QTY Description Rating Materials Remarks 番号 図番 &ｺｰﾄﾞ 番号 個数 品名 規格 材質 備考 1 AA85413 1 HOLDER,REEL ホルダ リー ル OT 2 2MDLFB000100 1 HOLDER,REE…
5
5
9
21
6
6
11
12
12
22
3
14
4
4
4
4
16
14
15
15
16
7
22
10
8
1
2
96
PTS-FIFEEDER-09JE

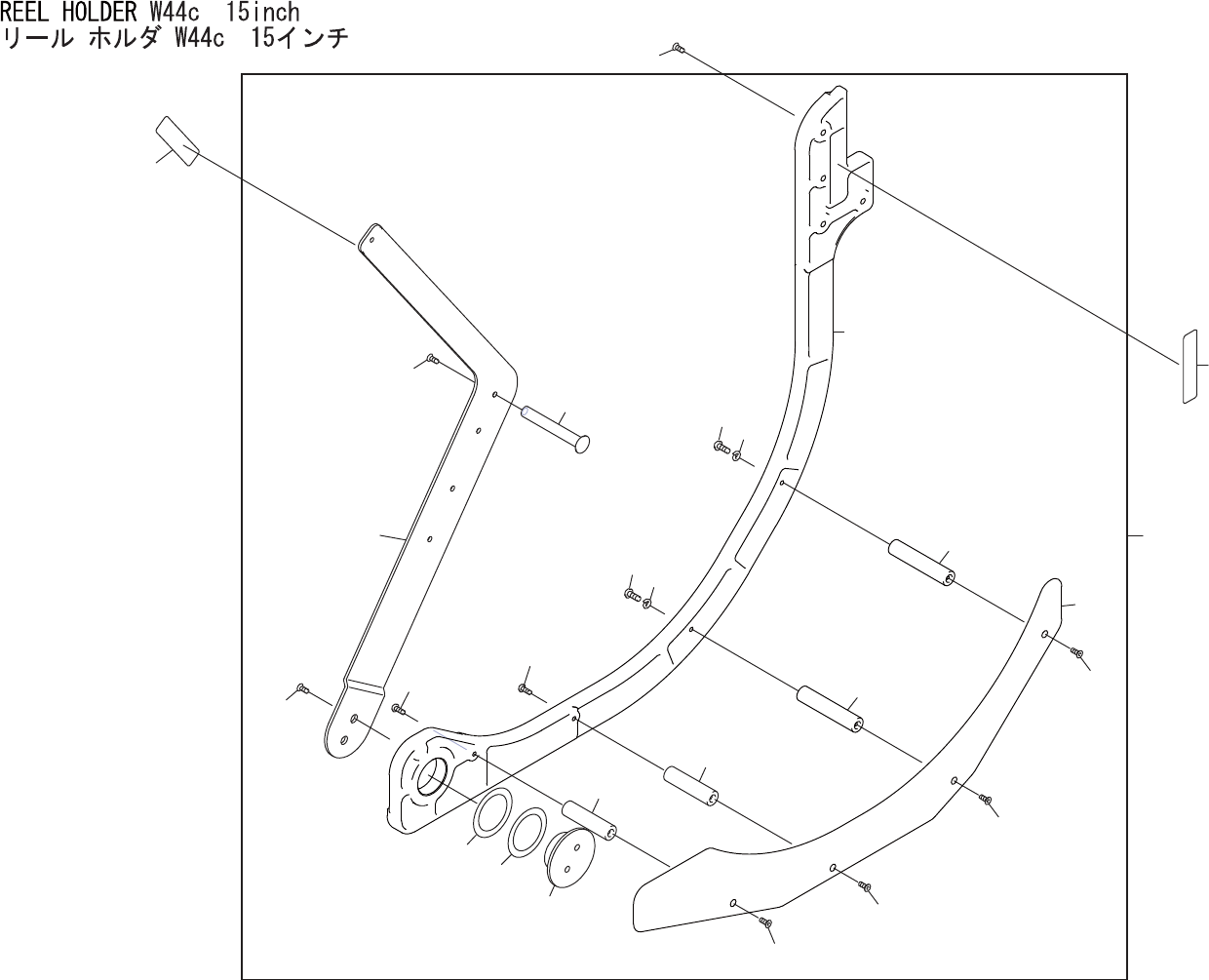

REELHOLDERW44c15inch
リールホルダW44c15インチ
No. Drg.No.&CodeNo. QTY Description Rating
Materials
Remarks
番号 図番&ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA85413 1 HOLDER,REEL ホルダリール OT
2 2MDLFB000100 1 HOLDER,REEL ホルダリール AL
3 PB55162 1 RETAINER,REEL 押えリール FE
4 K5357M 4 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X006 FE
5 PM32281 2 SPACER スペーサ FE
6 K5256K 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X015 FE
7 PB08305 1 ARM アーム FE
8 K5359E 2 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M04X008 FE
9 PM083N1 1 PIN ピン FE
10 K5357T 1 SCREW,HEXSOCKETCOUNTERSUNK 小ネジ六角穴皿 M03X008 FE
11 PM45091 1 PIN,PIVOT ピン支点 FE
12 W1007H 2 WASHER ワッシャ WW-26(ｳｪｰﾌﾞﾜｯｼｬ) OT
14 PM011F1 2 SPACER スペーサ FE
15 K5256E 2 SCREW,HEXSOCKETBUTTON 小ネジ六角穴ボタン M03X010 FE
16 W1021A 2 WASHER,LOCK ワッシャスプリング 3M/M FE
21 PZ27762 4 BOLT ボルト OT
22 PX01851 2 SEAL,BARCODE シール バーコード OT unitserialnumber
97
PTS-FIFEEDER-09JE
1
5
m
m
x
2
0
m
m
N
W
-
5
10mm x 55mm
B
C
D
D
A
B
C
A
1
8
5
54
55
55
55
55
6
7
11
9
10
47
12
13
15
16
17
18
19
63
66
24
23
61
25
27
28
28
30
30
62
30
31
32
33
3
46
24
44
45
48
49
50
51
52
66
4
72
75
71
67
68
14
65
27
64
79
78
34
35
2
30
60
59
73
58
31
27
27
70
53
74
76
29
29.1
29.1
29
29.1
29
29.1
29
41
40
40.1
40.2
37
36
43
42
43.1
69
20
21
22
20
21
22
AB10503
