Folgendes sollte in der Verpackung der Ultimus V Dosierstation enthalten sein: 1. Blauer Urethanschlauch Außendurchmesser 6 mm 2. 15-poliger Sub-D Steckverbinder 3. Gehäuse 15-polig Sub-D 4. Schlauchhalter 5. Filterregle…
Ultimus V — Funktionen
• Elektronisches Ändern/Einstellen der Dosierzeit, des Drucks und des Vakuummodus
• Gleichzeitige Anzeige der Dosierzeit, des Drucks und des Vakuummodus
• Auto Increment-Modus für das Einstellen der Dosierparameter nach einer bestimmten
Anzahl Dosierungen oder nach Ablauf einer bestimmten Zeit.
• Auto Sequenz-Modus, mit dem Dosiermuster automatisch wiederholt werden können
• 400 einzelne Speicherplätze
• Durchblättern und Auswählen der Speicher über Tastatur auf der Vorderseite oder externe
PC / SPS-Steuerung
• Umschalten zwischen Dauer-, zeitgesteuerte und Teach-Modi
• Taste auf der Vorderseite für manuellen Zyklus
• Teach In-Funktion
• Bediensperre auf mehreren Ebenen
• Alarmanzeigen
• Rückkopplungsschleife bei Zyklusende
• Dateneingabe über Tastatur mit Soft-Tasten 0–9
• Einstellbare Helligkeit des LCD-Displays
• Einfache Navigation über AUF-/AB-Pfeiltasten
• Externe PC-Schnittstelle für Dateneingabe
• Anzeige des Zykluszählers
• RS-232 Schnittstelle kompatibel mit Standard RS-232 Protokoll
• Geschützt gegen elektrostatische Entladungen über Verbindung mit externem
Erdungsstecker
• 0–7,0 bar Luft-Einstellbereich; 0–18 H
2
0 Vakuum-Einstellbereich
• Integriertes Universalnetzteil
• Anschlüsse Sub-D (15-polig) und Kommunikation Sub-D (9-polig)
• Alarmeingangs-/-ausgangssignale
Ultimus V Präzisionsdosiergerät
10 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

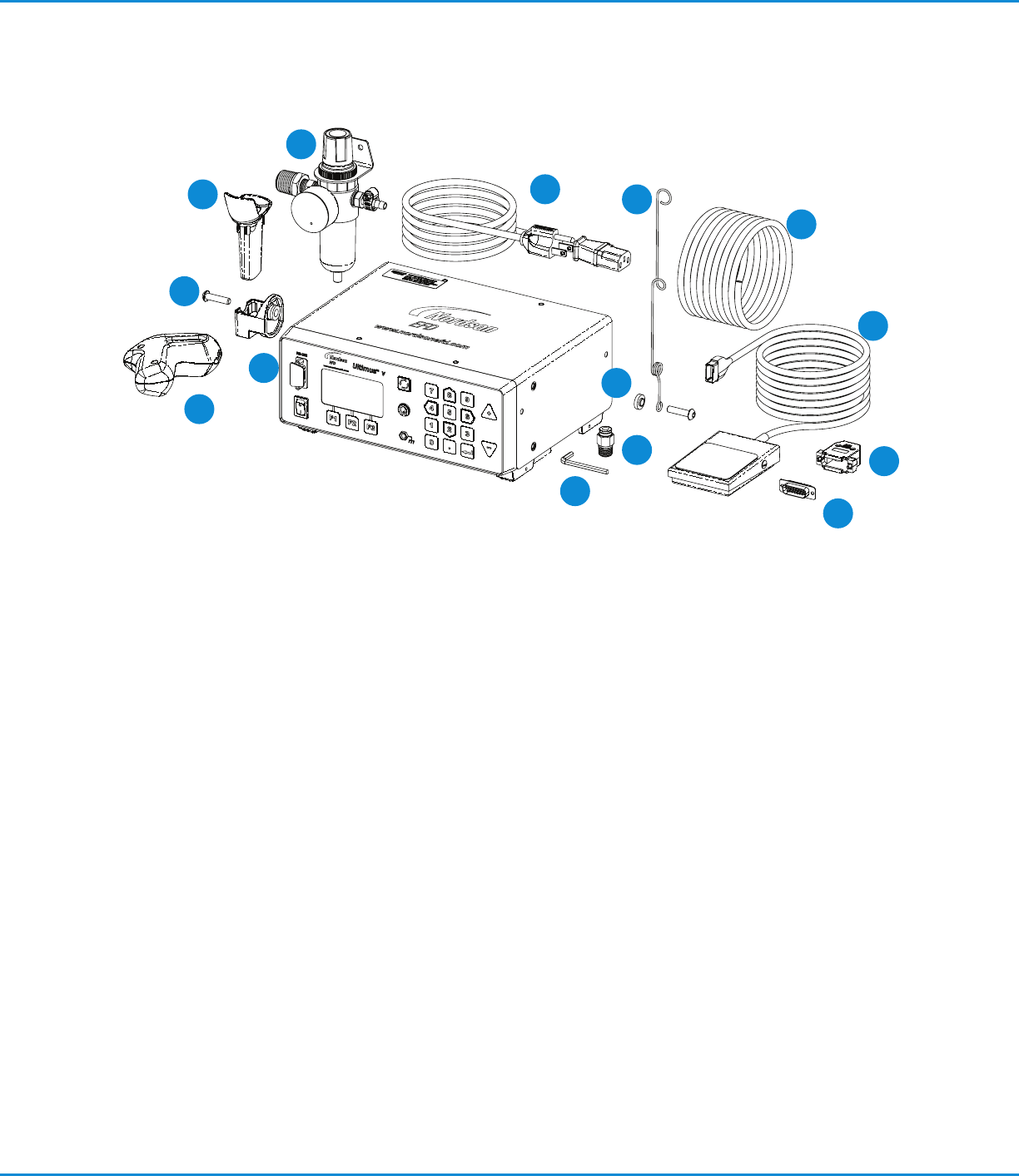

Folgendes sollte in der Verpackung der Ultimus V Dosierstation enthalten sein:
1.
Blauer Urethanschlauch Außendurchmesser 6 mm
2.
15-poliger Sub-D Steckverbinder
3.
Gehäuse 15-polig Sub-D
4.
Schlauchhalter
5.
Filterregler
6.
Netzkabel
7.
Fußschalter komplett
8.
Kartuschenhalter
9.
Kartuschenhalter-Befestigung
10.
Ergonomischer Kartuschenhalter
11.
Unterlegscheibe für Schlauchhalter
12.
Fitting 1/4NPT x 6mm Außendurchmesser
13.
Sechskantschlüssel, 4mm
14.
Schraube - M6 X 25mm, Bh, Blk
(Nicht abgebildet)
Dokumentation – Optimum-Komponentenposter
Blatt für Dosiertestkit
Schachtel mit 50 Verschlusskappen
Auspacken der Dosierstation
Nehmen Sie die einzelnen Teile aus der Verpackung und legen Sie diese auf eine saubere Arbeitsfläche.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Ultimus V Präzisionsdosiergerät
11www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Vorderseite
Netzschalter: Zum Ein-/Ausschalten der Ultimus V-Dosierstation.
RS-232 Anschluss: Ermöglicht das Ferneinstellen aller Dosierparameter von einem PC oder einer SPS.
LCD-Display: Zur Anzeige von Daten und des Systemstatus sowie der jeweils ausgewählten Funktionen.
Funktionstasten: Zur Auswahl der unten im LCD-Display über den einzelnen Funktionstasten
angezeigten Optionen. Die Funktion jeder Taste hängt von der jeweiligen Bildschirmanzeige und/oder
vom jeweiligen Modus ab.
Zyklus-Taste: Zum Starten eines Dosierzyklus.
Kupplungsbuchse Luftausgang: Für den Kartuschenadapter/Optimeter
™
-Anschluss.
Erdungsbuchse: Standard 0.166”Bananenbuchse für den Anschluss der Erdung für gegen
elektrostatische Entladung empfindliche Komponenten
Numerische Tastatur: Für die Eingabe der Einstellungen
Scroll-Tasten: Die pfeilförmigen Tasten 2, 4, 6 und 8 auf der numerischen Tastatur können für das
Scrollen mit dem Cursor sowie für die Dateneingabe verwendet werden.
Tasten für einfache Regulierung: Zur Einstellung der Dosierzeit oder des Speicherplatzes.
Enter-Taste:
Zur Bestätigung der markierten Auswahl oder eingegebenen Daten.
Funktionen & Bedienelemente
Netzschalter
Funktionstasten
Erdungsbuchse
Enter-Taste
RS-232 Anschluss
LCD-Display
Kupplungsbuchse
Druckluftausgang
Zyklus-Taste
Numerische
Tastatur
Scroll-Tasten
Tasten für
einfache
Regulierung
