UltimusV DIO Pin 9: Alarm Out+ Common Digitaler Eingang 0 Digitaler Eingang 1 Digitaler Eingang 2 Pin 10: Alarm Out- 2.2K PC / PLC Alarmausgang an digitalen Eingang Vdd Out UltimusV DIO Pin 9: Alarm Out+ Pin 10: Alarm …
Pin 7: PS+
Spannungsversorgung (24VDC Power Supply) +: Dieser Pin versorgt eine externe Last mit 24VDC, 100mA.
Pin 8: Alarm In
Alarmeingang (Alarm Input): Dieser Pin erkennt einen Relais- oder Schalterschluss. Sobald ein Schluss erkannt wird,
zeigt die Dosierstation die Eingangsalarmmeldung an und verhindert den Start weiterer Dosierzyklen. Ein interner
1,2K-Widerstand begrenzt den Strom des Alarmeingangssignals auf 20mA oder weniger. Dieses Signal kann im
LCD-Bildschirm ALARMBEDINGUNGEN WAEHLEN (Alarm Options) deaktiviert werden.
UltimusV DIO
Pin 5: PS+
Common
Pin 6:
CC
Init
1.2K
Näherungssensor
Externes Relais
Pin 12: PS-
Dosierzyklus-Steuerung über Initiieren eines Kurzschlusses,
NPN-Näherungssensor über ein externes Relais
Vcc
UltimusV DIO
Pin 5: PS+
Common
Pin 8:
(Alarmeingang)
1.2K
Näherungssensor
External Relay
Pin 12: PS-
Alarmeingang, NPN-Näherungssensor und ein externes Relais
Vcc
Anhang A — Pinbelegung I/O-Anschlüsse
(Fortsetzung)
Pin 9: Alarm Out+
Alarm Output (Alarmausgang) +: Dies ist das positive Eingangssignal für den Halbleiterschalter des Alarmausgangs.
Ultimus V Präzisionsdosiergerät
35www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
UltimusV DIO
Pin 9: Alarm Out+
Common
Digitaler Eingang 0
Digitaler Eingang 1
Digitaler Eingang 2
Pin 10: Alarm Out-
2.2K
PC / PLC
Alarmausgang an digitalen Eingang
Vdd Out
UltimusV DIO
Pin 9: Alarm Out+
Pin 10: Alarm Out-
2.2K
Pin 5: PS+
Pin 12: PS-
Externes Relais
DC

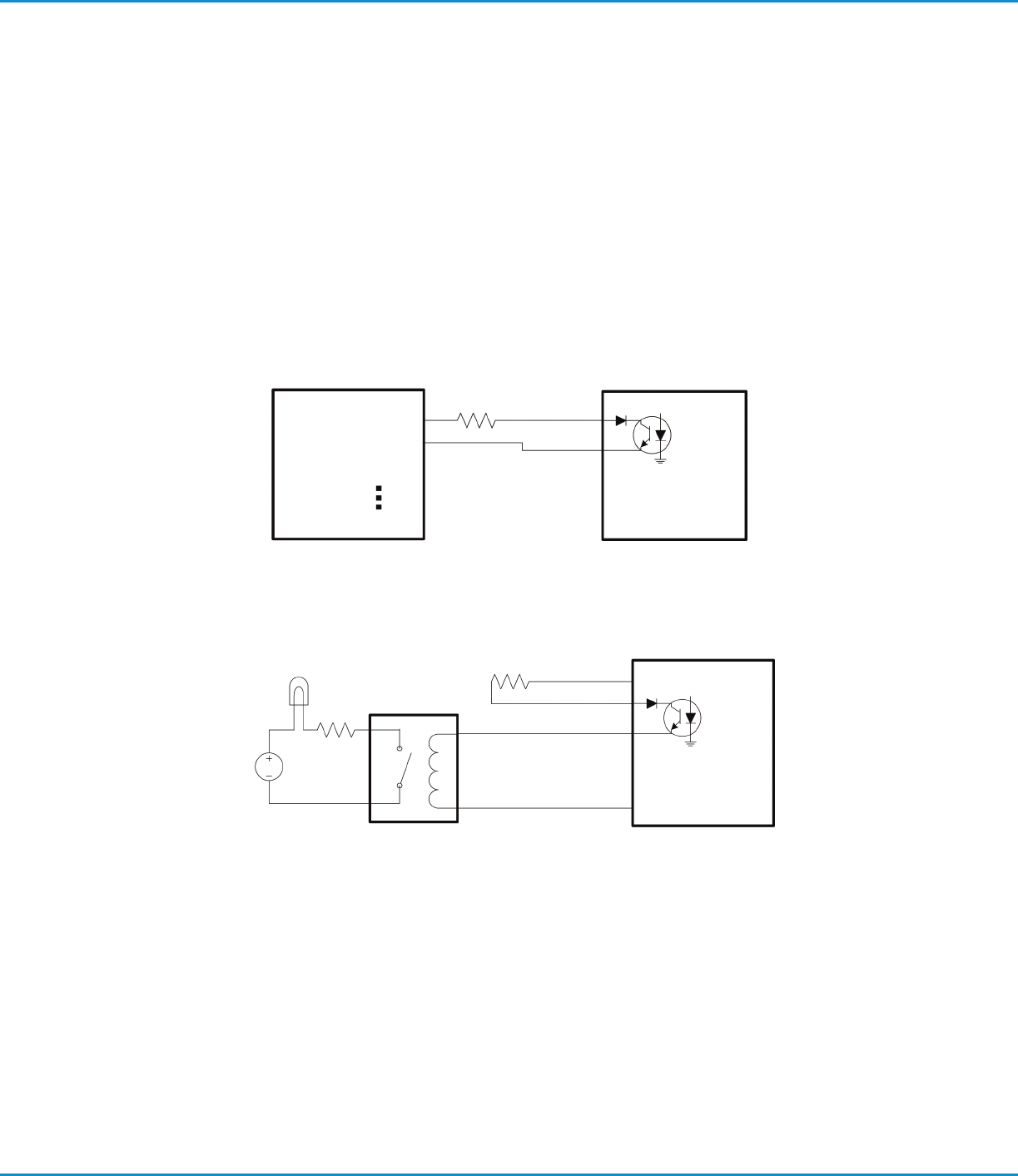

Alarm Output to External Indicator
Anhang A — Pinbelegung I/O-Anschlüsse
(Fortsetzung)
Pin 10: Alarm Out–
Alarmausgang (ALARM OUTPUT) -: Dieses Signal ist der Ausgang eines Halbleiterschalters.
Das Alarmausgangssignal ist über einen Halbleiterschalter angeschlossen. Wenn ein Alarmzustand eintritt, schließt
die Dosierstation Halbleiterschalter und schließt die Alarmausgangspins kurz.
Das Alarmausgangssignal kann durch den Eingangsalarm, Druckalarm oder Auto Increment-Alarm aktiviert werden.
Auf dem LCD-Bildschirm ALARMBEDINGUNGEN WAEHLEN (Alarm Options) kann zugelassen oder nicht
zugelassen werden, dass alle Alarmzustände das Alarmausgangssignal aktivieren.
Der Stromkreis ist für den Betrieb zwischen 5 und 24VDC mit einer maximalen Stromstärke von 100mA ausgelegt.
HINWEIS: Es sollte ein Widerstand zwischen die externe Stromquelle und den Alarm Out+-Pin geschaltet werden,
um den Strom durch den Alarmausgangs-Stromkreis auf unter 100mA zu beschränken.
Pin 11: PS+
Spannungsversorgung (24VDC Power Supply) +: Dieser Pin versorgt eine externe Last mit
24VDC, 100mA.
Pin 12 to Pin 15: PS–
Spannungsversorgung (24VDC Power Supply) -: Diese Pins sind die Referenz- und Rückleitungs- Pins der 24VDC-
Spannungsversorgung.
Ultimus V Präzisionsdosiergerät
36 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anhang B — RS-232 Übertragungsprotokoll
Pin 2: RS-232_TX
Der RS-232 TX-Pin überträgt Daten der Dosierstation auf ein externes Kommunikationsgerät. Beim externen
Kommunikationsgerät sollte dieser Pin an dessen RS232-RX-Pin angeschlossen werden.
Pin 3: RS-232_RX
Der RS-232 RX-Pin empfängt Daten vom externen Kommunikationsgerät in die Dosierstation. Beim externen
Kommunikationsgerät sollte dieser Pin an dessen RS232-TX-Pin angeschlossen werden.
Pin 5: Gemeinsame Masse
1. RS-232 Protokoll
1.1 Kommunikationsspezifikationen
Das RS-232 Protokoll für die Ultimus V verwendet den RS232C-Standard. die Ultimus V agiert als Terminal zum
Remote-Host-PC oder zur SPS.
die Ultimus V verwendet bei der Kommunikation die folgenden Einstellungen:
• Synchronmodus: Halbduplex
• Baud-Raten: 9600, 19200, 38400, 115200 (default)
HINWEIS: Die Baudrate ist im Menüpunkt ‘COM Port einstellen’ frei wählbar. Weitere Informationen finden Sie im
Menüpunkt Bildschirm Kommunikationsport-Optionen (COM Port einstellen) auf Seite 24.
• Start-Bit: 1
• Datenlänge: 8bit (ASCII)
• Paritäts-Bit: None
• Stopp-Bit: 1
1.2 Datencodes
Alle Befehls-Pakete, die zwischen der Ultimus V und dem Remote-Host ausgetauscht werden, werden in ASCII
formatiert.
Die folgenden ASCII-Codes werden als Teil des Kommunikationsprotokolls verwendet:
• Paket-Start: STX (0x02h)
• Paket-Ende: ETX (0x03h)
• Bestätigen: ACK(0x06h)
• Nicht bestätigen: NAK (0x15h)
• Anfrage: ENQ (0x05)
• Übertragungsende: EOT (0x04h)
