RoHS 标准相关声明 标准相关声明 China RoHS-Richtlinie (Gefahrstoffe) 产品名称 Teilbezeichnung 有害物质及元素 Toxische und gefährliche Substanzen oder Bestandteile 铅 Blei (Pb) 汞 Quecksilber (Hg) 镉 Cadmium (Cd) 六价铬 Sechswertiges Chrom (Cr6) 多溴联苯 …
Wichtige Sicherheitsinformationen
Alle Einweg-Komponenten von Nordson EFD, einschließlich Kartuschen, Stopfen, Verschlusskappen und
Dosiernadeln sind Präzisionsteile zur einmaligen Verwendung. Der Versuch der Reinigung und Wiederverwendung
der Teile beeinträchtigt die Dosiergenauigkeit und kann die Gefahr von Personenschäden erhöhen.
Tragen Sie stets eine für Ihre Dosieranwendung geeignete Schutzausrüstung und -kleidung und halten Sie sich an
die folgenden Richtlinien:
• Erwärmen Sie die Kartuschen nicht über eine Temperatur von 38 °C (100 °F).
• Entsorgen Sie die Teile nach einmaliger Verwendung entsprechend der lokalen Bestimmungen.
• Reinigen Sie die Teile nicht mit starken Lösungsmitteln (z. B. MEK, Aceton, THF).
• Kartuschenbehältersysteme und Kartuschen-Füllsysteme sollten nur mit milden Reinigungsmitteln gereinigt
werden.
• Um Materialreste zu vermeiden, wenden Sie die SmoothFlow
™
-Stopfen von Nordson EFD.
Maßnahmen im Falle einer technischen Störung
Weist das System oder ein Gerät im System Fehlfunktionen auf, schalten Sie das System sofort ab und führen Sie
folgende Schritte durch:
1. Schalten Sie das System aus und ziehen Sie den Netzstecker. Schließen Sie, wenn vorhanden, die
hydraulischen pneumatischen Abschaltventile und entfernen Sie die Druckluft.
2. Bei druckluftbetriebenen EFD-Dosiergeräten entfernen Sie die Kartusche von der Adaptereinheit. Bei
elektromechanischen EFD-Dosiergeräten schrauben Sie langsam den Kartuschenhalter auf und nehmen Sie die
Kartusche aus der Halterung.
3. Ermitteln Sie die Ursache für die Fehlfunktion und beheben Sie diese, bevor Sie das System wieder starten.
Entsorgung
Entsorgen Sie das Gerät und die bei dessen Betrieb und Wartung verwendeten Materialien gemäß den örtlichen
Bestimmungen.
Nordson EFD Produktsicherheitshinweise
(Fortsetzung)
Ultimus V Präzisionsdosiergerät
8 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
RoHS标准相关声明标准相关声明 China RoHS-Richtlinie (Gefahrstoffe)
产品名称
Teilbezeichnung
有害物质及元素
Toxische und gefährliche Substanzen oder Bestandteile
铅
Blei
(Pb)
汞
Quecksilber
(Hg)
镉
Cadmium
(Cd)
六价铬
Sechswertiges
Chrom
(Cr6)
多溴联苯
Polybromierte
Biphenyle
(PBB)
多溴联苯醚
Polybromierte
Diphenylether
(PBDE)
外部接口
Externe, elektrische
Verbindungen
X 0 0 0 0 0
O:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准低于SJ/T11363-2006限定要求。
Bedeutet, dass diese toxische oder gefährliche Substanz, die in allen homogenen Materialien für dieses Teil enthalten ist, gemäß EIP-A, EIP-B, EIP-C
unter dem von SJ/T11363-2006 verlangten Grenzwert liegt.
X:表示该产品所含有的危险成分或有害物质含量依照EIP-A,EIP-B,EIP-C
的标准高于SJ/T11363-2006限定要求.
Bedeutet, dass diese toxische oder gefährliche Substanz, die in allen homogenen Materialien für dieses Teil enthalten ist, gemäß EIP-A, EIP-B, EIP-C
über dem von SJ/T11363-2006 verlangten Grenzwert liegt.
WEEE-Richtlinie
Das Gerät erfüllt die Vorschriften der WEEE-Richtlinie der Europäischen Union (2012/19/EU). Für Hinweise
zur ordnungsgemäßen Entsorgung der Geräte siehe www.nordsonefd.com/WEEE.
Spezifikationen
HINWEIS: Spezifikationen und technische Details unterliegen Änderungen ohne vorherige Ankündigung.
Eigenschaften Posten
Gehäuseabmessungen 22,5
W x 9,50H x 19,9D cm (8,86W x 3,74H x 7,85D")
Gewicht 3,4 kg (7,7 lb)
Eingangsspannung AC (zum
Stromanschluss)
100–240 VAC (±10%), 50/60 Hz, 0,5 A
Ausgangsspannung DC (vom
Stromanschluss)
24 VDC, max. 1,66 A
Innere Spannung 24 VDC
Zyklusrate Überschreitet 600 pro Minute
Zeitbereich 0,0000–9,9999 s
Fußpedal Spannung: 24 VDC
Strom: 20 mA
Rückmeldung 5–24 VDC, max. 100 mA
Startsignal Fußpedal, Fingerschalter oder 5-24 VDC-Signal
Druckversorgung 7,0 bar (100 psi) Maximum
Druckluftausgang 0–7,0 bar (0–100 psi)
Arbeitsbereich Temperatur: 5° C bis 50° C
Luftfeuchtigkeit: 85% rel. Luftfeuchtigkeit bei 30°C nicht kondensierend
Höhe über NN: max. 2.000 m
Produktklassifikation Installationskategorie: II
Verschmutzungsgrad: 2
Zertifizierungen CE, TÜV, RoHS, WEEE, China RoHS
Ultimus V Präzisionsdosiergerät
9www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

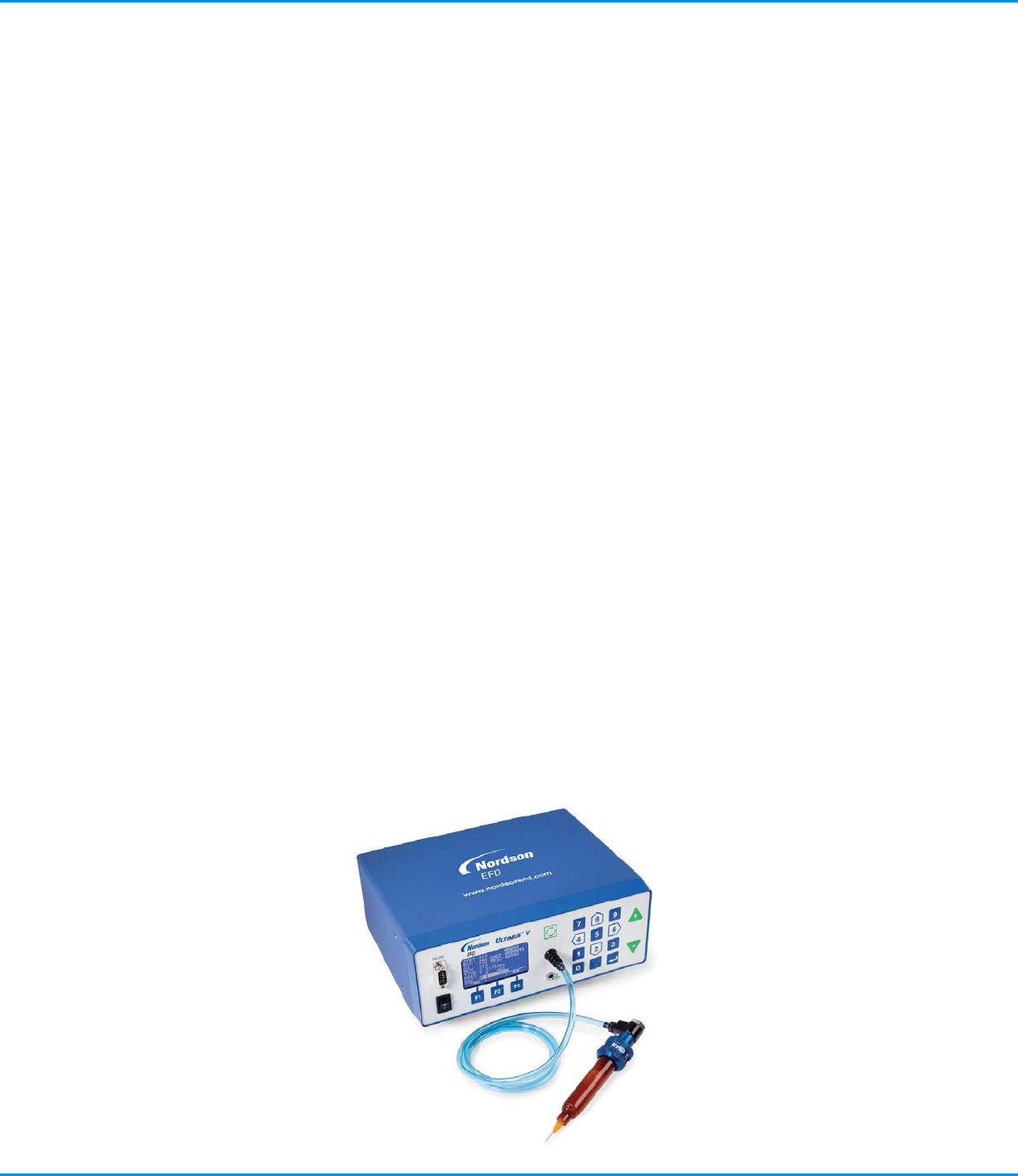

Ultimus V — Funktionen
• Elektronisches Ändern/Einstellen der Dosierzeit, des Drucks und des Vakuummodus
• Gleichzeitige Anzeige der Dosierzeit, des Drucks und des Vakuummodus
• Auto Increment-Modus für das Einstellen der Dosierparameter nach einer bestimmten
Anzahl Dosierungen oder nach Ablauf einer bestimmten Zeit.
• Auto Sequenz-Modus, mit dem Dosiermuster automatisch wiederholt werden können
• 400 einzelne Speicherplätze
• Durchblättern und Auswählen der Speicher über Tastatur auf der Vorderseite oder externe
PC / SPS-Steuerung
• Umschalten zwischen Dauer-, zeitgesteuerte und Teach-Modi
• Taste auf der Vorderseite für manuellen Zyklus
• Teach In-Funktion
• Bediensperre auf mehreren Ebenen
• Alarmanzeigen
• Rückkopplungsschleife bei Zyklusende
• Dateneingabe über Tastatur mit Soft-Tasten 0–9
• Einstellbare Helligkeit des LCD-Displays
• Einfache Navigation über AUF-/AB-Pfeiltasten
• Externe PC-Schnittstelle für Dateneingabe
• Anzeige des Zykluszählers
• RS-232 Schnittstelle kompatibel mit Standard RS-232 Protokoll
• Geschützt gegen elektrostatische Entladungen über Verbindung mit externem
Erdungsstecker
• 0–7,0 bar Luft-Einstellbereich; 0–18 H
2
0 Vakuum-Einstellbereich
• Integriertes Universalnetzteil
• Anschlüsse Sub-D (15-polig) und Kommunikation Sub-D (9-polig)
• Alarmeingangs-/-ausgangssignale
