Steady-Modus (Dauer -Modus -DAUER-) Im Dauer-Modus wird der Timer nicht verwendet. Stattdessen setzt das Gerät die Dosierung so lange fort, wie der Fußschalter oder die Zyklus (Cycle)-Taste gedrückt werden. Druckeinstell…
Dosierzeit-, Druck- und Vakuum-Einstellungen
Die Dosiermenge wird durch eine Kombination von Dosierzeit, Druckluft, Vakuum (um bei der Dosierung
von dünnen Flüssigkeiten ein Tropfen zu verhindern) und Dosiernadelgröße bestimmt.
Auswahl einer Speicherplätze
Speicherplätze können wie folgt auf dem Hauptbildschirm ausgewählt werden:
• Markieren Sie mithilfe der Auf-/Ab- (8/2) oder Links-/Rechts-Tasten (4/6) das Feld MEM.
• Drücken Sie die Enter-Taste, geben Sie die dreistellige Speicherplatznummer (000–399) ein und
drücken Sie erneut die Enter-Taste.
ODER
• Erhöhen oder reduzieren Sie mithilfe der Tasten für die einfache Regulierung die Speicherplatznummer.
HINWEIS: Wenn der Speicherplatz geändert wird, werden die auf diesem Platz gespeicherten Werte
(Dosierzeit-, Druck- und Vakuum- und Triggereinstellungen) angezeigt und der Regler wird auf diese
eingestellt. Werden Zeit-, Druck-, Vakuum- oder Triggereinstellungen in einer einem Speicherplatz
geändert, ersetzen diese automatisch die vorherigen Einstellungen.
Dosiermodi
Timed-Modus (zeitgesteuerter Modus - ZEITGEST-)
Dieser Modus wird verwendet, wenn die gewünschte Dosierzeit bekannt ist.
• Markieren Sie mithilfe der Auf-/Ab- (8/2) oder Links-/Rechts-Tasten (4/6) das Feld MEM, TIME, PRES
oder VAC.
• Bewegen Sie sich durch Drücken der F1-Taste durch die Dosiermodi, (ZEITGEST -> DAUER ->
LEHREN -> ZEITGEST), bis ZEITGEST angezeigt wird (TIMED->STEADY->TEACH->TIMED).
• Drücken Sie die Enter-Taste, um den Zeiteingabe-Bildschirm anzuzeigen. Geben Sie die Dosierzeit ein
und drücken Sie dann die Enter-Taste, um die Eingabe zu speichern.
ODER
• Erhöhen oder reduzieren Sie mithilfe der Tasten für die einfache Regulierung die Dosierzeit.
Teach-Modus (-LEHREN-)
Mit dem Teach-Modus können Sie die gewünschte Dosiermenge auf Grundlage Ihrer Beobachtungen
einstellen.
• Drücken Sie die F1-Taste, bis LEHREN (TEACH) angezeigt wird, und drücken Sie dann die F2- Taste
(Reset), um alle Dosierzeiten auf Null zurückzusetzen.
• Drücken Sie den Fußschalter oder die Zyklus (Cycle)-Taste, bis die gewünschte Dosiermenge erreicht
wird und lassen Sie dann den Schalter oder die Taste los. Im Feld ZEIT (TIME) wird die abgelaufene
Dosierzeit angezeigt.
• Wenn Sie den Fußschalter oder die Taste erneut drücken, wird die abgelaufene Dosierzeit erhöht.
Um die Dosierzeit zurückzusetzen und andere Einstellungen vorzunehmen, drücken Sie die F2-Taste
(Reset).
• Drücken Sie die F3-Taste, um die Zeiteinstellungen zu speichern.
Ultimus V Präzisionsdosiergerät
25www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Steady-Modus (Dauer-Modus -DAUER-)
Im Dauer-Modus wird der Timer nicht verwendet. Stattdessen setzt das Gerät die Dosierung so lange
fort, wie der Fußschalter oder die Zyklus (Cycle)-Taste gedrückt werden.

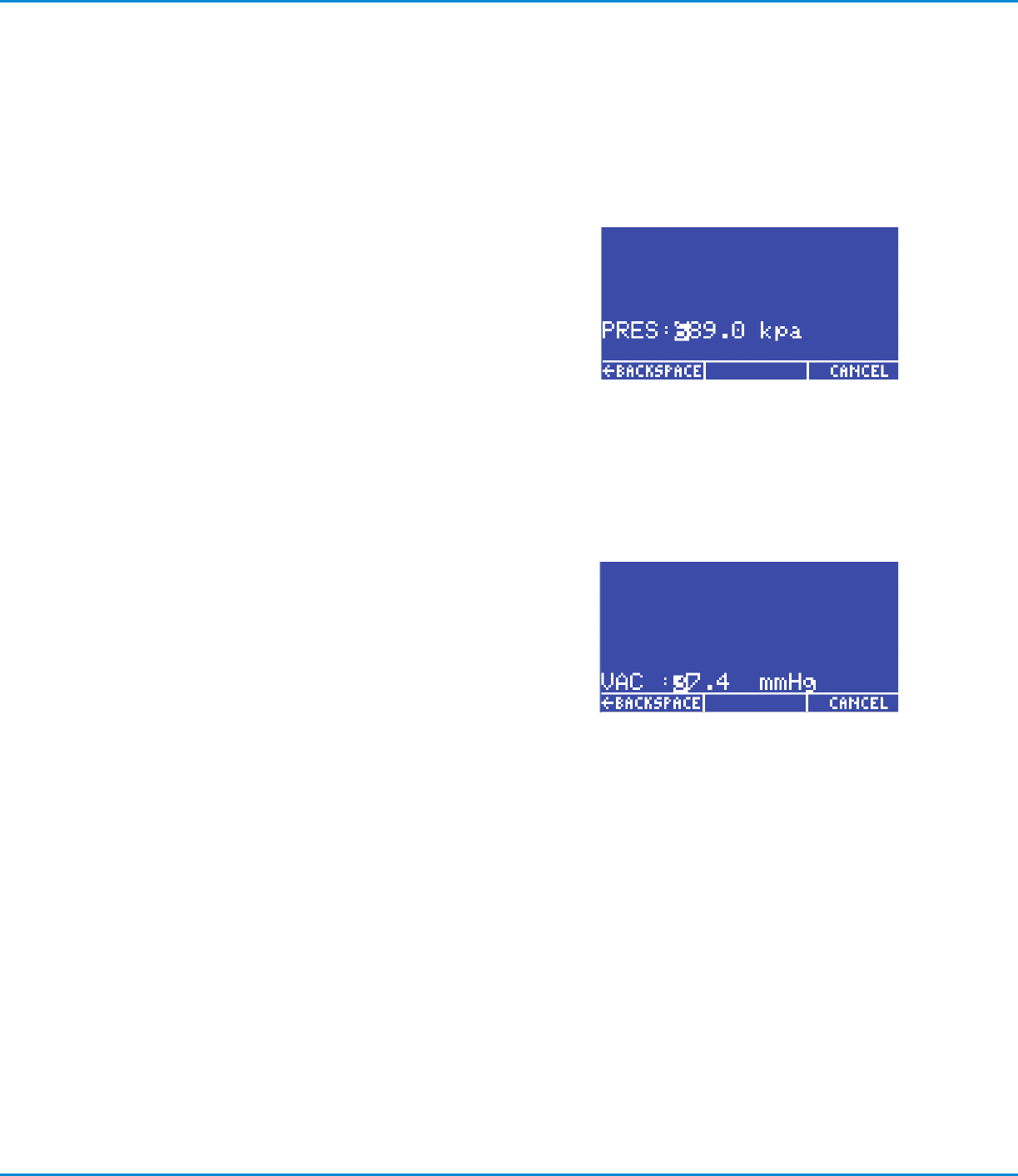

Druckeinstellung
Der Druck muss über die numerische Tastatur eingegeben
werden.
• Markieren Sie mithilfe der Auf-/Ab- (8/2) oder Links- /
Rechts-Tasten (4/6) das Feld DRUCK (PRES).
• Drücken Sie die Enter-Taste, geben Sie den gewünschten
Druck ein und drücken Sie erneut die Enter-Taste, um die
Einstellung zu speichern.
Vakuumeinstellung
Die Vakuumeinstellung muss über die numerische Tastatur
vorgenommen werden.
• Markieren Sie mithilfe der Auf-/Ab- (8/2) und Links-/Rechts-
Tasten (4/6) das Feld VAKU (VAC).
• Drücken Sie die Enter-Taste, geben Sie den gewünschten
Vakuumwert ein und drücken Sie erneut die Enter-Taste,
um die Einstellung zu speichern.
Dosiermodi (Fortsetzung)
Ultimus V Präzisionsdosiergerät
26 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anwendung des Auto Increment-Modus
Die Ultimus V Dosierstation verfügt über einen Auto Increment-Modus, der eingestellt werden kann, um
die Dosierzeit, Druck- und Vakuumeinstellungen automatisch anzupassen, wenn sich die Viskosität der
abgegebenen Flüssigkeiten ändert. Es stehen 400 verschiedene Speicherplätze zur Verfügung, in denen
unterschiedliche Kombinationen von Dosierzeit, Druck- und Vakuumeinstellungen gespeichert werden
können.
Es stehen vier Auto Increment-Modi zur Verfügung:
• Aus (OFF). Auto Increment ist nicht aktiviert.
• ANZ — Dosierzählmodus (COUNT). Automatische Anpassung der Einstellungen an geänderte
Viskosität durch Vorgehen zum nächsten Speicherplatz, je nach Anzahl der Dosierzyklen.
• ZEI — Zeitmodus (TIMED). Automatische Anpassung der Einstellungen an eine geänderte Viskosität
durch Vorgehen zum nächsten Speicherplatz, je nach Anzahl Sekunden abgelaufener Zeit.
• SEQ — Auto Sequenz-Modus (SEQUENZE). Ähnlich wie der Dosierzählmodus, jedoch mit dem
Unterschied, dass die Speicherplatzadresse automatisch zurückgesetzt wird und von vorne beginnt,
sobald das Ende erreicht wurde.
Um einen Auto Increment-Modus auszuwählen:
• Markieren Sie mithilfe der Auf-/Ab- (8/2) oder Links-/Rechts-Tasten (4/6) das Feld AI.
• Bewegen Sie sich durch Drücken der F1-Taste durch die AI-Modi. AUS->ANZ->ZEI->SEQ-AUS (...)
OFF -> COUNT -> TIMED -> SEQUENCE - OFF.
Wenn der Auto Increment-Modus entweder im Dosierzählmodus (ANZ) im Zeit (ZEI)-Modus oder im Auto
Sequence (SEQ)-Modus aktiviert ist, werden auf dem Haupt-LCD-Bildschirm drei Variablen verfügbar:
Startadresse (Start), Endadresse (End) und Auslöser (TRIG). Jede dieser drei Variablen kann entweder
direkt über die Tastatur oder mithilfe der Tasten für die einfache Erhöhung/Reduzierung ausgewählt und
aktualisiert werden. Wenn der Auto Increment-Modus deaktiviert ist, werden Startadresse, Endadresse
und Auslöser nicht auf dem LCD angezeigt.
• START. Die Speicherplatzadresse, bei der der Auto Increment-Modus beginnt.
• END. Die letzte Speicherplatzadresse, die vor Auto Increment-Ende eingestellt wird.
• TRIG. Die Anzahl Dosierzyklen oder die Zeit, die abläuft, bevor die Speicherplatzadresse auf die
nächste Adresse erhöht wird. Jeder Speicherplatz hat seinen eigenen Auslösewert. Deshalb wird,
wenn die Speicherplatzadresse erhöht wird, ein neuer Auslösewert für diesen Speicherplatz geladen.
Wird der Auslösewert im Speicherplatz geändert, ersetzt dieser automatisch den vorherigen
Auslösewert dieses Speicherplatzes.
