Grundmenüfunktionen
• Drücken Sie im Hauptbildschirm die Taste F3 (Menü), um den ersten Hauptmenübildschirm
anzuzeigen.
• Bewegen Sie sich mithilfe der Auf-/Ab-Tasten (8/2) durch die Menüoptionen.
• Drücken Sie die Enter-Taste, um den Bildschirm für die markierte Option anzuzeigen.
• Blättern Sie mithilfe der Auf-/Ab-Tasten (8/2) durch die Menüoptionen und wählen Sie damit die
gewünschten Optionen.
• Drücken Sie die F2-Taste (Speichern), um Ihre Auswahl zu bestätigen.
• Den vorausgehenden/nächsten Menübildschirm können Sie mithilfe der Tasten F1 (vorheriger) und F2
(nächster) anzeigen.
• Drücken Sie die F2-Home-Funktionstaste, um zum Hauptbildschirm zurückzukehren.
• Menüoptionen, die über den Einrichtbetrieb-Bildschirm gesperrt sind, sind ausgeblendet und können
nicht ausgewählt werden.
Einstellen der Echtzeituhr
Markieren Sie UHR EINSTELLEN (SET CLOCK) im
Hauptmenübildschirm und drücken Sie dann die Enter-
Taste.
• Drücken Sie die F3-Funktionstaste, um das 12-Stunden-
oder 24-Stunden-Format auszuwählen und geben Sie die
Zeit ein.
HINWEIS: Ggf. muss an erster Stelle eine Null eingegeben
werden. Zum Beispiel:
Uhrzeit 12-Stunden-Format 24-Stunden-Format
5:30 Uhr 05:30 Uhr 05:30
13:30 Uhr 13:30 Uhr 13:30
• Wenn Sie das 12-Stunden-Format verwenden, drücken
Sie die 1 für am (Vormittag) und die 2 für pm (Nachmittag),
nachdem Sie die Uhrzeit eingegeben haben.
• Drücken Sie die F2-Taste (Speichern), um diese
Einstellung zu speichern.
Datumseinstellung
• Markieren Sie DATUM (SET DATE) im
Hauptmenübildschirm und drücken Sie dann die Enter-
Taste.
• Geben Sie das Datum im Format MM/TT/JJ ein.
• Drücken Sie die F2-Taste (Speichern), um diese Einstellung
zu speichern.
Ultimus V Präzisionsdosiergerät
19www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

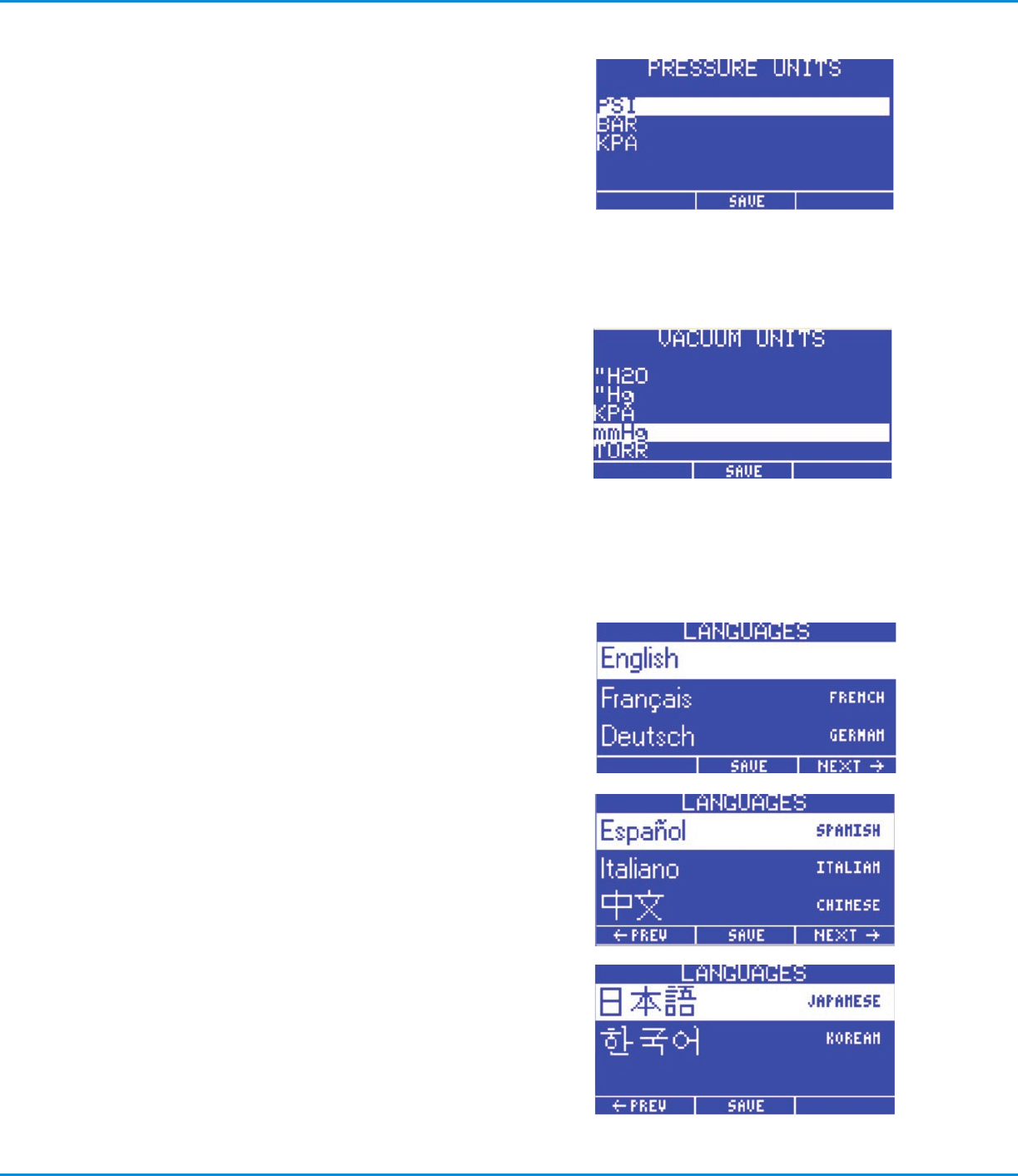

Druckeinheiten einstellen
• Markieren Sie DRUCK EINHEITEN (UNITS OF PRESSURE)
im Hauptmenübildschirm und drücken Sie dann die Enter-
Taste.
• Wählen Sie mithilfe der Auf-/Ab-Tasten (8/2) die
Maßeinheit aus.
• Drücken Sie die F2-Taste (Speichern), um diese
Einstellung zu speichern.
Vakuumeinheiten einstellen
• Markieren Sie DRUCK EINHEITEN (UNITS OF PRESSURE)
im Hauptmenübildschirm und drücken Sie dann die Enter-
Taste.
• Wählen Sie mithilfe der Auf-/Ab-Tasten (8/2) die
Maßeinheit aus.
• Drücken Sie die F2-Taste (Speichern), um diese
Einstellung zu speichern.
Spracheinstellung
• Drücken Sie im Hauptbildschirm die Taste F3 (Menü), um
das Hauptmenü anzuzeigen.
• Markieren Sie SPRACHE (LANGUAGE) im
Hauptmenübildschirm und drücken Sie die Enter-Taste.
• Drücken Sie die Taste 2 (Ab-Pfeil) auf der Tastatur, bis die
gewünschte Sprache markiert ist und drücken Sie dann
die Taste F2 (Speichern), um Ihre Auswahl zu bestätigen.
• Drücken Sie die F2-Taste, um zum Hauptbildschirm
zurückzukehren, auf dem die Daten in der Sprache
angezeigt werden, die Sie eben ausgewählt haben.
Ultimus V Präzisionsdosiergerät
20 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Einstellen der Parameter für die Bediensperre
(Einrichtbetrieb)
• Drücken Sie im Hauptbildschirm die Taste F3 (Menü), um
den Hauptmenübildschirm anzuzeigen.
• Markieren Sie mithilfe der Auf-/Ab-Tasten (8/2) die Option
EINRICHTBETRIEB (OPERATOR LOCKOUT) und drücken
Sie dann die Enter-Taste.

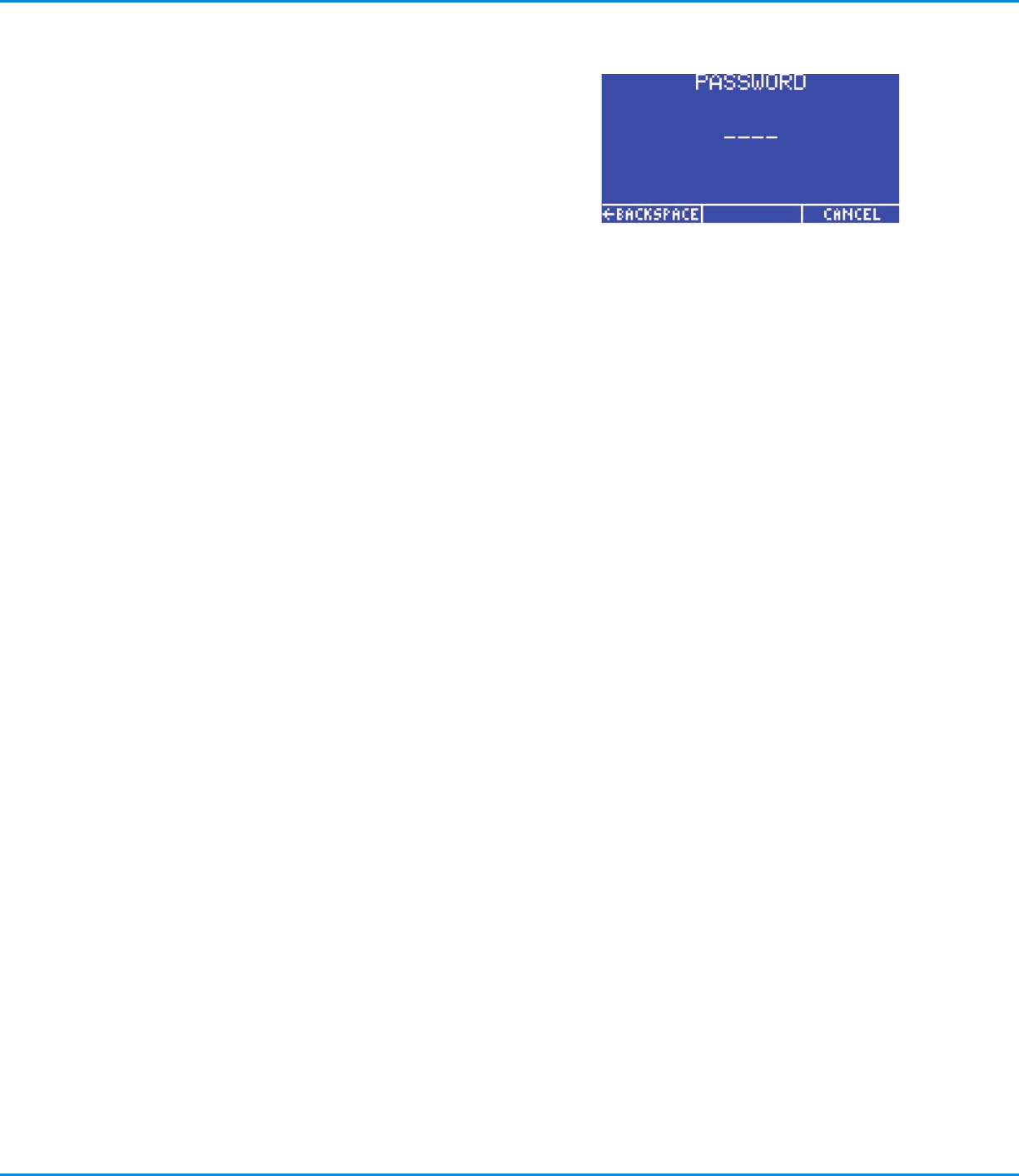

• Daraufhin wird der Passwortbildschirm angezeigt.
HINWEIS: Die Ultimus V Dosierstation wird mit Passwort auf 0000 voreingestellt geliefert.
Geben Sie den 4-stelligen Sicherheitscode ein und drücken Sie dann die Enter-Taste. Wenn Sie ein
falsches Passwort eingeben, werden die Ziffern gelöscht und erneut die Striche angezeigt.
Allgemeines Vorgehen Bediensperre (Einrichtbetrieb)
Die folgenden Optionen können gesperrt werden, um unbefugte Einstellungen zu vermeiden.
• Zeiteinstellung (ZEITGEST)
• Druckeinstellung
• Vakuumeinstellung
• Speichereinstellung
(SPEICHER)
• Dosierungszähler
• Dosiermodus
• Auto Increment-Modus (AUTO
ZAEHL MODUS)
• Auto Increment-Reset (AUTO
ZAEHLER RUECKSETZEN)
• Alarm-Reset (ALARM
RUECKSETZEN)
• Hauptmenü
• Druckeinheiten-Menü
• Vakuumeinheiten-Menü
• Sprach-Menü
• Datenaustausch-Menü
(MENUE COM PORT)
• Alarm-Menü
HINWEIS:
• Wenn ein Rechteck markiert ist, bedeutet dies, dass diese Option gesperrt wurde und dass der
Bediener diese weder ändern noch auswählen kann.
• Um eine Option zu sperren, drücken Sie die Auf-/Ab-Tasten (8/2), um die gewünschte Option zu
markieren. Drücken Sie die Enter-Taste, um die Sperreinstellung zu aktivieren oder zu deaktivieren.
• Drücken Sie die Taste F3 (nächster), um den nächsten Einrichtbetrieb (Operator Lockout)-Bildschirm
anzuzeigen. Drücken Sie die Taste F1 (vorheriger), um den vorherigen Einrichtbetrieb (Operator
Lockout)-Bildschirm anzuzeigen. Wenn Sie fertig sind, drücken Sie die Taste F2 (Speichern), um die
Einstellungen zu speichern und zum Hauptmenübildschirm zurückzukehren.
• Sie können auch das gesamte Hauptmenü sperren. Wenn Sie dies tun, erscheint zuerst der Passwort-
Bildschirm, wenn ein Bediener die Menü-Funktionstaste auf dem Hauptbildschirm drückt. Wenn das
korrekte Passwort eingegeben wird, erscheint der Hauptmenübildschirm.
• Wenn der Zeiteinstellungs-Parameter gesperrt ist, kann die Dosierzeit nicht verstellt werden und der
Teach-Dosiermodus ist auch gesperrt.
• Wenn die F1-Taste (Dosiermodus) gesperrt wird, bleibt die Ultimus im gegenwärtigen Dosiermodus
(Timed oder Steady) und dieser kann nicht geändert werden.
• Wenn die Option Uhr einstellen gesperrt wird, wird gleichzeitig auch die Option Datum einstellen
gesperrt.
• Der Bediener kann für das Zurücksetzen der Dosierparameter auf die Startadresse gesperrt werden,
bevor die Ultimus V die Endadresse und den endgültigen Auslösewert erreicht, indem die Auto
Increment Reset-Option ausgewählt wird.
• Auch das Zurücksetzen der Alarme kann gesperrt werden. Der Bediener wird zur Eingabe des
Passworts aufgefordert, wenn ein gehaltener Alarm zurückgesetzt werden soll.
