1 Blende und Auflage Ultimus V — 2 Drucksensor Ultimus V 7014545 3 Vakuumsensor Ultimus V 7014546 4 Netzschalter Ultimus V 7014547 5 Netzteil Ultimus V — 6 Unterer Verteiler Ultimus V 7014549 7 PC-Hauptplatine Ultimus V —…
Beispiel Speicherplatz-Einstellungen
HINWEISE:
• Werden Flüssigkeiten dosiert, die ihre Viskosität ändern, ist es im Allgemeinen von Vorteil, Auto
Increment auf Zeit (ZEI) anstelle von Zählen (ANZ) einzustellen.
• In den einzelnen Speicherplätzen belässt man besser die Dosierzeit auf demselben Wert und ändert
nur den Druck von Platz zu Platz, um dieselbe Zyklusrate beizubehalten.
• Wir empfehlen, nur kleine Druckanpassungen vorzunehmen oder einige Zeit zu warten, um
regelmäßige Dosiermenge sicher zu stellen.
Platz 0 – Einstellen des ersten Parameters, um die gewünschte Dosiermenge zu erhalten. Zum Beispiel:
20 psi Druck, .150 Sekunden Dosierzeit, 0 Vakuum. Einstellen des Auslösewerts auf 900 (15 Minuten).
Platz 1 – Erhöhen des Drucks auf 23 psi, beibehalten der Dosierzeit auf ,150 Sekunden, 0 Vakuum.
Einstellen des Auslösewerts auf 900 (15 Minuten).
Platz 2 – Erhöhen des Drucks auf 27 psi, beibehalten der Dosierzeit auf ,150 Sekunden, 0 Vakuum.
Einstellen des Auslösewerts auf 900 (15 Minuten).
Platz 3 – Erhöhen des Drucks auf 32 psi, beibehalten der Dosierzeit auf ,150 Sekunden, 0 Vakuum.
Reduzieren des Auslösewerts auf 540 (9 Minuten).
Platz 4 – Erhöhen des Drucks auf 37 psi, beibehalten der Dosierzeit auf ,150 Sekunden, 0 Vakuum.
Einstellen des Auslösewerts auf 540 (9 Minuten).
Platz 5 – Erhöhen des Drucks auf 45 psi, beibehalten der Dosierzeit auf ,150 Sekunden, 0 Vakuum.
Einstellen des Auslösewerts auf 540 (9 Minuten).
Platz 6 – Erhöhen des Drucks auf 55 psi, beibehalten der Dosierzeit auf ,150 Sekunden, 0 Vakuum.
Reduzieren des Auslösewerts auf 360 (6 Minuten).
Platz 7 – Erhöhen des Drucks auf 65 psi, beibehalten der Dosierzeit auf ,150 Sekunden, 0 Vakuum.
Reduzieren des Auslösewerts auf 180 (3 Minuten).
Platz 8 – (letzter Platz) – Erhöhen des Drucks auf 80 psi, beibehalten der Dosierzeit auf ,150, 0 Vakuum.
Reduzieren des Auslösewerts auf 120 (2 Minuten).
Wenn der Auto Increment-Alarm im Bildschirm ALARMBEDINGUNGEN WAEHLEN aktiviert ist,
wird der Auto Increment-Alarm eingeschaltet und weitere Dosierzyklen werden gestoppt. Wenn der
Auto Increment-Alarm deaktiviert ist, setzt der Timer die Erhöhung fort und Dosierzyklen werden
weiterhin zugelassen - die Speicherplatzadresse rückt jedoch nicht mehr vor und verbleibt in der
Endadresseneinstellung.
HINWEISE:
• Die Parameter müssen nur einmal pro Speicherplatz eingestellt werden. Wenn das Material das Ende
seiner Topfzeit erreicht hat, ersetzen Sie es einfach mit einer vollen Kartusche und verwenden Sie
dieselben voreingestellten Parameter.
• Um von vorn zu beginnen, markieren Sie AI und drücken Sie dann F2 (Reset). Wenn der AI-Alarm
verwendet wird, setzt ein Rücksetzen des Alarms auch den AI-Modus zurück.
Anwendung des Auto Increment-Modus (Fortsetzung)
Ultimus V Präzisionsdosiergerät
29www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
1
Blende und Auflage Ultimus V —
2
Drucksensor Ultimus V 7014545
3
Vakuumsensor Ultimus V 7014546
4
Netzschalter Ultimus V 7014547
5
Netzteil Ultimus V —
6
Unterer Verteiler Ultimus V 7014549
7
PC-Hauptplatine Ultimus V —
8
Kabel vordere RS-232 Ultimus V 7014551
9
Ultra 2800 Ersatzsicherungen 7017255
10
Anschluss Ultimus V I/O 15-poliger
Sub-D
7014553
11
Gehäuse Ultimus V I/O 15-poliger
Sub-D
7014554
12
Eingangsventil Ultimus V 7014555
13
Ausgangsventil Ultimus V —
14
Proportionalventil Ultimus V —
15
Leiterplatte Steuereinheit Ultimus V —
Ersatzteile
Ultimus V
Artikelnummern
Artikel-Nr. Beschreibung
7012590 Ultimus V-Präzisionsdosiergerät, 0–7,0 bar (0–100 psi)
7012589 Ultimus V-Präzisionsdosiergerät, kalibriert*, 0–7,0 bar (0–100 psi)
*Spezifikationen kalibriert indem die Richtwerte des National Institute of Standards
and Technology (NIST) verwendet wurden
Zubehör
Eine vollständige Liste mit optionalem Zubehör, das die Leistung Ihres Dosiersystems maximiert, finden Sie im
Datenblatt des Dosiersystem-Zubehörs. Besuchen Sie www.nordsonefd.com/DE_DispenserAccessories für Details.
Ultimus V Präzisionsdosiergerät
30 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
14

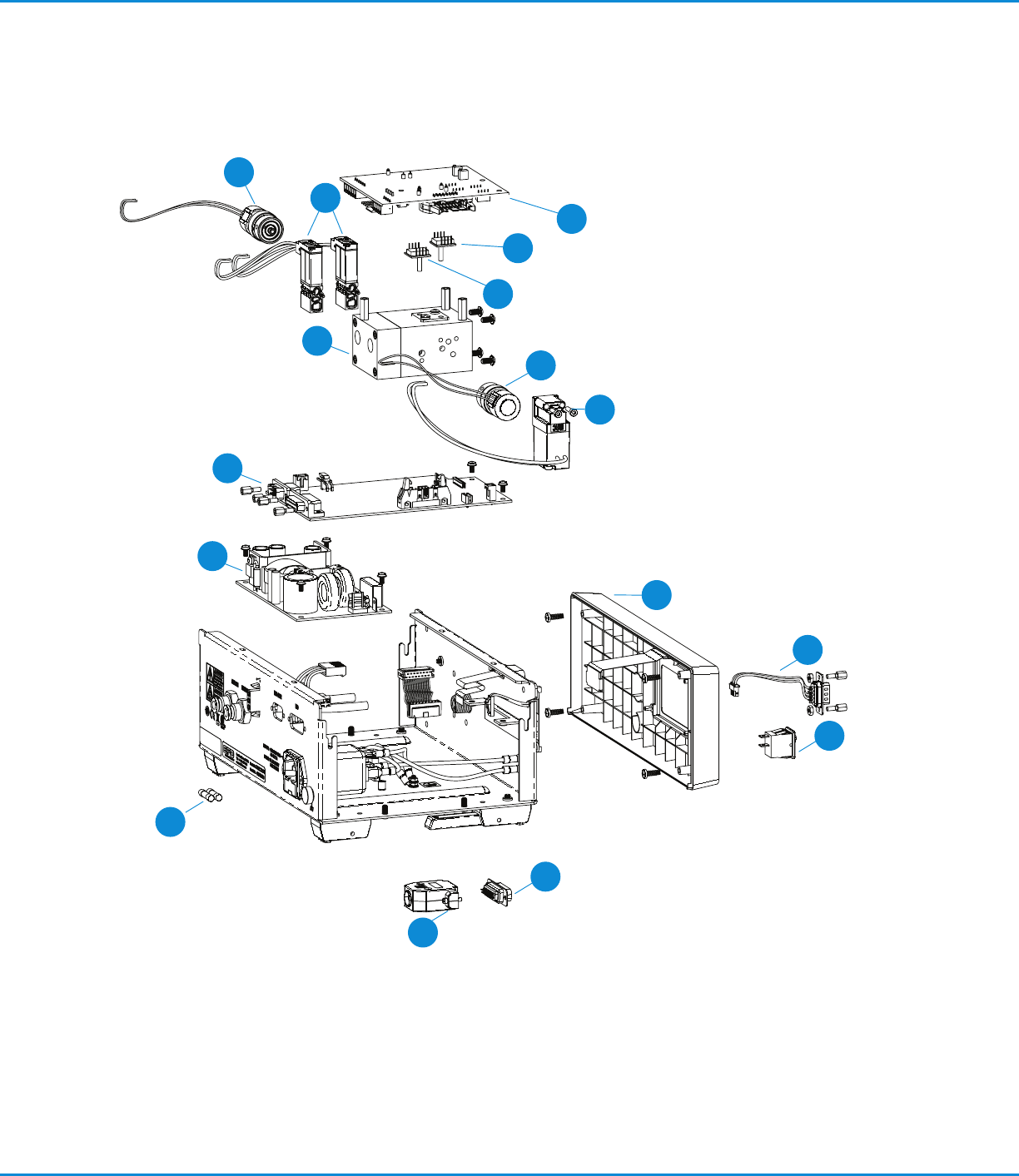

Ersatzteile (Fortsetzung)
Ultimus V (Fortsetzung)
