Dosiergeräte-Einstellungen und Parameter können über die Tastatur und Tasten an der Dosierstation manuell oder alternativ über die Ultimus V Interaktive Software eingegeben werden. Die Software können Sie über folgenden …

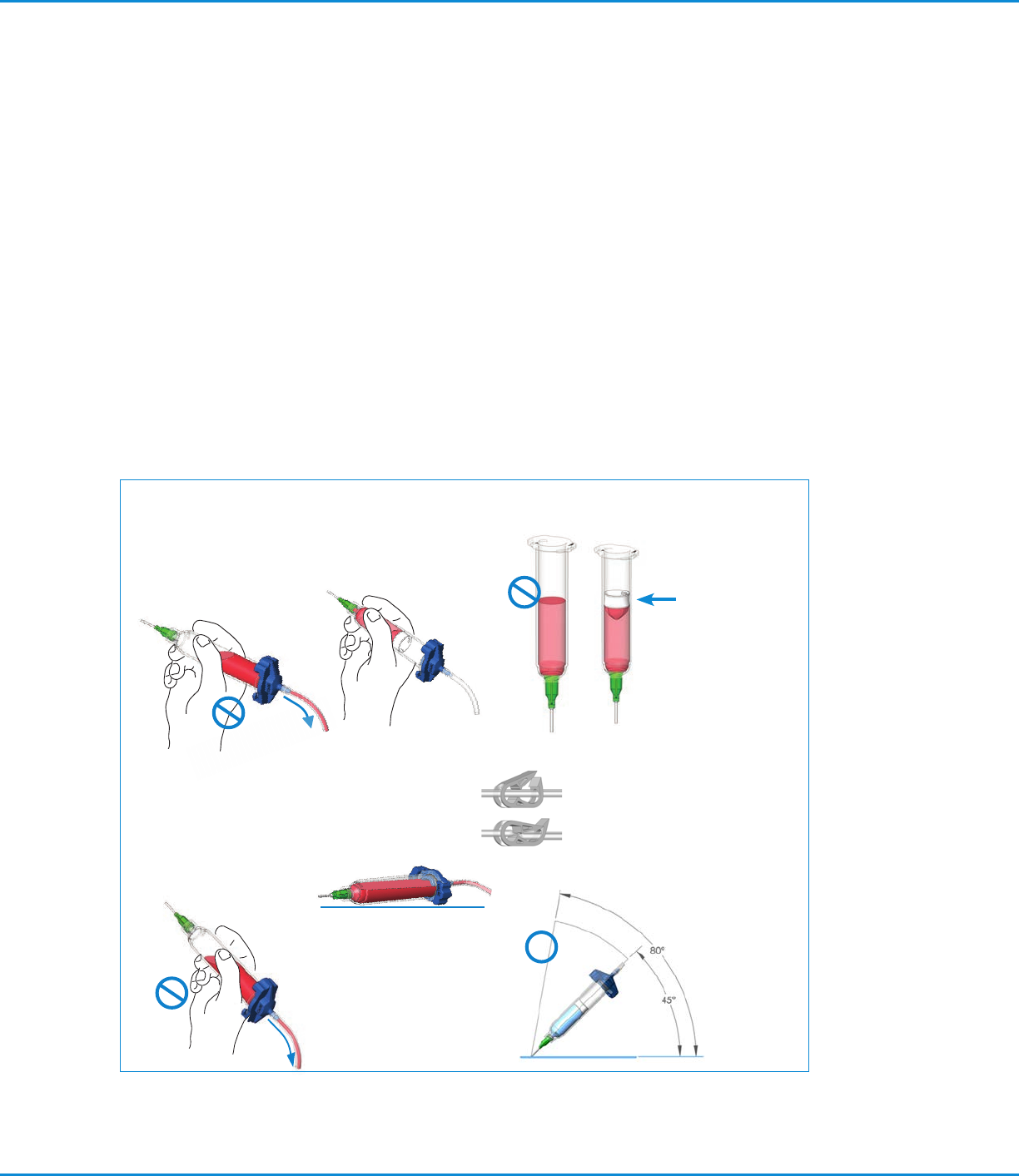

Füllen der Kartusche
Vorsicht: Füllen Sie die Kartusche nicht vollständig. Die optimale Füllung liegt bei höchstens 2/3 der
Kartuschenkapazität und 1/2 der Kartuschenkapazität, wenn der blaue LV Barrier
™
-Stopfen von Nordson
EFD verwendet wird.
Für beste Resultate empfehlen wir, einen Stopfen für Ihr Dosiersystem zu verwenden. Der weiße
SmoothFlow-Stopfen von Nordson EFD eignet sich für die meisten Flüssigkeiten und bietet mehrere
Vorteile.
• Erstens ist die Vakuumeinstellung weniger empfindlich.
• Zweitens verhindert der Stopfen, dass Dämpfe aus der Flüssigkeit in die Arbeitsumgebung abgegeben
werden.
• Drittens verhindert der Stopfen einen Rückfluss der Flüssigkeit in das Dosiergerät, wenn die Kartusche
unbeabsichtigterweise hingelegt wird.
• Viertens erleichtert der Stopfen den Austausch der Dosiernadeln und verhindert ein Tropfen.
Verwenden Sie für wässerige Lösungen und Cyanoacrylate den blauen LV Barrier-Stopfen von Nordson
EFD erhältlich in den Größen 3cc, 10cc und 30 / 55 / 70cc. Wenn Sie mit RTV-Silikon arbeiten und
merken, dass der Stopfen springt oder Faden ziehen verursacht, wenden Sie sich an Nordson EFD. Wir
sind Ihnen bei der Auswahl des korrekten Stopfens behilflich.
Denken Sie daran
Für beste Resultate empfehlen wir, einen Stopfen
für Ihr Dosiersystem zu verwenden
Kehren Sie die
Kartusche nicht um
und legen Sie diese
nicht flach ab, um
zu verhindern, dass
Flüssigkeit in das
Dosiergerät läuft.
Wenn Sie mit dünnen Flüssigkeiten arbeiten
und keinen Stopfen verwenden, denken Sie
an Folgendes:
Es können keine Dämpfe austreten.
Kein Luftzwischenraum,
wenn der SmoothFlow-
Stopfen verwendet
wird.
Der SmoothFlow-
Stopfen verhindert
den Rückfluss von
Flüssigkeit.
Korrekte Methode.
✔
Schließen Sie beim
Auswechseln der
Dosiernadeln oder
beim Anbringen der
Verschlusskappen den
Sicherheitsclip vollständig,
um Tropfen- oder
Blasenbildung zu vermeiden.
Geöffnet
Geschlossen
Ultimus V Präzisionsdosiergerät
17www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Dosiergeräte-Einstellungen und Parameter können über die Tastatur und Tasten an der Dosierstation
manuell oder alternativ über die Ultimus V Interaktive Software eingegeben werden. Die Software können
Sie über folgenden link downloaden: www.nordsonefd.com/UltimusInteractiveSoftware.
HINWEIS: Sie erleichtern sich die Arbeit beim Einstellen, wenn Sie zuerst die Sprache einstellen, in der
die Daten angezeigt werden sollen. Siehe Abschnitt “Spracheinstellung”.
Die folgenden Beispiele zeigen, wie Daten manuell eingegeben werden.

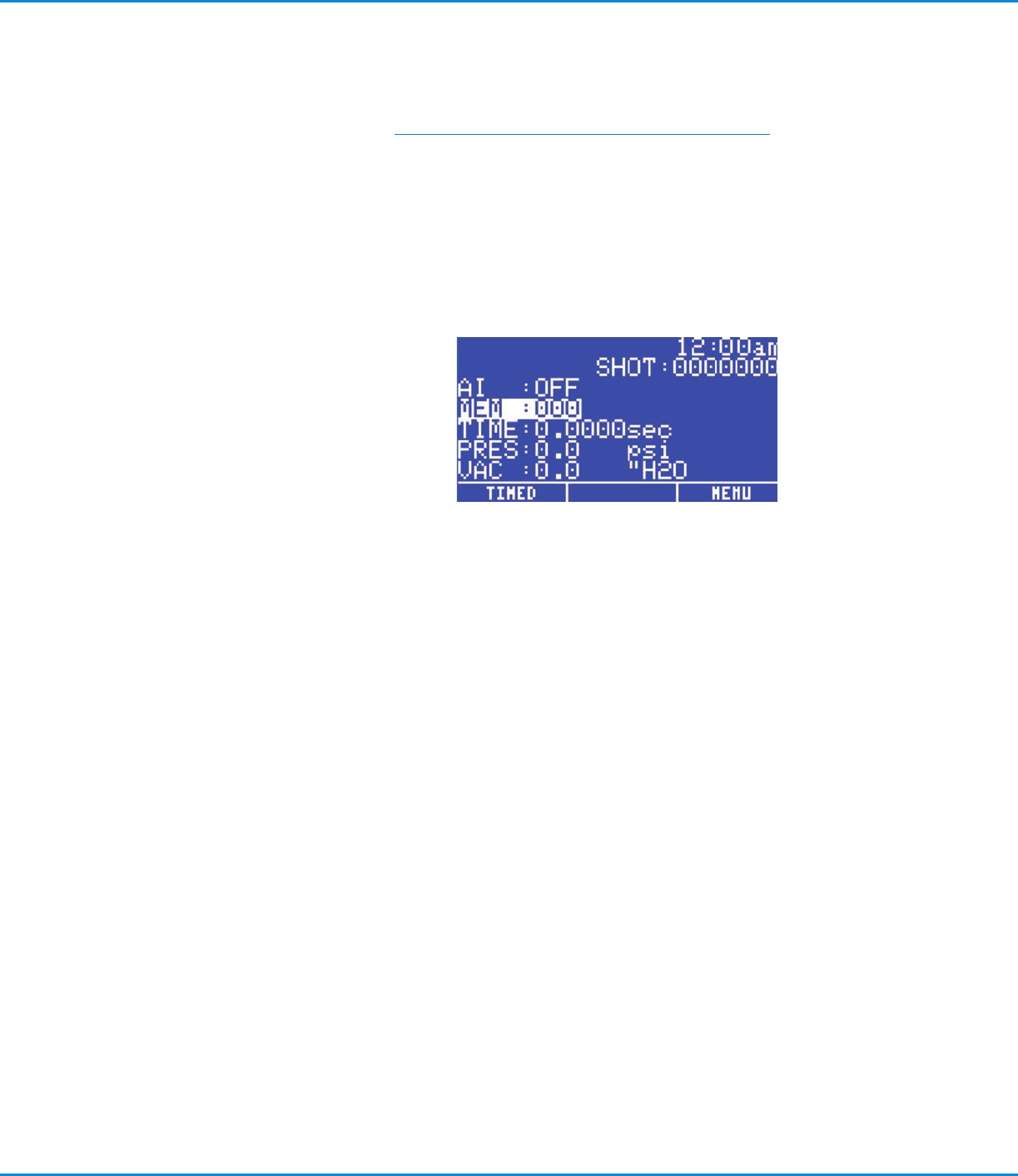

• Drücken Sie den Netzschalter, um die Dosierstation einzuschalten. Es erscheint der Hauptbildschirm
mit allen Dosierparametern. Wenn Sie die Dosierstation zum ersten Mal einschalten, stehen alle
Einstellungen auf Null.
AI Auto Imcrement-Funktion
MEM Aktuelle Speicheradresse
TIME Dosierzeit
PRES Dosierdruck
VAC Vakuum
SHOT Dosierungszähler
Dispensing Status (shown as icons)
Ersteinstellungen
Ultimus V Präzisionsdosiergerät
18 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Grundmenüfunktionen
• Drücken Sie im Hauptbildschirm die Taste F3 (Menü), um den ersten Hauptmenübildschirm
anzuzeigen.
• Bewegen Sie sich mithilfe der Auf-/Ab-Tasten (8/2) durch die Menüoptionen.
• Drücken Sie die Enter-Taste, um den Bildschirm für die markierte Option anzuzeigen.
• Blättern Sie mithilfe der Auf-/Ab-Tasten (8/2) durch die Menüoptionen und wählen Sie damit die
gewünschten Optionen.
• Drücken Sie die F2-Taste (Speichern), um Ihre Auswahl zu bestätigen.
• Den vorausgehenden/nächsten Menübildschirm können Sie mithilfe der Tasten F1 (vorheriger) und F2
(nächster) anzeigen.
• Drücken Sie die F2-Home-Funktionstaste, um zum Hauptbildschirm zurückzukehren.
• Menüoptionen, die über den Einrichtbetrieb-Bildschirm gesperrt sind, sind ausgeblendet und können
nicht ausgewählt werden.

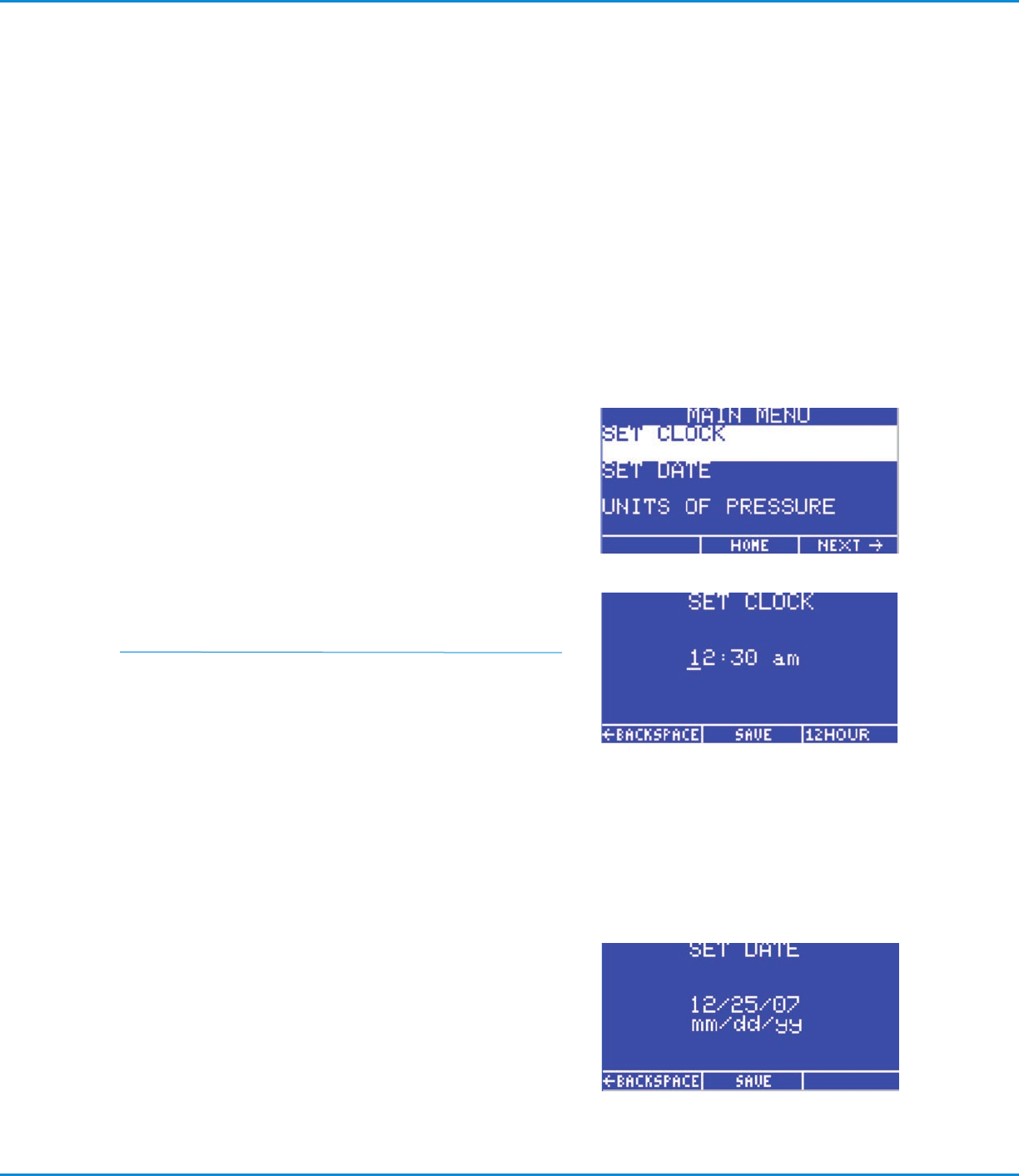

Einstellen der Echtzeituhr
Markieren Sie UHR EINSTELLEN (SET CLOCK) im
Hauptmenübildschirm und drücken Sie dann die Enter-
Taste.
• Drücken Sie die F3-Funktionstaste, um das 12-Stunden-
oder 24-Stunden-Format auszuwählen und geben Sie die
Zeit ein.
HINWEIS: Ggf. muss an erster Stelle eine Null eingegeben
werden. Zum Beispiel:
Uhrzeit 12-Stunden-Format 24-Stunden-Format
5:30 Uhr 05:30 Uhr 05:30
13:30 Uhr 13:30 Uhr 13:30
• Wenn Sie das 12-Stunden-Format verwenden, drücken
Sie die 1 für am (Vormittag) und die 2 für pm (Nachmittag),
nachdem Sie die Uhrzeit eingegeben haben.
• Drücken Sie die F2-Taste (Speichern), um diese
Einstellung zu speichern.
Datumseinstellung
• Markieren Sie DATUM (SET DATE) im
Hauptmenübildschirm und drücken Sie dann die Enter-
Taste.
• Geben Sie das Datum im Format MM/TT/JJ ein.
• Drücken Sie die F2-Taste (Speichern), um diese Einstellung
zu speichern.
