Rückseite Drucklufteingang: Anschluss für Druckluftschlauch 6mm Einsteck-Fitting für den Anschluss der Druckluftversorgung. Minimum 15 psi (1,0 bar) über dem gewünschten Dosierdruck; Maximum 7,0 bar (100 psi). Abluftöff…
Vorderseite
Netzschalter: Zum Ein-/Ausschalten der Ultimus V-Dosierstation.
RS-232 Anschluss: Ermöglicht das Ferneinstellen aller Dosierparameter von einem PC oder einer SPS.
LCD-Display: Zur Anzeige von Daten und des Systemstatus sowie der jeweils ausgewählten Funktionen.
Funktionstasten: Zur Auswahl der unten im LCD-Display über den einzelnen Funktionstasten
angezeigten Optionen. Die Funktion jeder Taste hängt von der jeweiligen Bildschirmanzeige und/oder
vom jeweiligen Modus ab.
Zyklus-Taste: Zum Starten eines Dosierzyklus.
Kupplungsbuchse Luftausgang: Für den Kartuschenadapter/Optimeter
™
-Anschluss.
Erdungsbuchse: Standard 0.166”Bananenbuchse für den Anschluss der Erdung für gegen
elektrostatische Entladung empfindliche Komponenten
Numerische Tastatur: Für die Eingabe der Einstellungen
Scroll-Tasten: Die pfeilförmigen Tasten 2, 4, 6 und 8 auf der numerischen Tastatur können für das
Scrollen mit dem Cursor sowie für die Dateneingabe verwendet werden.
Tasten für einfache Regulierung: Zur Einstellung der Dosierzeit oder des Speicherplatzes.
Enter-Taste:
Zur Bestätigung der markierten Auswahl oder eingegebenen Daten.

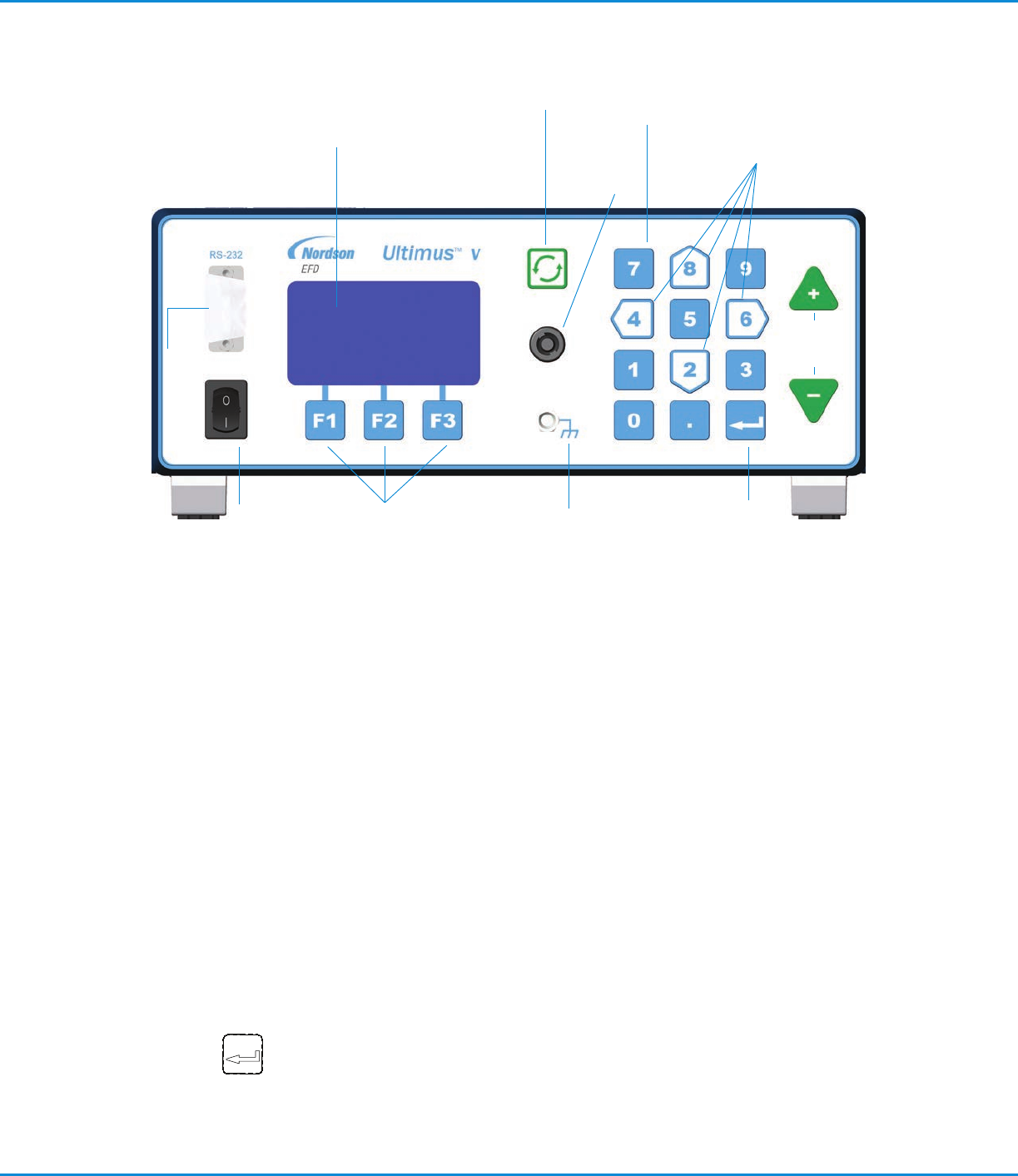

Funktionen & Bedienelemente
Netzschalter
Funktionstasten
Erdungsbuchse
Enter-Taste
RS-232 Anschluss
LCD-Display
Kupplungsbuchse
Druckluftausgang
Zyklus-Taste
Numerische
Tastatur
Scroll-Tasten
Tasten für
einfache
Regulierung
Ultimus V Präzisionsdosiergerät
12 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

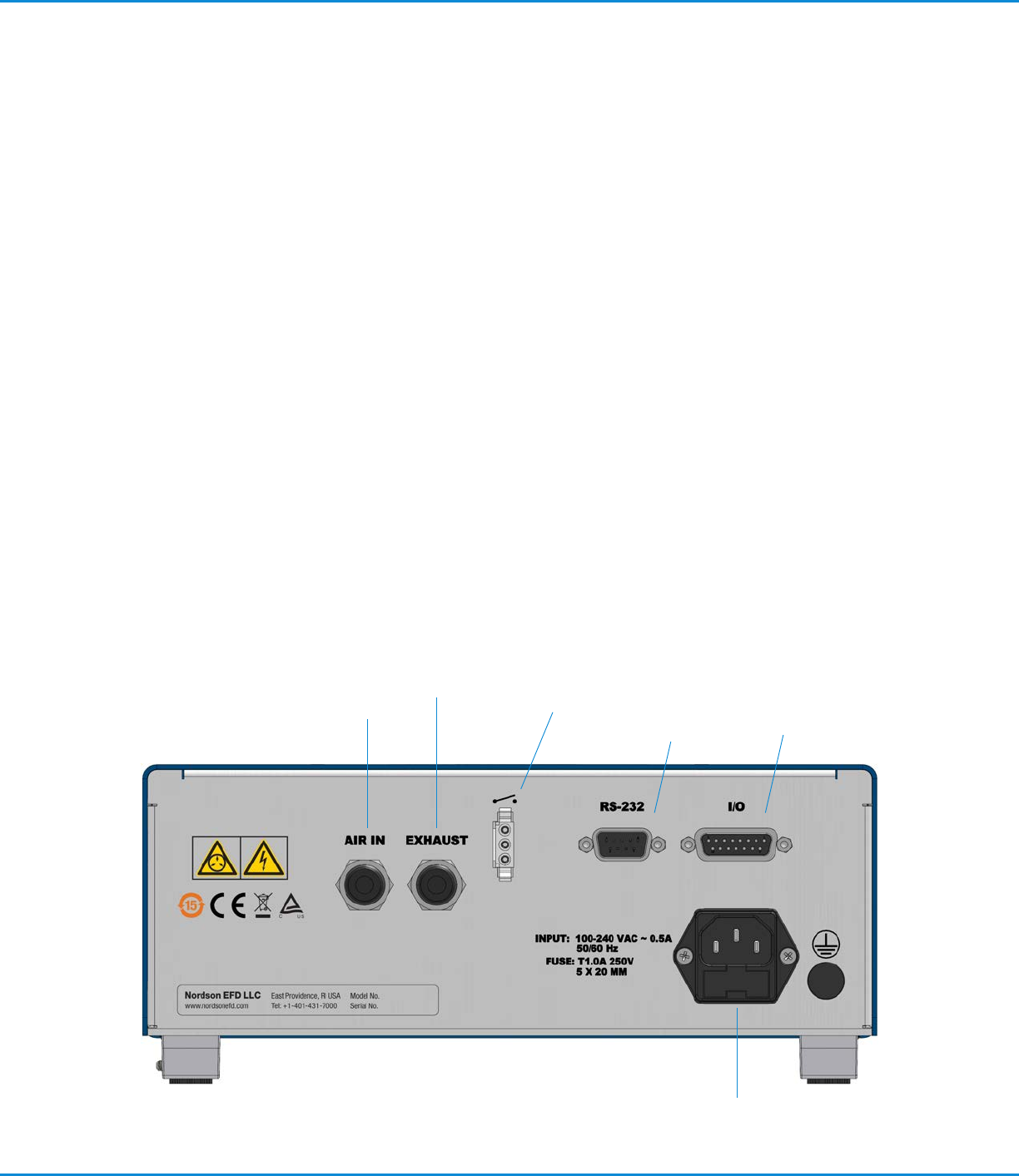

Rückseite
Drucklufteingang: Anschluss für Druckluftschlauch
6mm Einsteck-Fitting für den Anschluss der Druckluftversorgung. Minimum 15 psi (1,0 bar) über dem
gewünschten Dosierdruck; Maximum 7,0 bar (100 psi).
Abluftöffnung: Öffnung für Überdruck aus der Kartusche und Vakuumerzeugung
6 mm Einsteck-Fitting. Am Ende jedes Dosierzyklus wird die Kartusche hierdurch entlüftet. Auch die
vom Vakuumgenerator erzeugte Luft entweicht über diese Öffnung. Über das Einsteck-Fitting können
Schläuche für die Abluft angeschlossen werden.
Anschluss für Fußschalter/Fingerschalter: Anschluss für die Auslöse-Einheiten der Dosierstation.
Der Anschluss ist für einen Schalter mit momentan schließendem Kontakt. Nordson EFD empfiehlt
dringend, die Fußschalter und Fingerschalter von Nordson EFD zu verwenden, die speziell für dieses
Gerät entwickelt wurden.
RS-232 Anschluss: (Sub-D 9 pol. Stecker)
Es kann jeweils entweder der vordere oder der hintere RS-232 Anschluss aktiviert werden. Der RS-232
Anschluss wird auf dem Kommunikations-LCD-Bildschirm ausgewählt. Kommunikationen zum
deaktivierten RS232-Anschluss werden von der Dosierstation ignoriert. Das RS-232 Protokoll ist in
Anhang B beschrieben.
I/O (Eingangs-/Ausgangs-)Anschluss: (Sub-D 15 pol. Buchse) Für den Anschluss an beliebige
Eingänge oder Ausgänge. Detaillierte Informationen zur Pinbelegung finden sich im Anhang A.
Wechselstromeingang: Für den Anschluss der Dosierstation an die Stromversorgung..
Stromeingangsbuchse
Drucklufteingang
Anschluss für
Fußschalter/
Fingerschalter
Abluftöffnung
RS-232
Anschluss
I/O (Eingangs-/
Ausgangs-)Anschluss
Funktionen & Bedienelemente (Fortsetzung)
Ultimus V Präzisionsdosiergerät
13www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

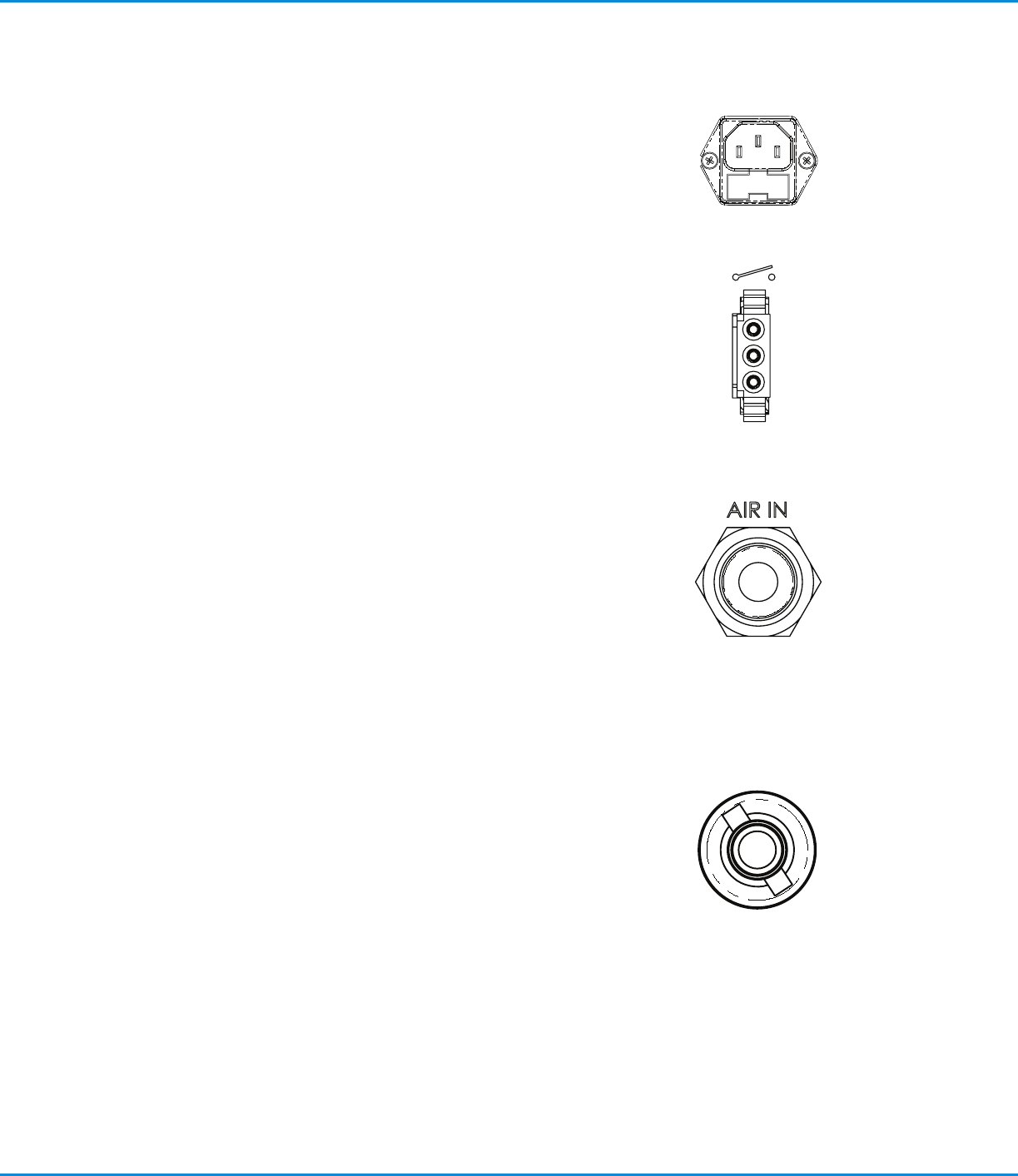

Stromanschluss
1. Schließen Sie das Stromkabel auf der Rückseite der Dosierstation an.
2. Schließen Sie das Netzteil an Ihre Stromversorgung an.
3. Schalten Sie den Netzschalter auf der Vorderseite auf die On-
Position.
Anschluss des Fußschalters
Die Ultimus V kann mit dem mitgelieferten Fußschalter oder über ein externes
Gerät über den Sub-D 15 pol. Anschluss betrieben werden.
1. Stecken Sie den Fußschalter im dafür vorgesehenen Anschluss auf der
Rückseite der Dosierstation ein.
2. Sie können die Ultimus V auch mit einem Fingerschalter oder einem 5
bis 24 VDC-Impuls bedienen.
Anschluss Drucklufteingang
HINWEIS: Um die Gewährleistungsanforderungen zu erfüllen, muss
saubere, trockene, gefilterte Werksluft verwendet werden. Installieren Sie
den im Lieferumfang der Ultimus V enthaltenen 5 Mikron-Filterregler, um
die Druckluftqualität zu garantieren.
1. Schließen Sie das eine Ende des Druckluftschlauches auf der
Rückseite der Dosierstation an.
2. Verbinden Sie das andere Ende des Druckluftschlauches mit dem im
Lieferumfang der Ultimus V Dosierstation enthaltenen Filterregler.
HINWEIS: Der Eingangsdruck sollte um mindestens 1,0 bar (15 psi — oder mehr)
höher sein als der Dosierdruck, jedoch maximal auf 7,0 bar (100 psi) eingestellt
werden.
Kupplungsbuchse Druckluftausgang
Schieben Sie den Adapter-/Optimeter-Kupplungsstecker in die Buchse auf
der Vorderseite der Ultimus V und drehen Sie diesen zur Arretierung nach
rechts.
Befestigung der Kartusche am Adapter
1. Befestigen Sie die gefüllte Nordson EFD-Kartusche am Adapter/Optimeter.
2. Ersetzen Sie die Verschlusskappe mit einer dafür vorgesehenen Nordson EFD-
Präzisionsdosiernadeln.
Ersteinstellungen zu Prüfzwecken
