Einstellen eines neuen Passworts

• Markieren Sie die Option Passworteingabe (Set Password)

und drücken Sie die Enter-Taste.

• Geben Sie im Passworteingabe--Bildschirm das neue

Passwort ein und drücken Sie die Enter-Taste.

• Wenn die Meldung Bestätigen (Please Conﬁrm Operation)

erscheint, drücken Sie die F1-Taste (Ja), um das neue

Passwort zu speichern oder die F3-Taste (Nein), um das

ursprüngliche Passwort beizubehalten.

Löschen eines Passworts

• Drücken Sie die Enter-Taste und die Taste 1 und halten Sie diese gedrückt, während die Ultimus V

hochgefahren wird, um das Sicherheitspasswort zurückzusetzen.

• Daraufhin wird die Meldung Bestätigen (Please Conﬁrm Operation) angezeigt. Wenn Sie die JA-

Funktionstaste drücken, wird das Passwort auf ‘0000’ (alles Nullen) zurückgesetzt. Wenn Sie die

NEIN-Funktionstaste drücken, setzt die Ultimus V seinen Hochfahrvorgang fort, ohne das Passwort

zurückzusetzen.

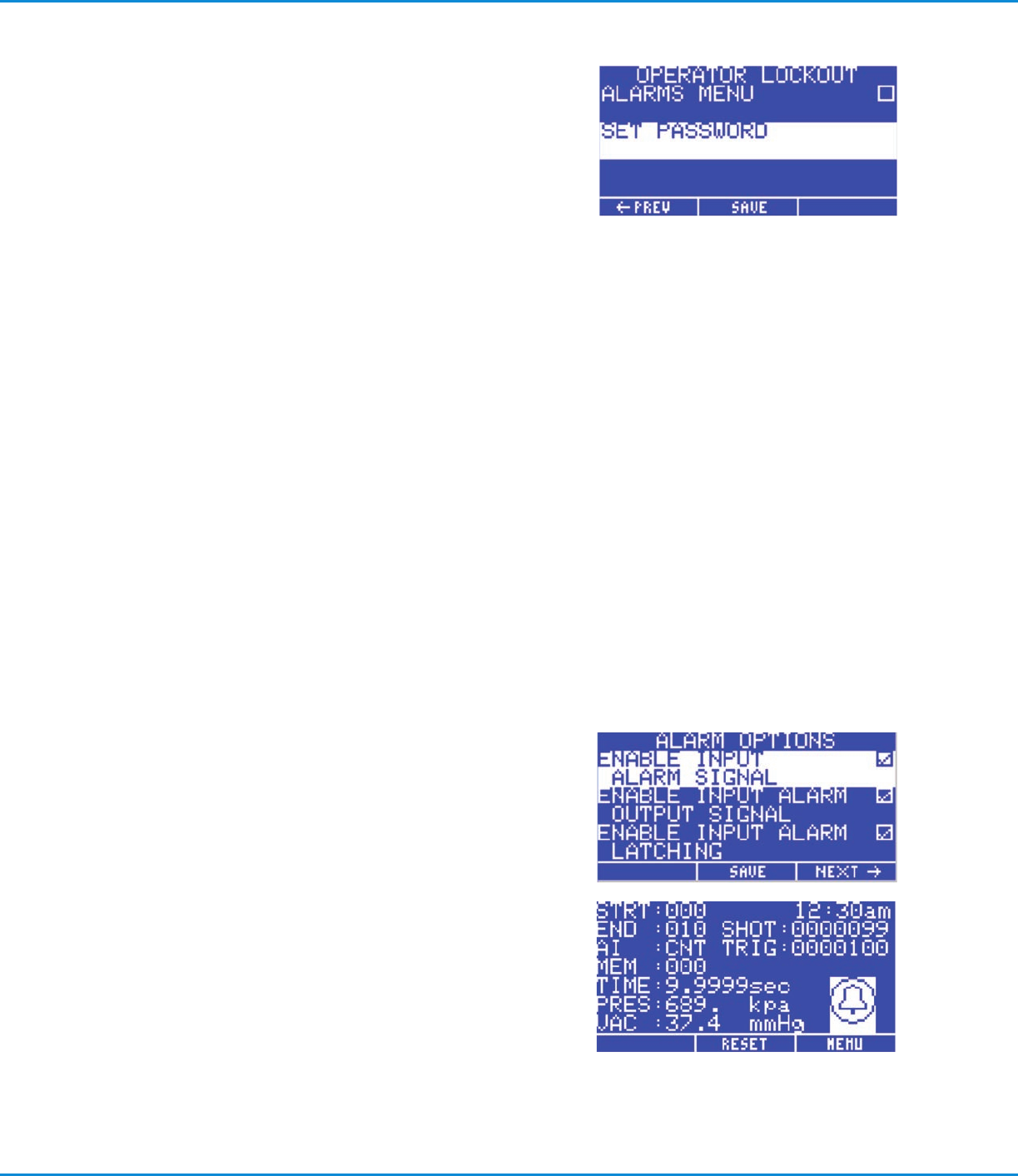

Alarmoptionen-Bildschirm (ALARMBEDINGUNGEN WAEHLEN)

• Das Alarmeingangssignal (Alarm Input Signal) ist das Signal, das von den Anschlusspins des digitalen

I/O- Anschlusses des Alarmeingangs erkannt wird. Die Dosierstation lässt keine Ausgabezyklen

zu, wenn dieses Signal aktiv ist. Das Alarmeingangssignal ist aktiviert, wenn das Kästchen neben

EINGANG ALARM SIGNAL SETZEN (Enable Input Alarm Signal) markiert ist.

• Das Alarmeingangssignal kann auf dem digitalen I/O-Anschluss das Alarmausgangssignal auslösen.

Wenn das Kästchen neben AUSGANGSSIGNAL BEI EINGANGSALARM SETZEN (Enable Input Alarm

Output Signal) markiert ist, bedeutet dies, dass das

Alarmausgangssignal für Eingangsalarmsignale aktiviert ist.

• Das Alarmeingangssignal kann gehalten werden. Bei

einem Alarmeingangssignal, das gehalten wird, muss der

Bediener den eingegangenen Alarm zurücksetzen, bevor

der Dosierzyklus wieder aufgenommen werden kann.

Um den eingegangenen Alarm zurückzusetzen, gehen

Sie zum Hauptbildschirm und wählen Sie mithilfe der

Auf-/Ab- (8/2) und Links-/Rechts-Tasten (4/6) die Option

Eingangsalarm (Input Alarm) aus. Durch Drücken der F2-

Taste (Reset) wird der eingegangene Alarm zurückgesetzt. Ist

das Kästchen neben EINGANGSALARM ZURÜCKSETZEN

(Enable Input Alarm Latching) markiert, bedeutet dies, dass

die Option Eingangsalarm zurücksetzen aktiviert ist.

Ultimus V Präzisionsdosiergerät

22 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

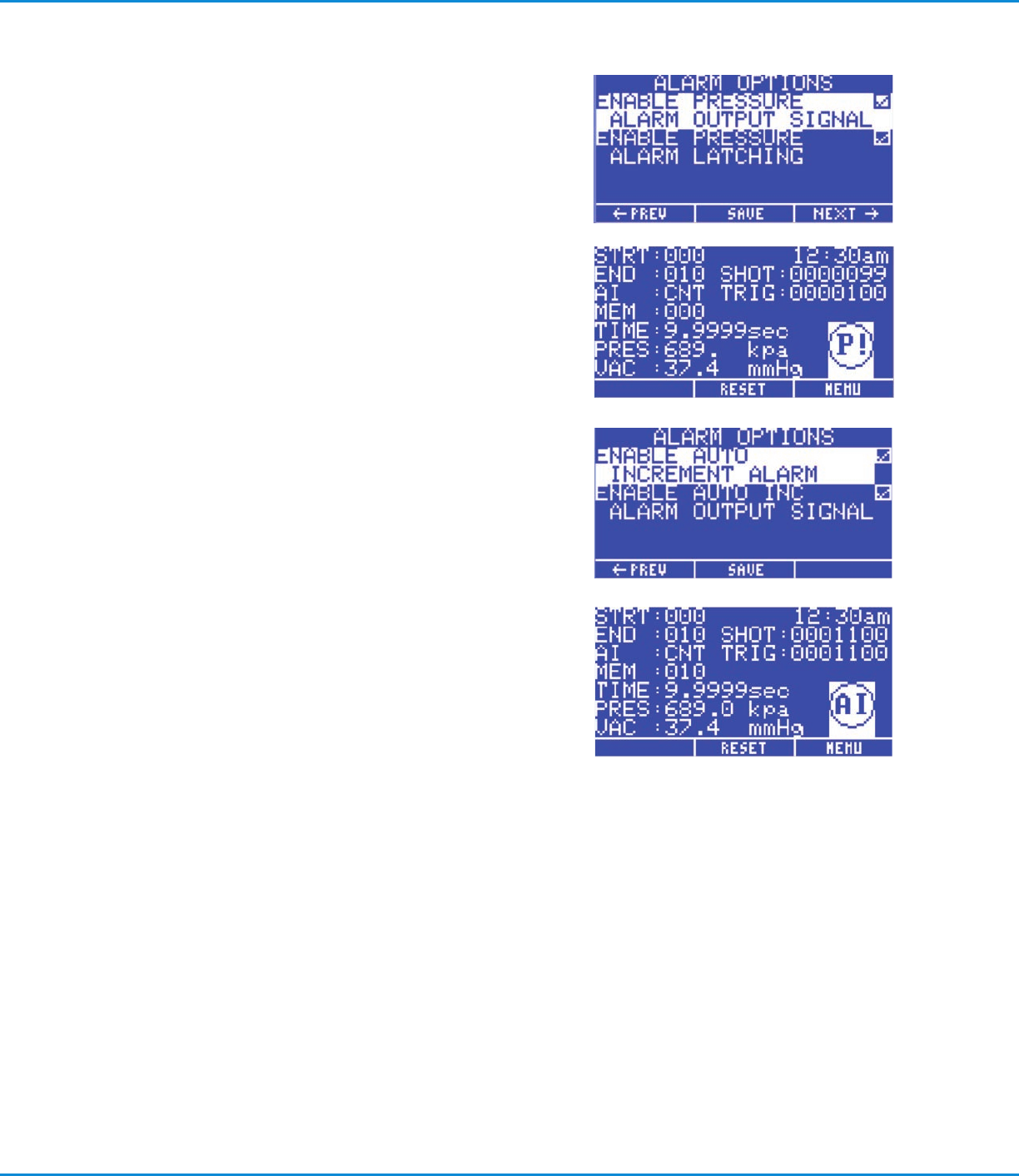

• Der Druckalarm kann auf dem digitalen I/O-Anschluss

das Alarmausgangssignal aktivieren. Wenn das Kästchen

neben AUSGANGSSIGNAL BEI DRUCKALARM SETZEN

(Enable Pressure Alarm Output Signal) markiert ist,

bedeutet dies, dass das Alarmausgangssignal für

Druckalarmsignale aktiviert ist.

• Das Druckalarmsignal kann gehalten werden. Bei einem

Druckalarm, der gehalten wird, muss der Bediener

den eingegangenen Alarm zurücksetzen, bevor der

Dosierzyklus wieder aufgenommen werden kann.

Um den Druckalarm zurückzusetzen, gehen Sie zum

Hauptbildschirm und wählen Sie mithilfe der Auf-/Ab- (8/2)

und Links-/Rechts-

• Tasten (4/6) die Option Druckalarm (Pressure Alarm)

aus. Durch Drücken der F2-Funktionstaste (Reset) wird

der Druckalarm zurückgesetzt. Ist das Kästchen neben

DRUCKALARM ZURÜCKSETZEN (Enable Pressure

Alarm Latching) markiert, bedeutet dies, dass die Option

Druckalarm zurücksetzen aktiviert ist.

• Der Auto Increment-Alarm wird aktiviert, wenn Auto

Increment aktiv ist, die Speicheradresse auf die

Endadresse eingestellt ist und der Dosierzähler/Timer

den Auslösewert überstiegen hat. Der Auto Increment-

Alarm ist aktiviert, wenn das Kästchen neben AUTO

INCREMENT ALARM SETZEN (Enable Auto Increment

Alarm) markiert ist.

• Der Auto Increment-Alarm kann auf dem digitalen

I/O-Anschluss das Alarmausgangssignal aktivieren.

Wenn das Kästchen neben AUSGANGSSIGNAL BEI

AUTO INC ALARM SETZEN (Enable Auto Inc Alarm

Output Signal) markiert ist, bedeutet dies, dass das

Alarmausgangssignal für Auto Increment-Alarme aktiviert

ist.

• Der Auto Increment-Alarm wird stets gehalten. Um

den Auto Increment-Alarm zurückzusetzen, gehen Sie

zum Hauptbildschirm und wählen Sie mithilfe der Auf-/

Ab- (8/2) und Links-/Rechts-Tasten (4/6) die Option

Auto Increment-Alarm aus. Daraufhin ist die F2-

Funktionstaste mit ‘RESET’ beschriftet. Durch Drücken

der F2-Funktionstaste wird der Auto Increment-Alarm

zurückgesetzt.

Alarmoptionen-Bildschirm (Fortsetzung)

Ultimus V Präzisionsdosiergerät

23www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

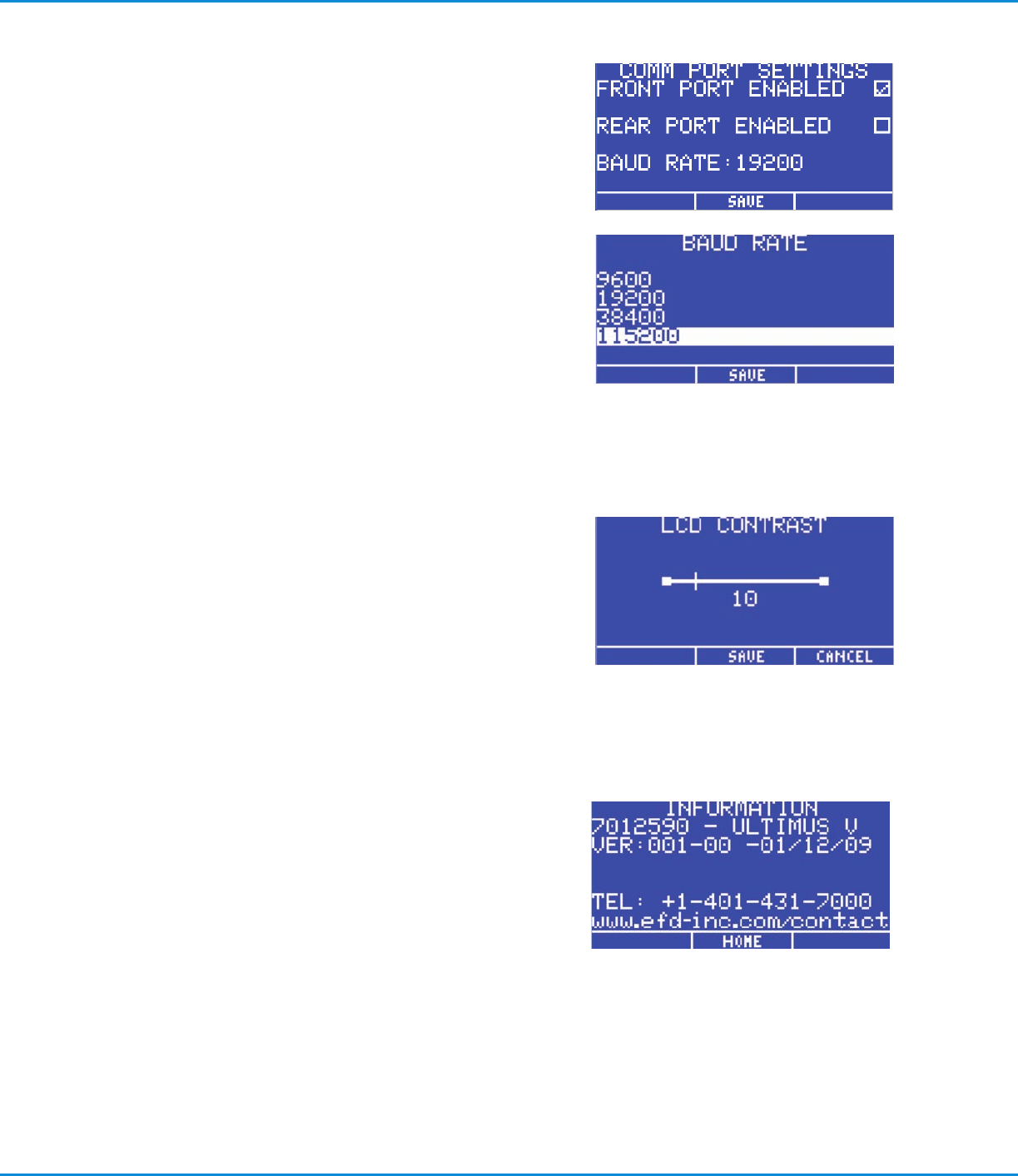

Bildschirm Kommunikationsport-Optionen (COM PORT EINSTELLEN)
