40 14. 装置仕様 S20 (SJSF115900-16) v2.016 14.7 部品供給部 …
39
14. 装置仕様
S20 (SJSF115900-16) v2.016

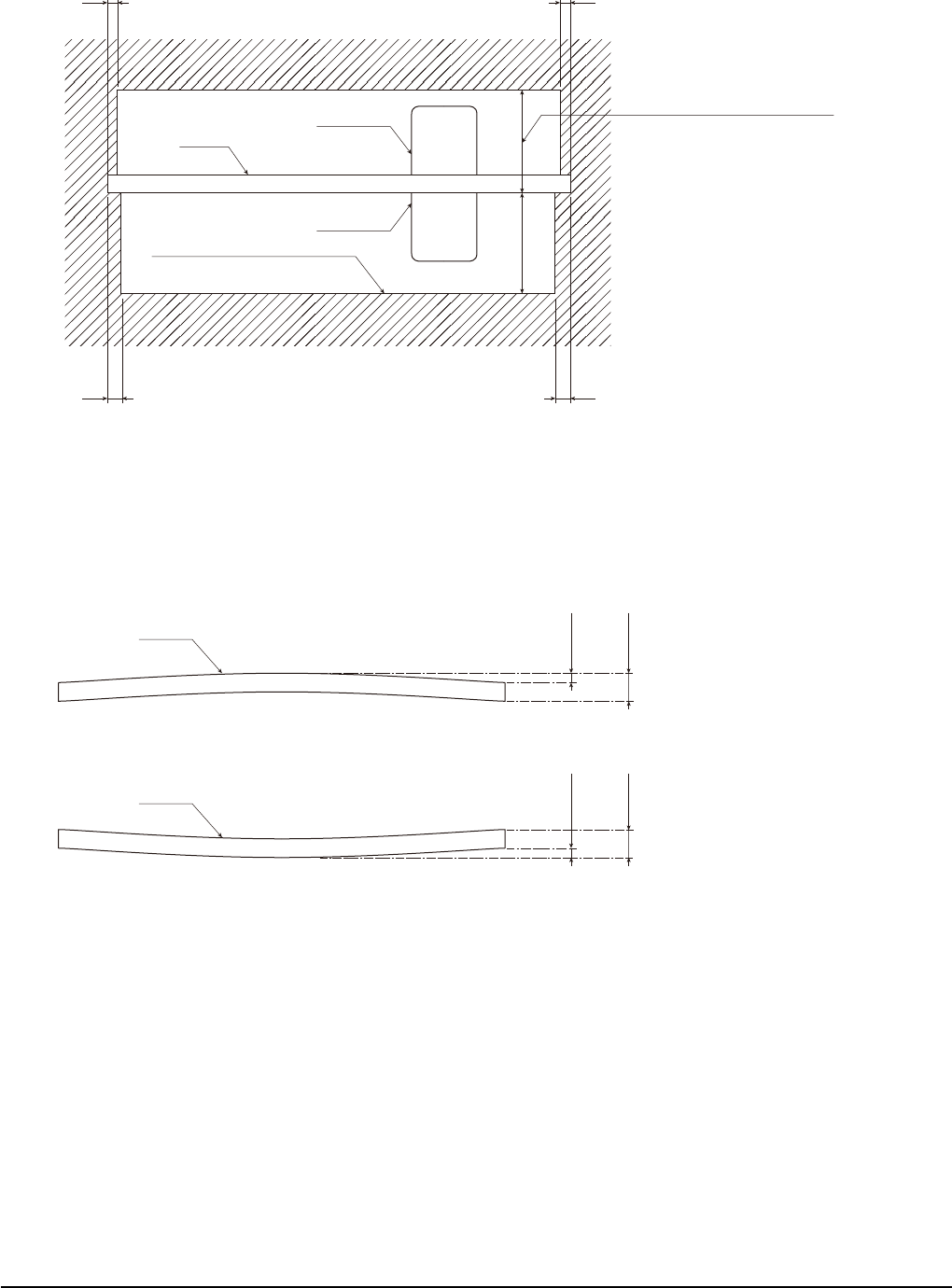

先付部品
基板
先付部品
この部分（ハッチング部）に
部品があってはならない
30 以下35 以下
3
4
3
4
ディスペンスヘッド使用の場合は
22 以下となります。
※ 基板上面側に高さ 10mm 以上の部品が搭載されている場合、その部品の端から半径 9mm 以内には
搭載出来ません。
※ ディスペンスヘッド付きの仕様は、スタンダードディスペンスヘッド「34.4.4先付け部品基板」、ハイエンドディスペンスヘッ
ド「35.4.4 先付け部品基板」を参照して下さい。
0.5 (max)
5.3 (max)
基板
1.5 (max)
5.6 (max)
基板
40
14. 装置仕様
S20 (SJSF115900-16) v2.016

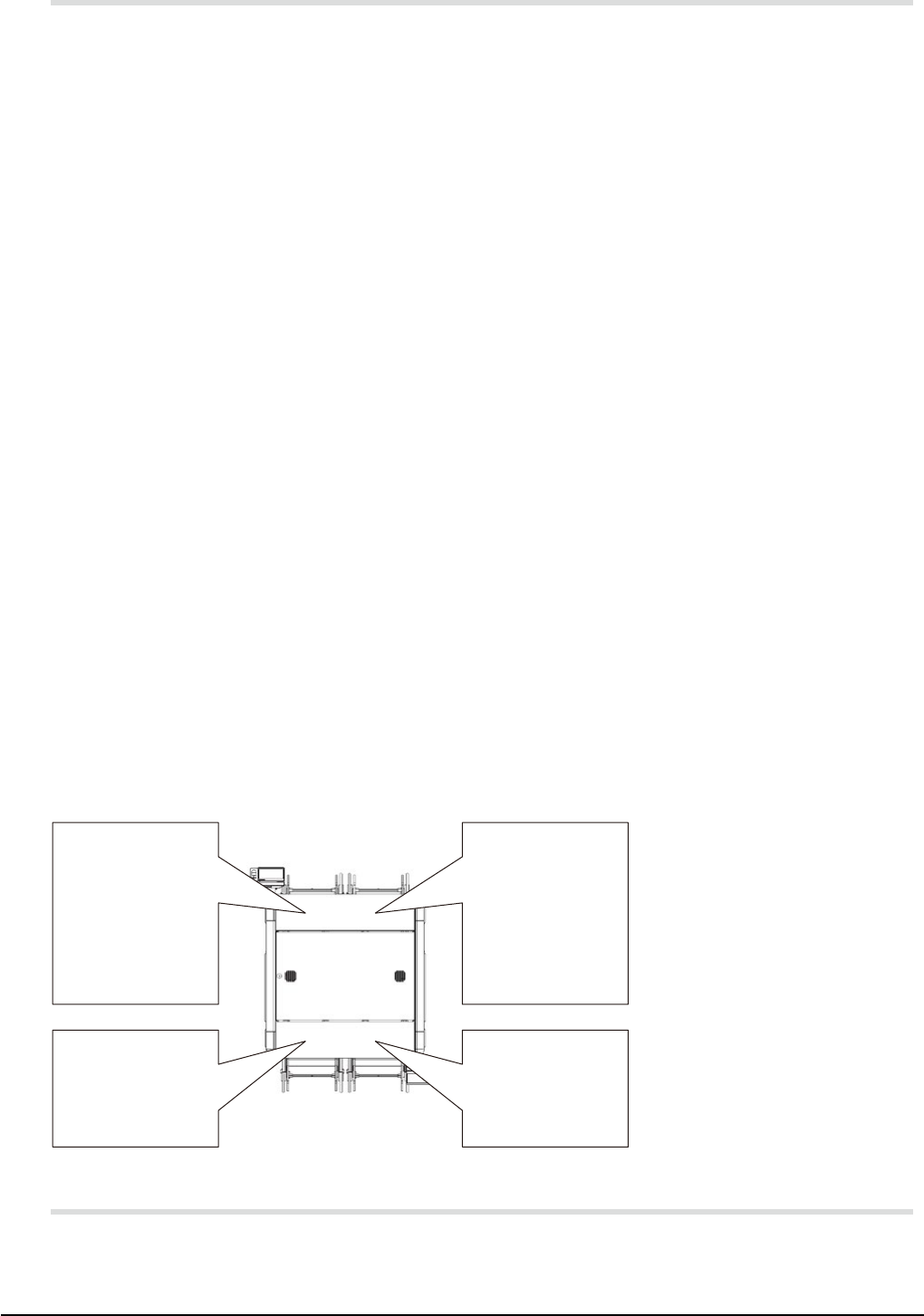

14.7 部品供給部
※ 詳細は別紙仕様説明書を参照のこと
※ 詳細は別紙仕様説明書を参照のこと
※ 詳細は別紙仕様説明書を参照のこと
RL：
36 連 FFB( オプション )
45 連 FFB( オプション )
36 連 CFB( オプション )
45 連 CFB( オプション )
36 段 CTF( オプション )
36 段 FTF( オプション )
1 段 RTS-1( オプション )
FL：
36 連 FFB( 標準 )
45 連 FFB( オプション )
36 連 CFB( オプション )
45 連 CFB( オプション )
RR：
36 連 FFB( オプション )
45 連 FFB( オプション )
36 連 CFB( オプション )
45 連 CFB( オプション )
36 段 CTF( オプション )
36 段 FTF( オプション )
1 段 RTS-1( オプション )
FR：
36 連 FFB( 標準 )
45 連 FFB( オプション )
36 連 CFB( オプション )
45 連 CFB( オプション )
14.8 ノズルチェンジャー
41
15. 精度とタクト
S20 (SJSF115900-16) v2.016
15. 精度とタクト
15.1 装着精度 ( 両面テープ上に装着 )
15.2 装着タクト
12 軸ヘッド 6 軸ヘッド
※ 1 1005 抵抗チップ、ノズル同時吸着、最適条件下
